7．行李箱照明灯
    （1）概述。行李箱照明灯用于照明行李箱。已安装的行李箱照明灯的数量和安装位置与具体车型有关（例如7系四门车、5系旅行车）。
    （2）功能描述。总线端Kl. 30B接通之后可启用行李箱照明灯。随着后行李箱盖的打开／关闭，行李箱照明灯接通或断开。当后备厢盖打开时，通过后备厢盖锁中旋转锁销开关的状态变化将打开行李箱照明。当后行李箱盖打开时，通过后行李箱盖锁止装置中旋转锁销开关的状态变化来接通行李箱照明。旋转锁销开关换挡接地行李箱照明。

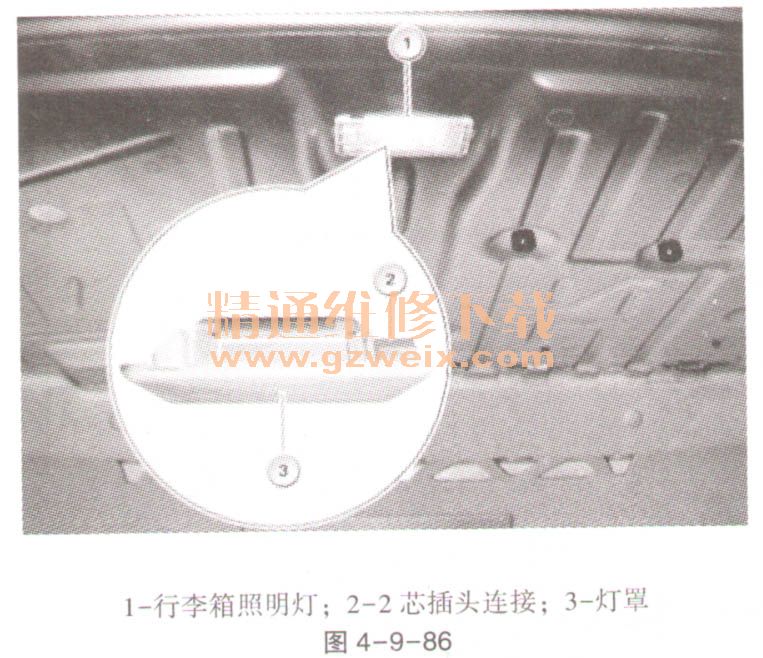

    图4-9-86以7系四门车为例展示了行李箱照明灯的安装位置。行李箱照明灯安装在后窗置物架内。

    图4-9-87以5系旅行车为例展示了行李箱照明灯和行李箱照明灯2的安装位置。行李箱照明灯安装于右侧D柱饰板中。行李箱照明灯2安装于左侧D柱饰板中。

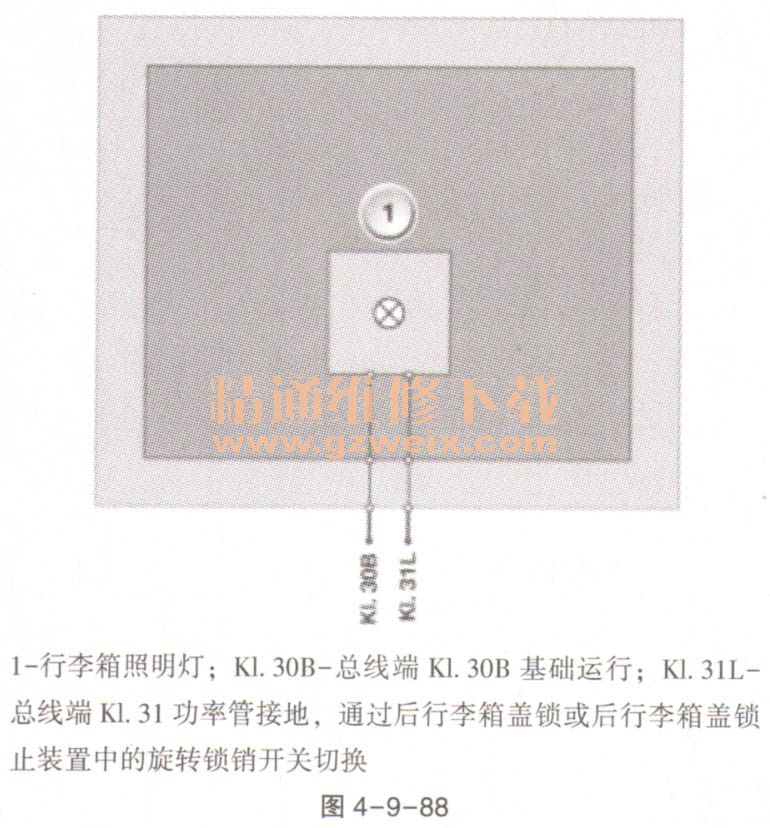

    （3）结构及内部连接。行李箱照明灯通过一个2芯插头连接与车载网络相连。配电器将通过总线端Kl. 30B为行李箱照明灯供电，如图4-9-88所示。

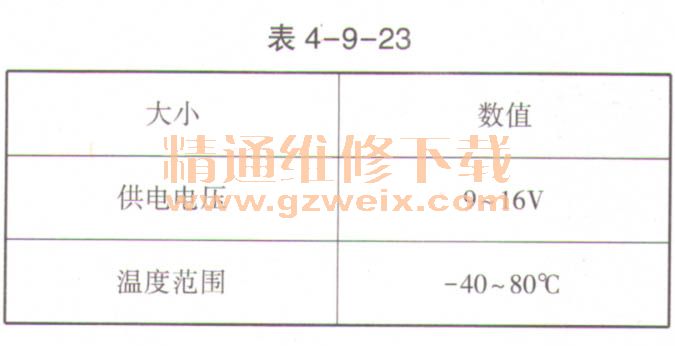

    （4）标准值。行李箱照明灯的标准值见表4-9-23。

    （5）诊断提示。不能通过诊断系统进行行李箱照明灯的功能检查。
