8．后行李箱盖的行李箱照明灯
    （1）概述。后备厢盖的行李箱照明灯一方面用于行李箱照明，另一方面在打开行李箱盖时作为报警灯。出于此项用途考虑，照明灯的灯罩是一个白色发光平面（用于行李箱照明）以及一个红色发光平面（作为报警灯）。

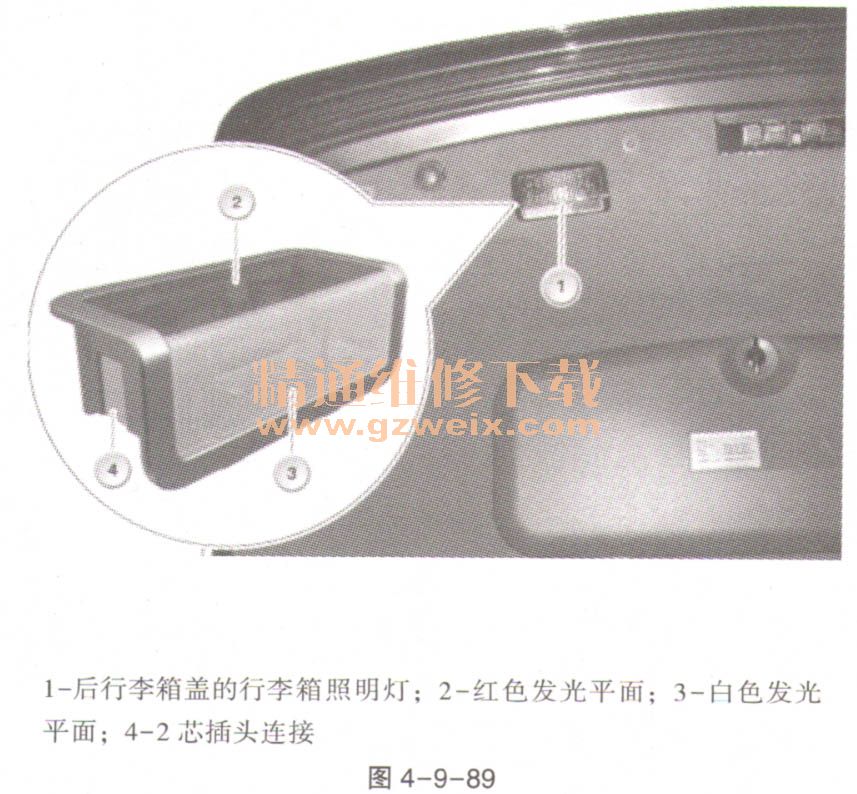

    （2）功能描述。总线段K1. 30B接通以后可启用行李箱盖照明灯。通过打开／关闭后备厢盖将打开或关闭行李箱照明灯。当后备厢盖打开时，通过后备厢盖锁中旋转锁销开关的状态变化将打开行李箱照明。旋转锁销开关换挡接地行李箱照明，如图4-9-89所示。

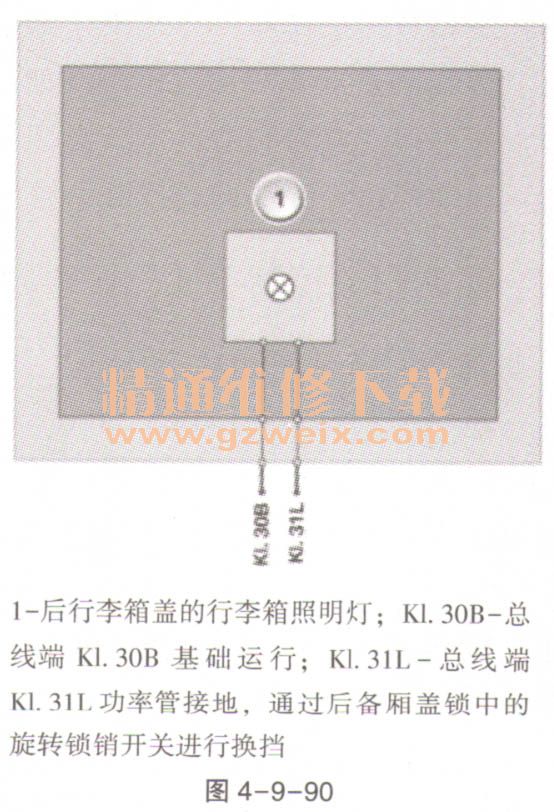

    （3）结构及内部连接。行李箱盖照明灯通过一个2芯插头连接与车载网络相连。配电器将通过总线端KI. 30B为行李箱照明灯供电，如图4-9-90所示。

    （4）标准值。关于行李箱盖照明灯的标准值见表4-9-24。

     （5）诊断提示。不能通过诊断系统进行后备厢盖行李箱照明灯的功能检查。
