9．左后和右后化妆镜灯
    （1）概述。后部驾驶员侧和后部前乘客侧的车顶区域各安装了一个可照明的化妆镜。

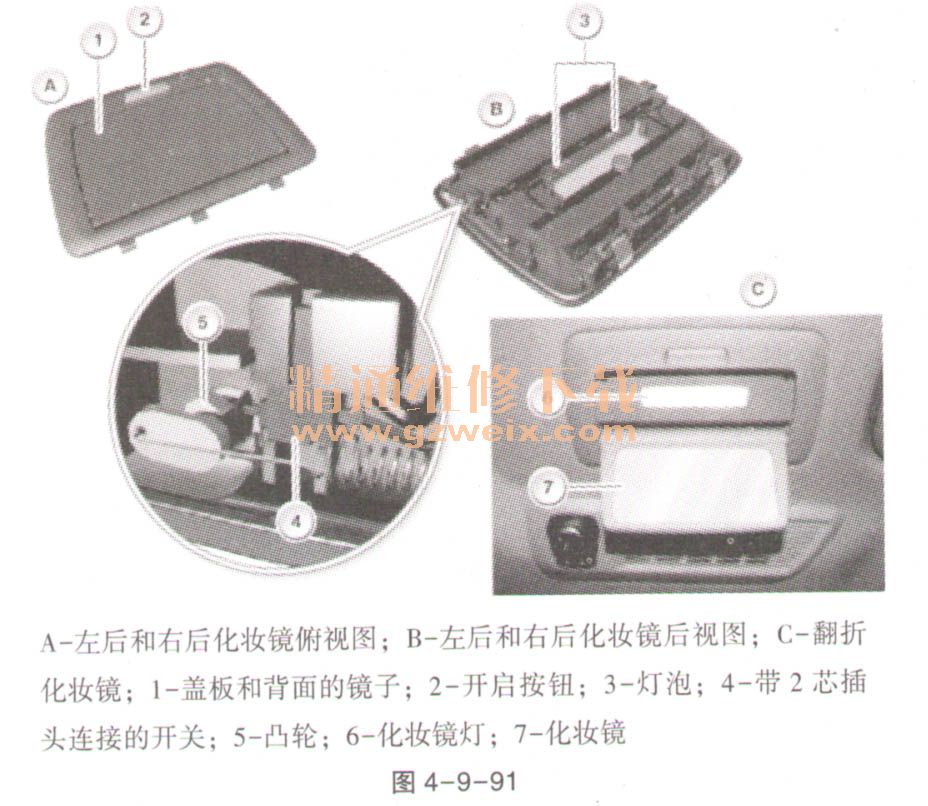

  （2）功能描述、。总线端Kl. 30B接通后，左后和右后化妆镜灯可激活。灯随着化妆镜的打开／关闭而接通或断开。化妆镜打开时，可通过改变开关状态来接通化妆镜灯。通过凸轮机械操作开关。凸轮位于一个轴上，轴与盖板之问存在机械连接。盖板打开时，凸轮按压开关挺杆，如图4-9-91所示。

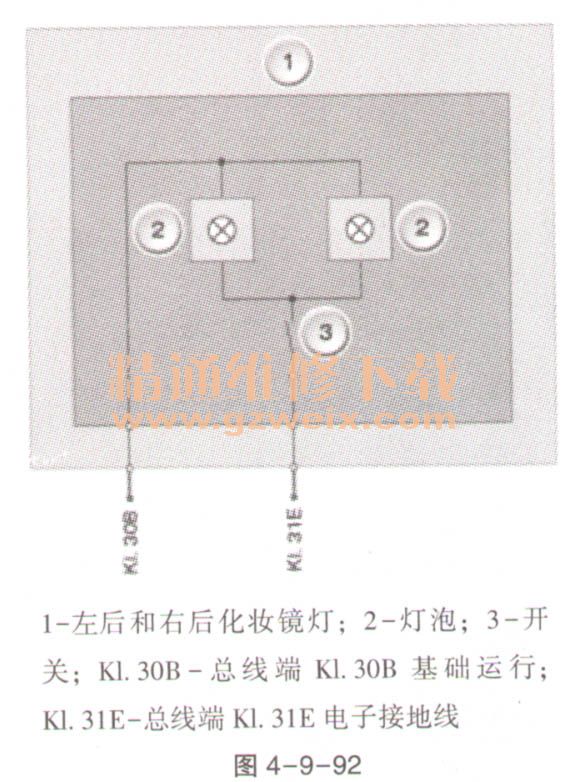

    （3）结构及内部连接。左后和右后化妆镜灯通过车载网络的2芯插头连接。前部配电器通过总线端KI. 30B为左后和右后化妆镜灯供电，如图4-9-92所示。

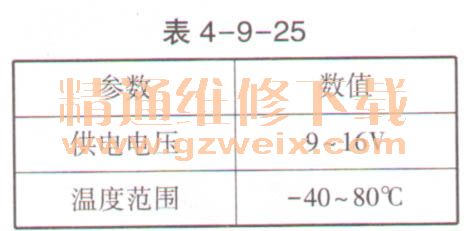

（4）标准值。左右和右后化妆镜灯的标准值一见表4-9-25。

（5）诊断提示。无法通过诊断系统检查左后和右后化妆镜灯的功能。
