4．左前和右前化妆镜开关
（1）概述。化妆镜灯的开关安装于遮阳板中。

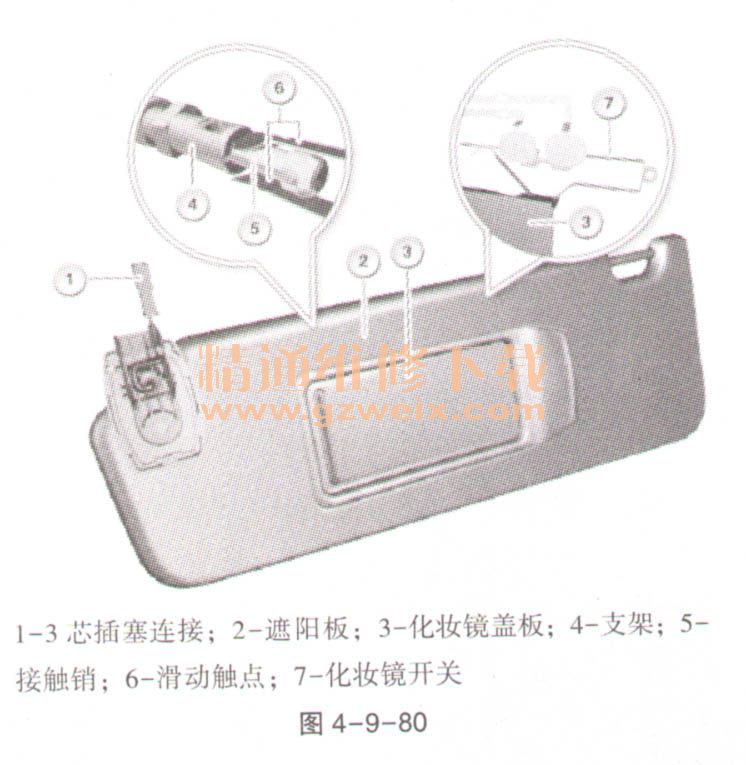

    （2）功能描述。总线端Kl. 30B接通之后可激活左前／右前化妆镜灯。灯会随着化妆镜盖板的开／关一而开／关。前提条件是遮阳板没有完全内折或者外折。原因：在遮阳板的支架中安装了一个滑动触头。仅在特定的遮阳板打开角度范围内滑动触点才关闭化妆镜灯和化妆镜开关之间的接触。这样就可以保证在遮阳板内折状态下化妆镜灯始终关闭。当化妆镜盖板移到旁边时，化妆镜灯通过遮阳板中开关的状态变化自动接通。化妆镜开关的操作方式是机械式，如图4-9-80所示。

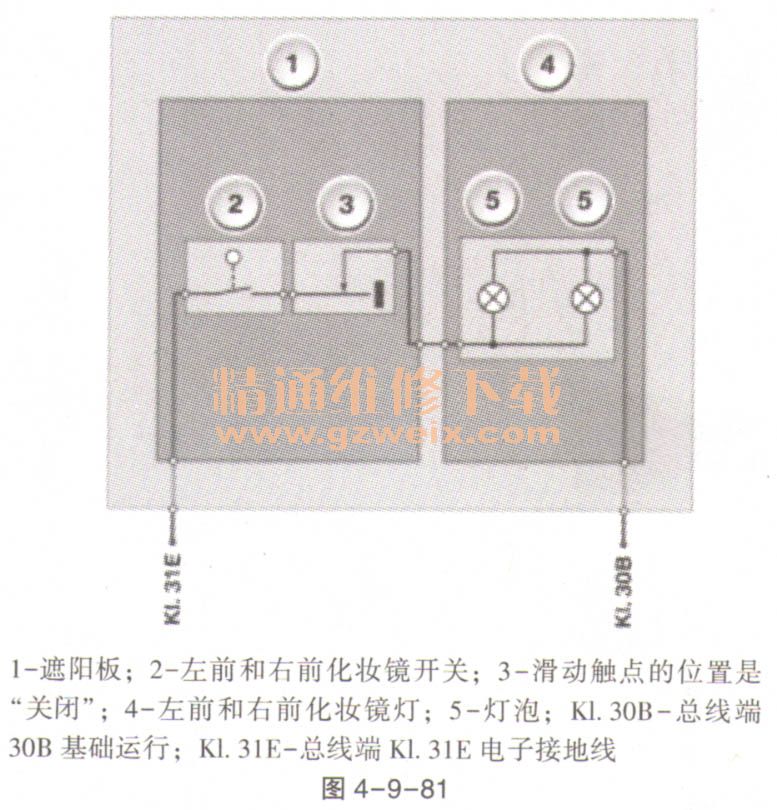

    （3）结构及内部连接。右前／左前化妆镜开关通过3芯插塞连接与车载网络连在一起。前方配电器通过总线端Kl. 30B给左前／右前化妆镜开关供电。在化妆镜灯和化妆镜开关之间的电路中安装有一个滑动触点，如图4-9-81所示。

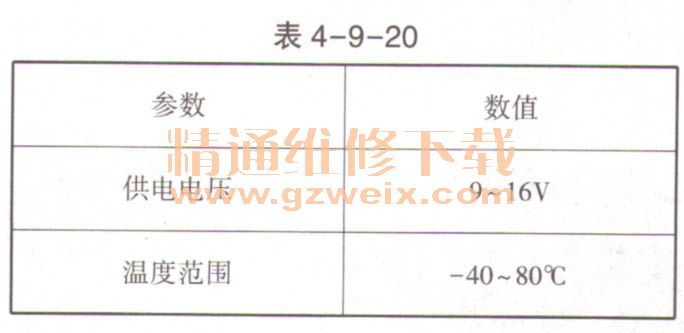

 （4）标准值。左前／右前化妆镜开关的标准值见表4-9-20。

    （5）诊断提示。不能通过诊断系统执行左前／右前化妆镜开关的功能检测。
