3．左前和右前化妆镜灯
    （1）概述。化妆镜灯安装在驾驶员前侧或前乘客侧前侧的车顶区域中。遮阳板内折时将覆盖住化妆镜灯。

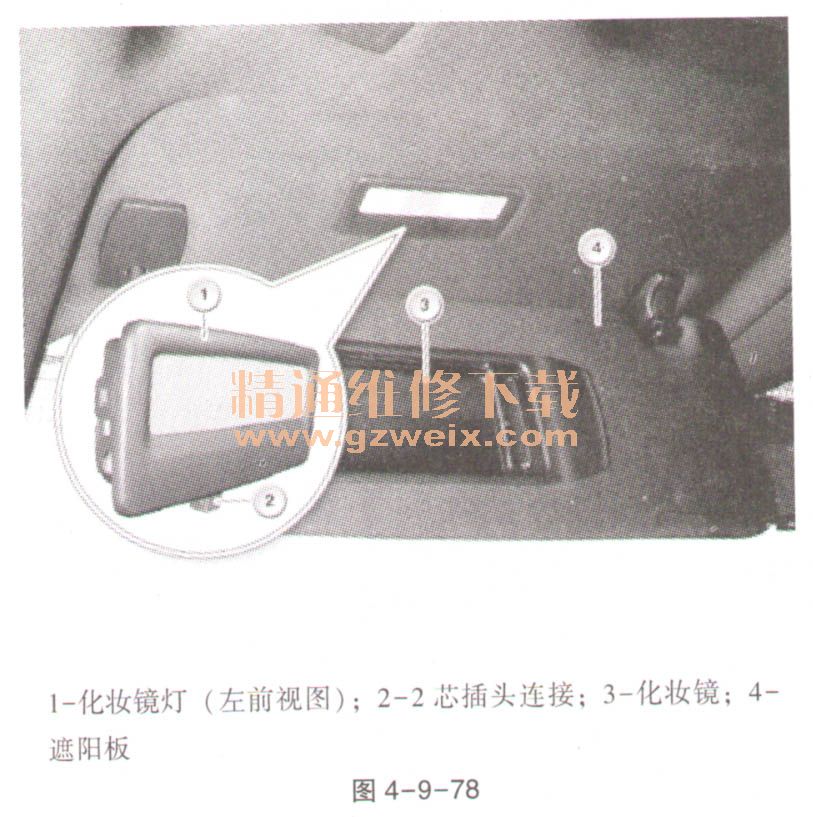

    （2）功能描述。左前和右前化妆镜灯可以从总线端K1. 30B处激活。照明灯将在化妆镜盖板打开／关闭时开启或关闭。前提条件：遮阳板没有完全内折或外折。原因：遮阳板支架中安装有一个滑动触头。滑动触头仅在特定的开启角度以内实现化妆镜灯与化妆镜开关之间的接触。这样可以确保化妆镜灯在遮阳板内折时总是关闭的。侧向推动化妆镜盖板时，由于遮阳板中的开关状态发生变化，化妆镜灯将被打开，如图4-9-78所示。

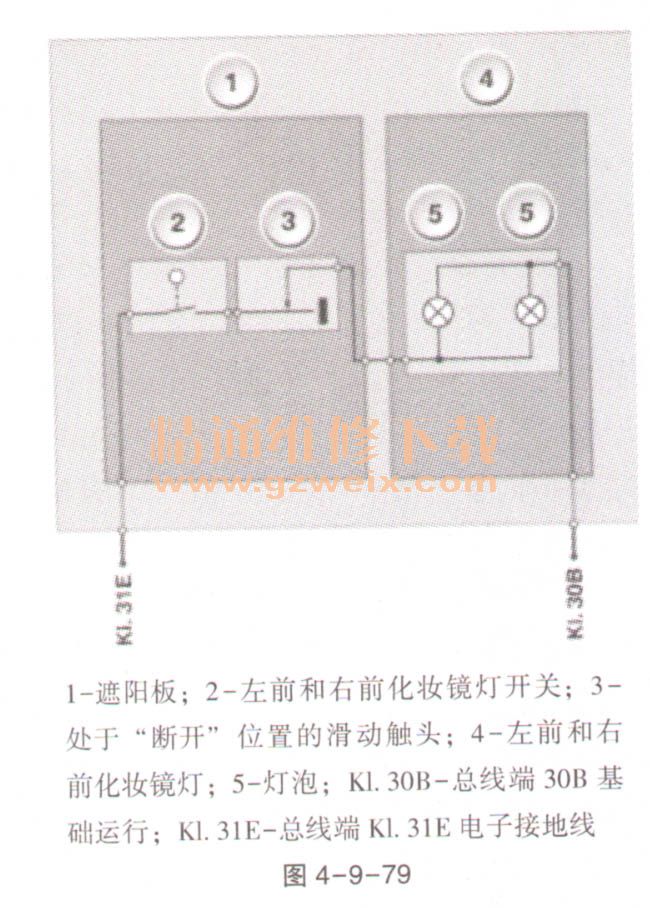

 （3）结构及内部连接。左前和右前化妆镜灯通过一个2芯插头与车载网络连接在一起。配电器通过总线端Kl. 30B为左前和右前化妆镜灯供电。在电路中，化妆镜灯与化妆镜灯开关之间安装有一个滑动触头，如图4-9-79所示。

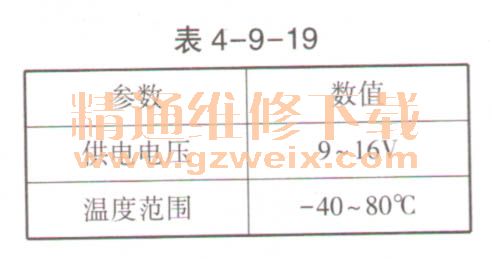

    左前和右前化妆镜灯的标准值见表4-9-19。

    （4）诊断提示。
    左前或右前化妆镜灯失灵时需要注意以下情况：由于短路而失灵，车顶功能中心（FZD）中存储的故障记录。
    无法通过诊断系统对左前或右前化妆镜灯进行功能检查。保留印刷错误、内容疏忽和技术更改的可能性。
