宝马车系车内照明详解

来源：本站整理作者：佚名 2018-01-05 08:46:58

6．手套箱灯
（1）概述。该灯用于照明手套箱。
（2）功能描述。总线端Kl. 30B接通之后可启用手套箱照明灯。通过打开／关闭手套稍盖

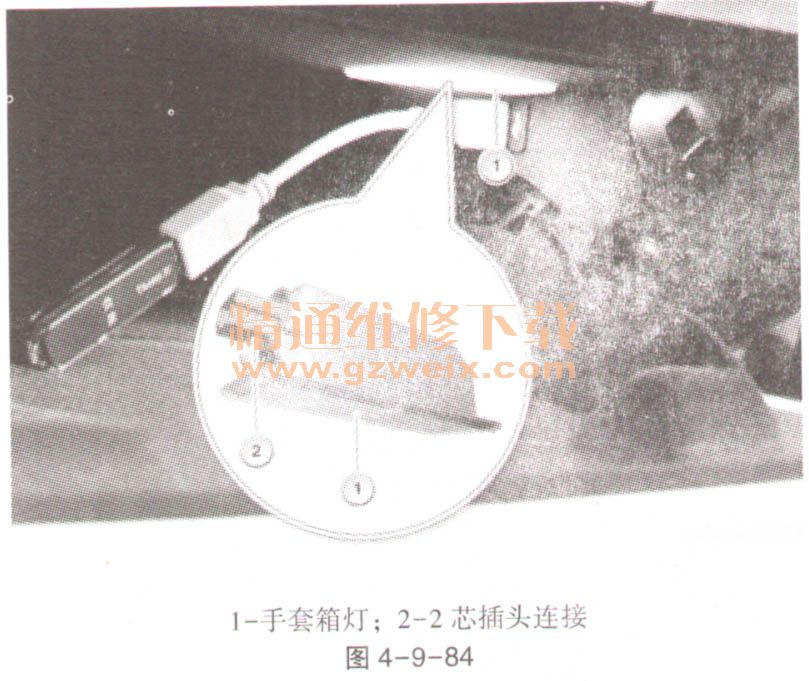

手套箱照明灯。当手套箱盖打开时通过改变手套箱灯开关的状态接通该灯。该开关接通手套箱灯的接地线，如图4-9-84所示。

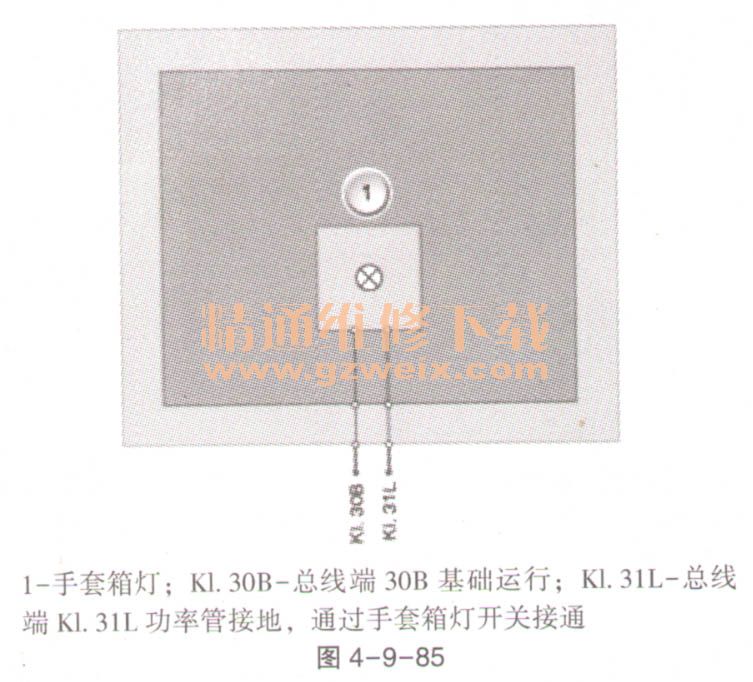

（3）结构及内部连接。手套箱照明灯通过一个2芯插头连接与车载网络相连。前方配电器将通过总线端Kl. 30B为手套箱照明灯供电，如图4-9-85所示。

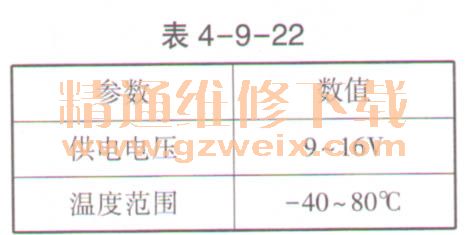

（4）标准值。手套箱照明灯的标准值见表4-9-22。

（5）诊断提示。不能通过诊断系统检查手套箱照明灯的功能。
