5．手套箱灯开关
    （1）概述。借助该开关可使手套箱灯随着手套箱盖的开启／关闭而接通或断开。该开关安装在手套箱的侧面。手套箱灯开关的安装位置取决于车型系列。正确的安装位置可以通过活窗在电路图上调出。
    （2）功能描述。总线端K1. 30B接通之后可启用手套箱照明灯。当打开手套箱盖时，灯会随着开关的状态变化而自动开启。

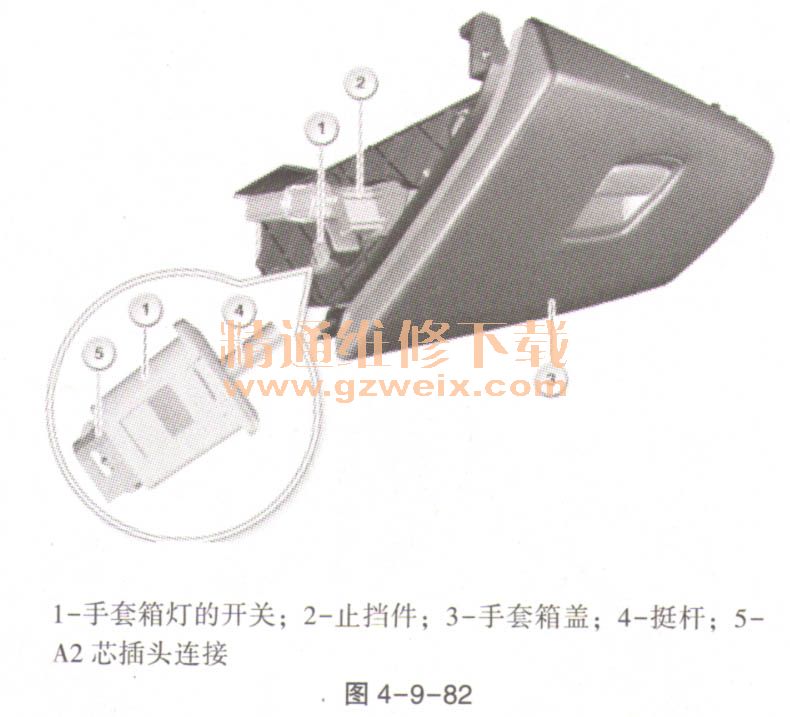

    图4-9-82以F01为例显示手套箱灯开关。

    开关为机械操纵式。在手套箱盖关闭时，止挡件会压在开关的挺杆上。电路中断。止挡件与手套箱盖连接在一起。

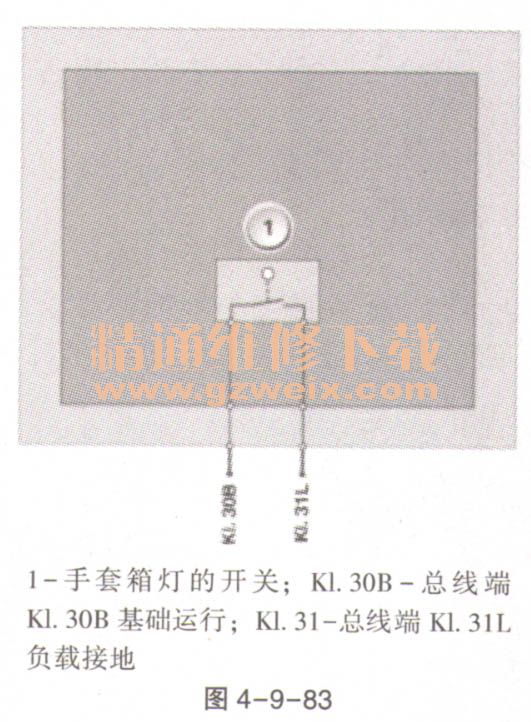

    （3）结构及内部连接。手套箱灯的开关通过一个2芯插头连接与车载网络相连，如图4-9-83所示。

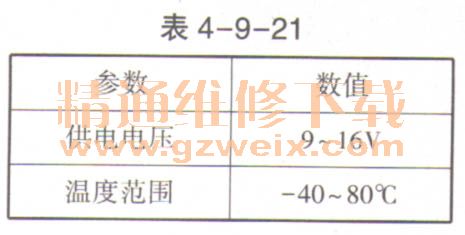

    （4）标准值。手套箱灯开关的标准值见表4-9-21。

    （5）诊断提示。手套箱灯开关的功能检查不能通过诊断系统进行。
