遥控式防盗系统的组成如图4所示，它由手控发射器（遥控器）、接收器、继电器开关、点火电路的控制电路、喇叭报警电路、门锁开关控制电路、灯光报警电路等组成。

    发射器实际上是一个小
小的无线发射电台，它能把通电流调制成无线电波，把电波发射出去。防盗装置主机首先是一个无线电波接收器，当按下发射器的防盗设定开关后，发射器发出“设定”信号电波，汽车上的防盗系统主机收到“设定”信号后，立即使继电器通电，继电器触点被吸下，开关闭合，接通了点火电路的控制电路、门锁开关控制电路和喇叭、灯光报警控制电路的电源，使整机进入警戒状态和关闭门锁。这时如果有人撬动门锁或有人推车，防盗装置主机上的感应器就会感应到信号，这个信号通
过电路的调制，接通继电器触点，这时报警电路开始工作，发出警报声和闪光，同时锁住点火电路，使汽车无法起动。

2．多功能遥控式防盗系统的结构及工作原理

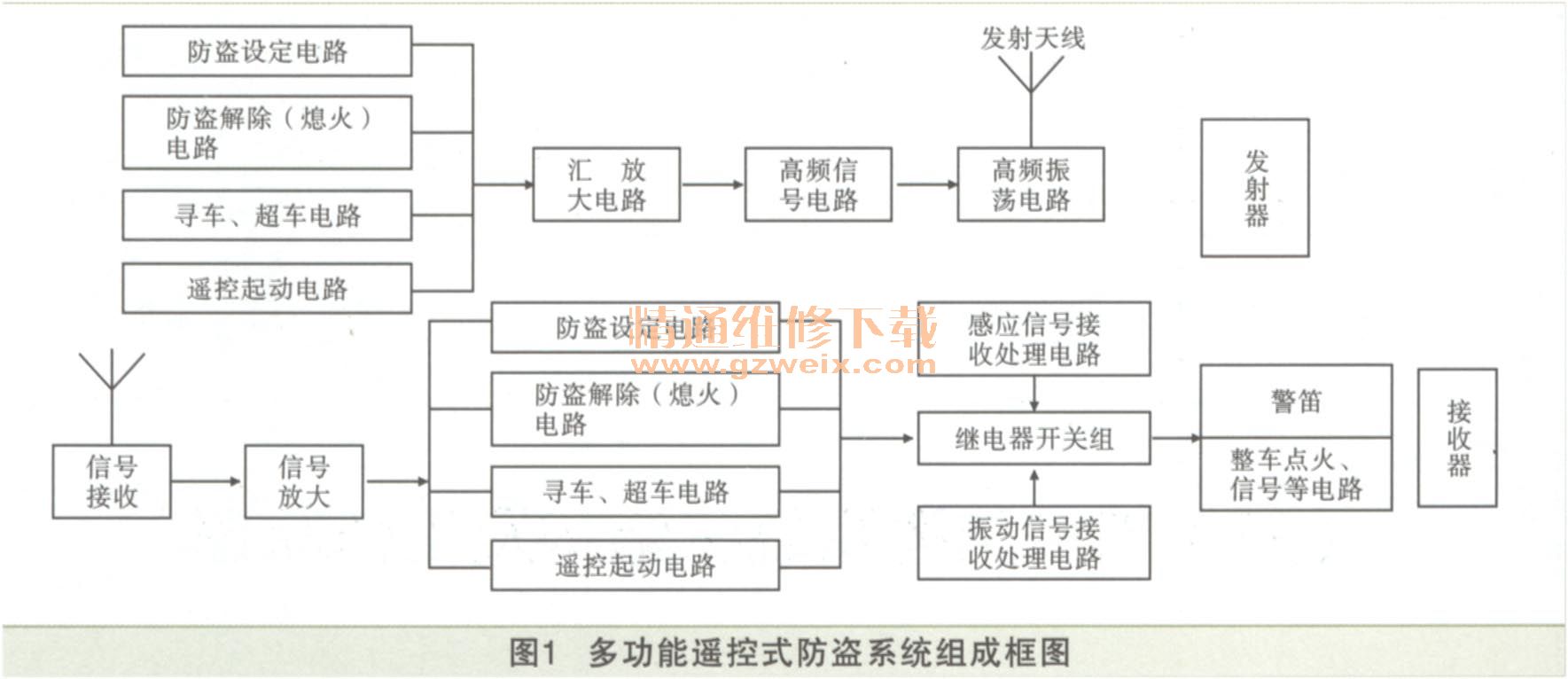

    如图1所示，多功能遥控式防盗系统分为发射器部分和接收器部分。发射器部分由几个不同作用的指令开关电路组成，它们是防盗设定电路、防盗设定解除电路、寻车、超车信号电路，遥控起动电路，然后是汇总的放大电路、音频信号电路、高频振荡电路。其中音频信号部分负责产生“防盗设定”、“解除”等不同内容的不同信号，然后通过放大电路进行放大后，由高频振荡电路调制成高频信号，再由发射天线发射出去。接收器部分又分为两部分，一部分根据接收信号内容分别有防盗设定开关电路、寻车、超车信号开关电路、遥控起动开关电路、防盗解除（熄灭）开关电路，这些电路对所接收的信号进行处理，然后通过控制电路的继电器开关对有关电路进行控制，使之进入工作状态；另一部分有感应信号处理电路与振动信号处理电路，以对各种不同内容的信号接收和处理，然后它们带动继电器工作，由继电器带动警笛鸣响和对点火电路加锁。

3．防盗设定与解除电路
（1）防盗设定电路
    防盗设定电路主要由发射器和接收器部分共同完成。发射器部分有防盗设定开关、低频放大电路、低频调制电路、高频振荡电路等组成。接收部分有信号接收电路、信号处理电路、信号放大电路、开关控制电路、断电器等，如图2所示。

    当防盗开关按下时，带动了防盗设定电路工作，经放大、低频调制、高频调制电路后，对外发射电波，发送防盗设定指令。接收器的接收电路收到指令后，信号进入信号处理、放大电路进行处理、放大，然后由控制电路带动继电器开关动作，接通门锁开关控制电路、警戒电路（感应和振动信号）附属电路的电源，使之进入工作状态。当有人撬门窗或触动汽车时，应带动警笛发出声响并对点火电路加锁。
