三、中控门锁防盗系统

    汽车门锁是由机械式向电子化发展演变的。汽车电子门锁、汽车电子密码点火锁和汽车电脑转向锁等都是汽车门锁实行电子控制的产物。
    汽车电子门锁是采用电子控制，以电磁铁、微型电动机和锁体或继电器作为执行机构的机电一体化装置。先进汽车的电子门锁一般采用中央控制门锁，可以由驾驶人控制所有车门的动作。由电动机或电磁铁操纵的车门锁称为电动门锁。

（一）中控门锁的分类
汽车电子锁的分类方法有很多，既可以按照控制部分中主要元器件的不同进行分类，也可以按照编码方式的不同进行分类。

1． 电子式电动门锁按照发展过程分类叠
电子式电动门锁按照发展过程分如图1所示。


2． 电子式电动门锁按照开锁的方式分类

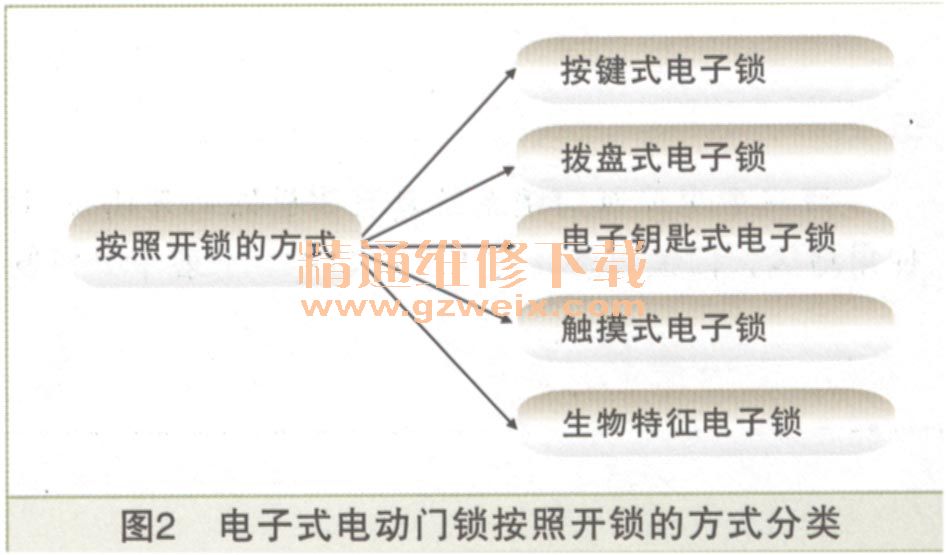

电子式电动门锁按照开锁的方式分类如图2所示。

（1）按键式电子锁
按键式电子锁采用键盘或组合按钮输入开锁密码，操作方便。内部控制电路常采用电子密码专用集成电路ASIC。这种产品包括按键式电子锁和按键式汽车点火锁。

（2）拨盘式电子锁
拨盘式电子锁采用机械拨盘开关输入开锁密码。很多按键式电子锁可以改造成拨盘式电子锁。

（3）电子钥匙式电子锁
    电子钥匙式电子锁使用电子钥匙输入或作为开锁密码。电子钥匙是构成控制电路的重要组成部分。它可以由元器件搭成的单元电路组成，做成小型手持单元GAE形式。它与主控电路的联系，可以是光、声、电或磁等多种形式。这种产品包括各种遥控汽车门锁、转向锁和点火锁以及电子密码点火钥匙。

（4）触摸式电子锁
    触摸式电子锁采用触摸方式输入开锁密码，操作简单。装用这种锁的车门上没有一般的门把手，代之以电子锁和触摸传感器。
（5）生物特征式电子锁
    生物特征式电子锁是将人体生物特征（例如声音、指纹等）作为密码输入，由计算机进行模式识别，控制开锁。因此，生物特征式电子锁的智能化程度相当高。
当今应用较广泛的是无线电遥控汽车门锁。

（二）中控门锁的功能

汽车中央控制门锁系统具有钥匙联动开闭车门和钥匙占用预防功能。根据不同车型、等级和使用地区，门锁装置具有不同的功能。一般中央控制电动门锁功能如下。

1．中央控制
 当驾驶人锁住车门时，其他车门均同时锁住；驾驶人也可通过门锁开关打开所有门锁。

2．速度控制
当车速达到一定时，能自动将所有的车门锁锁定（有的车型上无此功能）。
3．单独控制
了方便，除中央控制外，乘员仍可利用车门的机械式弹簧锁开关车门。

4．两级开锁功能
    在钥匙联动开锁功能中，一级开锁操作只能以机械方法开钥匙插入的门，两级开锁操作则同时打开其他车门。一般来说，所有车门可以通过右前或左前门上的钥匙来同时关闭和打开。
5．钥匙占用预防功能
该功能可防止钥匙插入点火开关时，在车外没有钥匙而将车门锁住。若已经执行了锁门操作，而钥匙仍然插在点火开关内，则所有的车门会自动打开，以防止钥匙遗忘在汽车内。

6．安全功能
当钥匙已经从点火开关中拔出而且车门也锁住时，车门都不能用门锁控制开关打开。

7．电动车窗不用钥匙的动作功能
驾驶人和乘客的车门都关上，点火开关断开后，电动车窗仍可以动作约60s,

8．自动功能
一些高级车辆中，在用钥匙或遥控器将门锁打开或锁上时，电动车窗会自动打开或关闭。

（三）中控门锁的结构与工作原理

1．中控门锁的一般结构

    汽车中央控制门锁系统主要由门锁主开关、门锁开关、门锁继电器及门锁电动机执行机构等组成，其电路如图1所示。

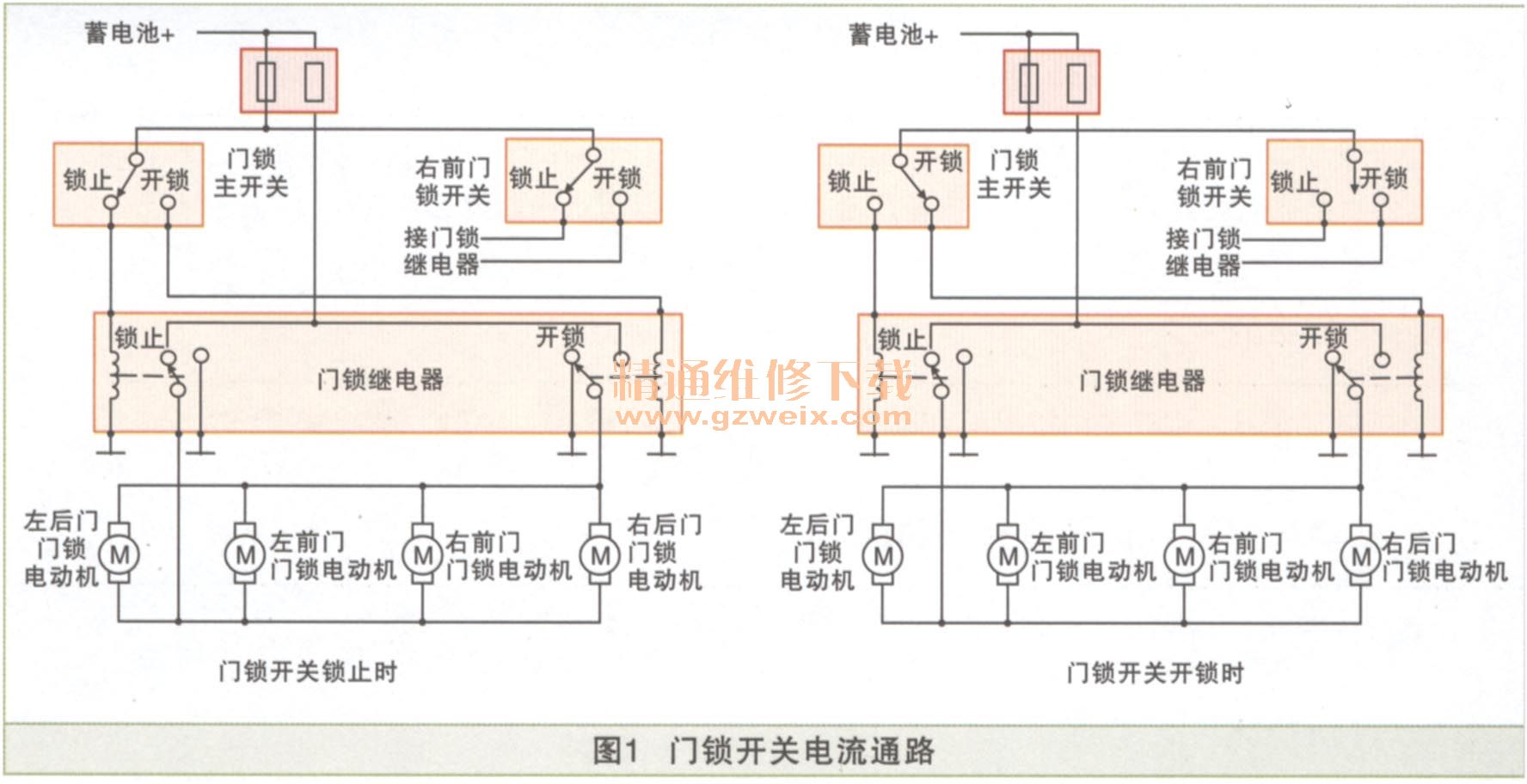

门锁开关控制电流通路如图1所示。

（1）控制开关
1）门锁控制开关。安装在左前门和右前门的扶手上，将开关推向前门是锁门，推向后门是开
    2）钥匙开锁报警开关。用于探测点火钥匙是否插进钥匙门内。当钥匙在钥匙门内，钥匙开锁报警开关接通电路报警；当钥匙离开钥匙门时取消报警。
    3）钥匙控制开关。安装在每个前门的钥匙门上，当从外面用钥匙开门和关门时，钥匙控制开关便发出开门或锁门的信号给门锁ECU。
    4）行李箱盖开启器开关。位于仪表板下面，拉动此开关便能打开行李箱盖。钥匙门靠近行李箱盖开启器，推压钥匙门，断开行李箱内主开关，此时再拉开启器开关不能打开行李箱盖。将钥匙插进钥匙门内顺时针旋转打开钥匙门，当主开关再次接通，便可用行李箱盖开启器打开行李箱。
    5）门控开关。用于探测车门的开闭情况。车门打开时，门控开关接通；车门关闭时，门控开关断开。
    6）门锁开关。用于检测车门的开闭情况。当车门关闭时，门控开关断开；当车门开启时，门控开关接通。
