4．车速感应式中控系统的组成与工作原理

    车速感应式门锁控制器是在中央控制门锁系统中加装一车速（10km/h）感应开关。当汽车行驶速度达，0km/h以上时，若车门未闭锁，不需要驾驶人的操纵，门锁控制器将自动闭锁。每个车门可单独进行闭锁和开锁的操纵。
    为了减少上、下车时逐一打开车门锁扣的麻烦，并防止汽车行驶时儿童误开车门而发生危险，特安装中央控制电动门锁。当驾驶座旁的车门锁扣锁定时，其他3个车门的锁会自动锁定，以确保行车安全。

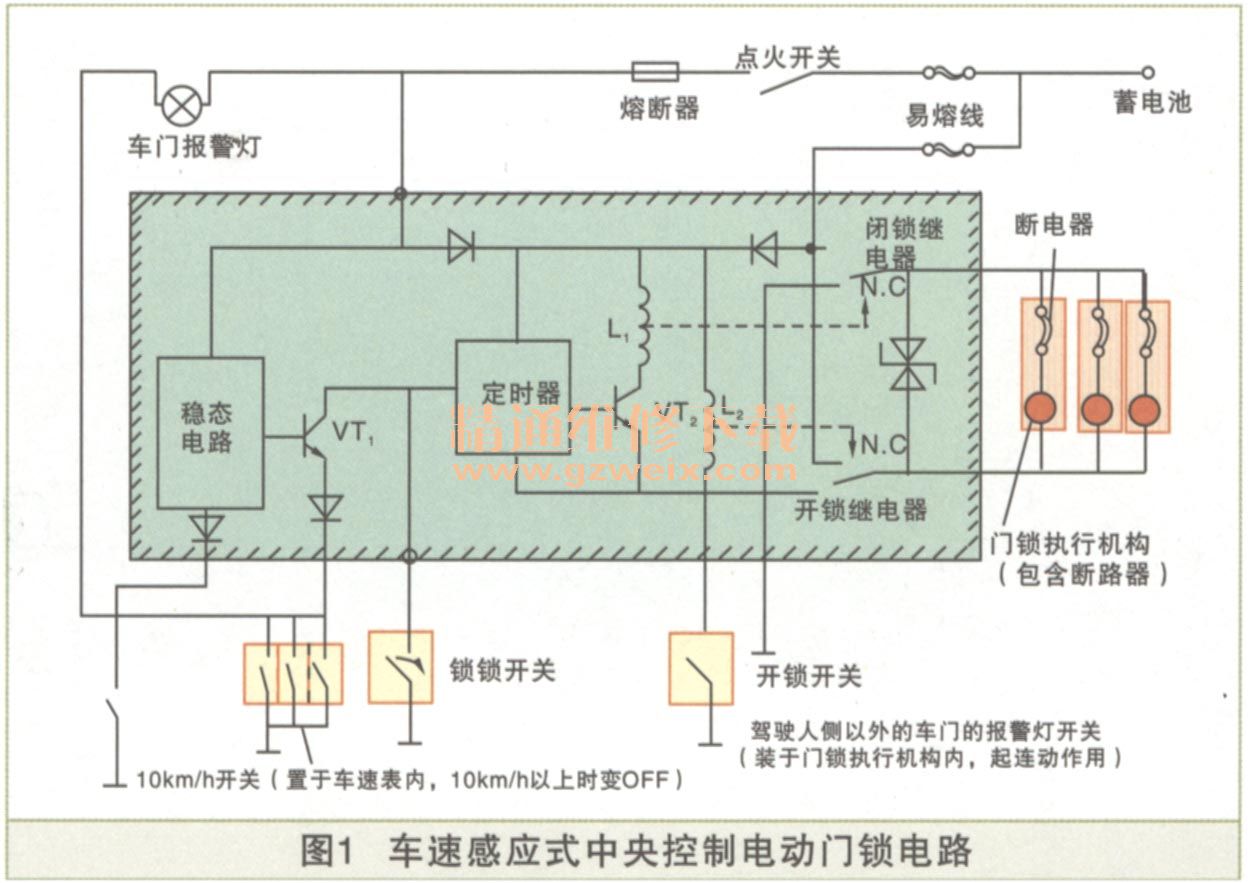

      图1所示为车速感应式中央控制电动门锁电路图，其作用原理如下：点火开关打开，点火IC继电器闭合，车门警告灯即点亮；当车速在10km/h以下时，装在车速表内的车速开关接通，电流经稳定电路到车速开关搭铁，VT，无基极电流，使VT，切断，电动门锁不产生作用；当车速超过，0km/h时，车速开关关掉，电流由稳定电路流到VT1的基极，使VT，接通后的动作与门锁定时器的作用相同。当锁扣按下后，警告灯熄灭。

5．遥控式中控系统的组成与工作原理
（1）遥控车门的组成
    遥控门锁装置就是不使用钥匙，利用遥控器在一定距离内完成对汽车车门开闭装置的执行器进行遥控的装置，在远离车辆的地方进行车门的开闭。遥控门锁系统不但能控制驾驶人侧车门，还能控制其他车门和行李箱盖。具体地讲，驾驶人操纵遥控发射器，利用无线电波或者红外线发出身份密码（开、闭代码），设置在车辆两侧的接收器接收到遥控信号，并将其与身份鉴定代码对比，两者一致时，则按照相应的功能代码，执行器开始工作，以便执行开闭功能。

    遥控中控门锁系统一般是在电子式控制门锁系统的基础上加上以下部件：手持遥控发射器、接收器、遥控门锁ECU等。遥控门锁系统零部件位置如图1所示。

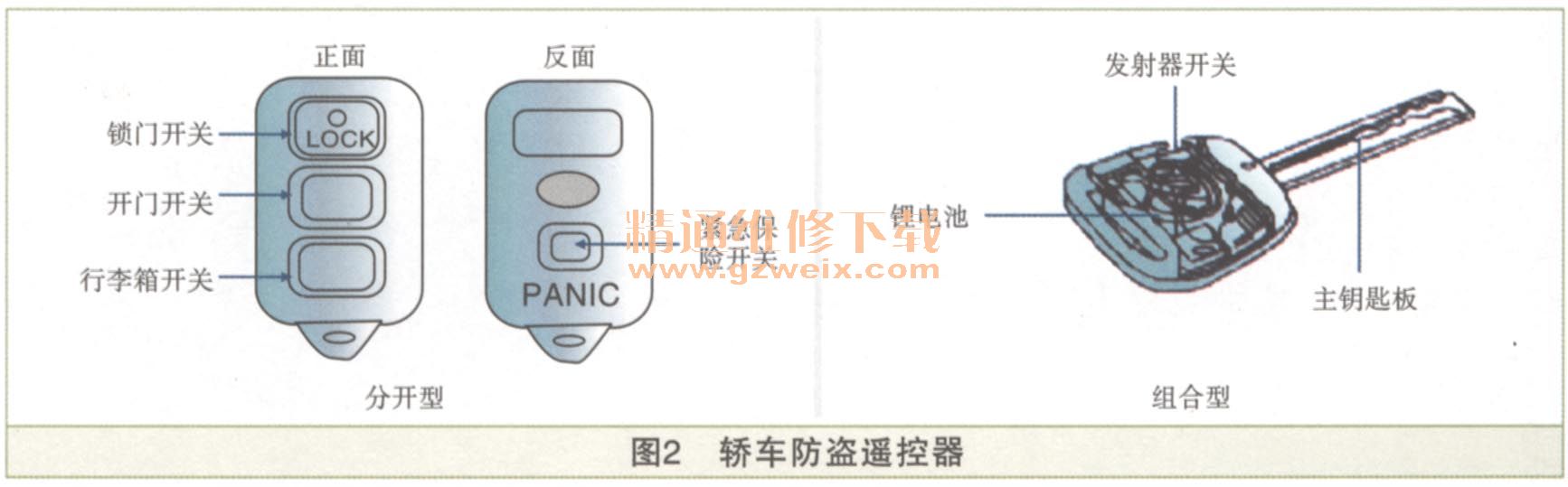

    1）手持遥控发射器。也称遥控器，其功用是利用发射开关规定代码的遥控信号，控制驾驶人侧车门、其他车门、行李箱盖等的开启和锁闭，且具有寻车功能。遥控器分为分开型和组合型（发射器与点火钥匙合二为一）两种，如图2所示。

    遥控器按照遥控信号的载体可分为红外线式遥控器、无线电波式遥控器以及超声波式遥控器。其中红外线式遥控器和无线电波式遥控器应用较为广泛。
2）接收器对接收的信号进行放大和调制，检查身份鉴定代码是否相符，当代码一致时，判别功能代码，并驱动相应的执行器。现代汽车广泛采用红外线式接收器和无线电波式接收器。

（2）遥控中央控制门锁系统的工作原理
这里以LS400轿车遥控中央控制门锁系统电路（图1）为例，说明遥控门锁系统的工作原理。
雷克萨斯LS400轿车遥控中央控制门锁系统电路图" src="/article/UploadPic/2013-5/201352713183328327.jpg" border="0" onload="return imgresize(this);" style="cursor:pointer;" onclick="javascript:window.open(this.src);"/>

    1）遥控天线电路。当操纵点火钥匙上的发送器时，发送器即发射电磁波，该电磁波以汽车后窗玻璃上的除雾电热丝（有的车为天线）为天线，然后通过匹配器，被送至无线遥控门锁ECU的ANT端子。当ECU的ANT端子接收到该遥控电磁波信号时，即控制4个车门锁自动进行打开或锁住操作。

    2）遥控中控门锁ECU电源电路。当遥控门锁主开关接通时，蓄电池电压加到无线门锁ECU的+B端子上，使ECU工作。该电源为ECU的控制电源。
