（2）防盗解除电路
    如图1所示，防盗指令的解除由发射器的防盗解除信号开关、信号放大、低频调制、高频振荡电路等组成。接收器由解除信号接收、处理放大、开关控制电路及继电器组成。当发射器解除按钮按下时，防盗解除装置电路就开始工作，电路的低频信号调制部分调制出相应的信号，经放大后进行高频振荡，对外发射
出指令的电波。当接收器收到解除信号时，就将这个信号进行处理，然后由控制电路带动继电器，关断防盗系统电源，使之停止工作。

4．寻车、超车、起动电路
（1）寻车、超车电路
    寻车、超车电路组成如图2所示，当发射器的寻车、超车按钮按下时，带动了寻车、超车电路工作，其发出的超车信号经低频调制、放大后，进入高频振荡电路，调制为高频电波对外发射。接收器收到这个信号时，将信号进行处理、放大后，进入控制电路，带动继电器工作，由继电器带动警笛和灯光工作，通过声响灯光的作用，对其他车辆进行超车提示，或提示该车所处位置让车主及时发现自己的汽车。

（2）遥控电起动电路

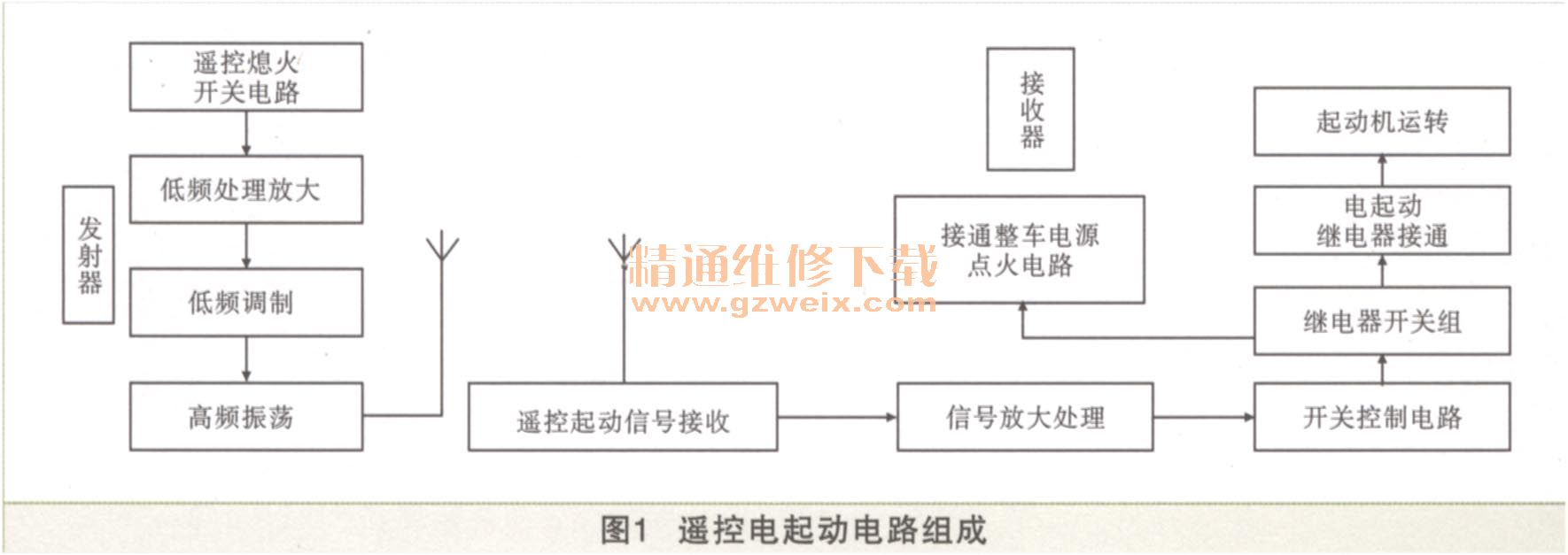

    遥控电起动电路包括发射器的遥控起动信号调制、放大及高频振荡电路，接收器的信号接收、处理与放大、控制电路及继电器等，如图1所示。当发射器遥控起动按钮按下时，低频调制部分先调制出相应信号，然后低频电路对其进行放大后进入高频振荡电路，变成变频电波发射出去。接收器收到这个信号后，经过信号处理、放大，将它送到控制电路，由控制电路带动继电器触点开关接通汽车起动电路，将发动机起动。当遥控起动按钮松开时，发射器的信号中止发送，接收器输入端因无信号而中止工作，电起动电路中断。

 （3）遥控熄火电路
    遥控熄火电路由发射器的熄火开关、信号放大与调制、高频振荡电路和接收器的信号接收、处理、放大、控制电路及继电器等组成。当按下发射器的熄灭按钮后，发射器低频调制部分将其调制成相应的信号，信号进行放大后，经高频振荡成高频电波向外发射熄火指令。接收器收到信号后，立即对其进行处理、放大后，由控制电路对继电器进行控制，继电器触点开关将点火电路进行短路（或断路），从而达到熄火的目的。

（4）熄火、锁住点火、接通报警电路
    熄火、锁住点火、接通报警电路实际上由防盗设定电路兼任，如图2所示。在100m范围内按下防盗设定按钮，发射器发出的信号被接收器收到时，接收器先接通警戒电路进入警戒状态。由于车辆起动中的振动和人体的感应作用，又使警戒电路工作，锁住点火电路，喇叭警声大作。

（5）警戒电路
    多功能遥控式防盗系统警戒电路由接收器的相应部分担任，其组成如图1所示。当接收器的防盗设定电路将警戒电路电源接通后，警戒电路就进入警戒状态。它由感应警戒和振动警戒两部分组成，感应警戒部分利用人体感应的电容破坏原电路中电容电桥平衡，引起电路振荡，这个振荡信号经放大处理后对控制电路进行触发使其工作，带动继电器使警笛发出声响，同时使点火电路短路（或断路）。振动警戒部分则利用振动破坏原有电阻电桥平衡，引起电流输出，这个电流经放大、处理后对控制电路进行触发，带动了控制电路工作，再由控制电路带动继电器，使警笛发出声响，对点火电路加锁。
