②无线电波式遥控器。图3所示为无线电波式遥控器框图，主要由输出部分、控制电路、身份代码存储器、开关按钮和电池等组成。输出部分由调制电路、高频振荡电路、高频放大电路以及发射天线等组成。

    无线电波式遥控器的结构图与电路图如图1所示。

    对于无线电波式遥控器，必须对发射电功率进行法规管理。图2所示为无线电法规的“微弱无线通信”的发射电场强度。

    无线电波的调制方式可分为调频和调幅两种。调频方式的优点是频率利用率高，而且抗电磁干扰性好，噪声小。发射频率为VHF～UHF频带之，因此需要晶振或SAW等机械振子。由于这些元件耐冲击性差，为了确保耐落地冲击，应该加强防护措施。使用SAW振子时，没有递增放大电路，因此高频振荡电路结构可以简化。
    红外线式遥控器与无线电波式遥控器的性能比较：

    遥控操作的距离一般在1～10m左右。至于方向性，也可以从车身周围进行操作，也可在钥匙孔周围进行操一作，这些性质取决于遥控信号的载体。红外线式遥控器的方向性如图3所示；无线电波式遥控器的方向性如图4所示。

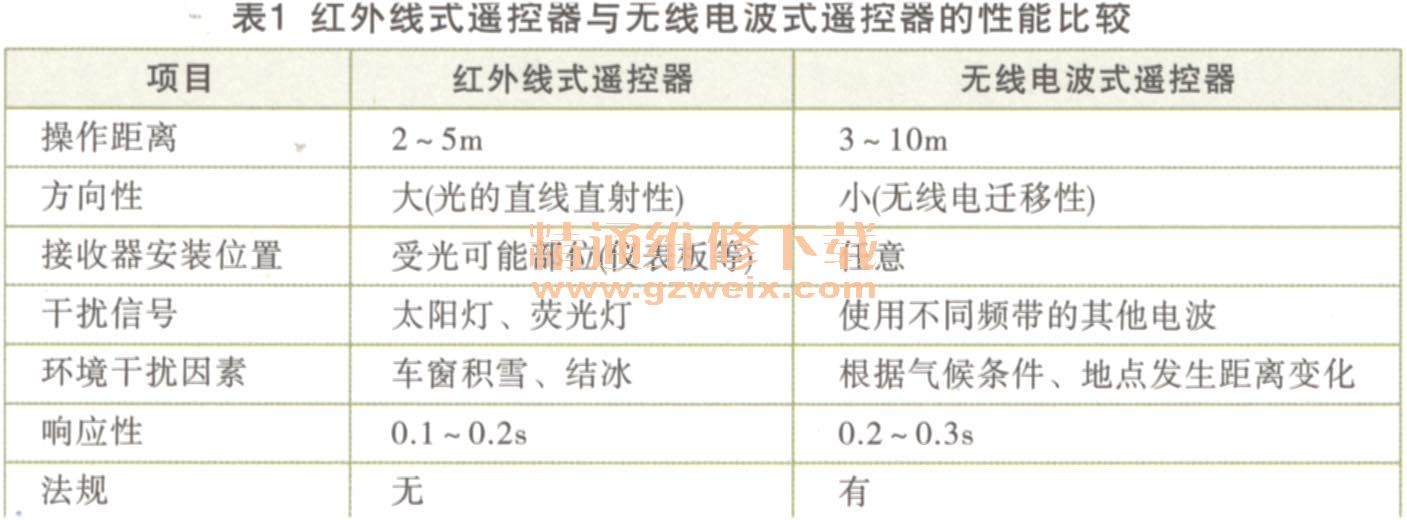

红外线式遥控器与无线电波式遥控器的性能比较见表1。
