（4）玻璃破碎传感器BS-02
    玻璃破碎传感器BS-02的基本原理如图2所示。玻璃破碎传感器BS-02是利用压电陶瓷对振动敏感的特性来接收玻璃受撞击和破碎时产生的振动波，然后转换成电信号输出，并将此信号输送给防盗电控单元。玻璃破碎传感器BS02与防盗电控单元一般有两根线连接。一根是传感器的搭铁线，一般采用黑色导线；另一根是信号线，一般采用白色导线。

2．遥控发射器
    近年来，这种遥控装置不仅能替代车门钥匙，而且也用于防盗系统、行李箱开锁、车窗或滑动车顶的开闭功能。作为遥控信号的载体一般采用红外线、无线电波以及超声波等，其中以红外线与无线电波两种方式为主。

（1）无线遥控装置的基本组成
    所谓无线遥控装置，就是对汽车车门开闭装置的执行器进行无线遥控的装置，在远离车辆的地方，进行车门的开闭。具体讲，当驾驶人操纵遥控发射器，利用红外线或者无线电波发出身份密码（开、闭代码），当设置在车辆两侧的接收器接收到该遥控信号，并与身份鉴定代码一致时，则按照相应的功能代码，执行器开始工作，以便执行开闭功能。

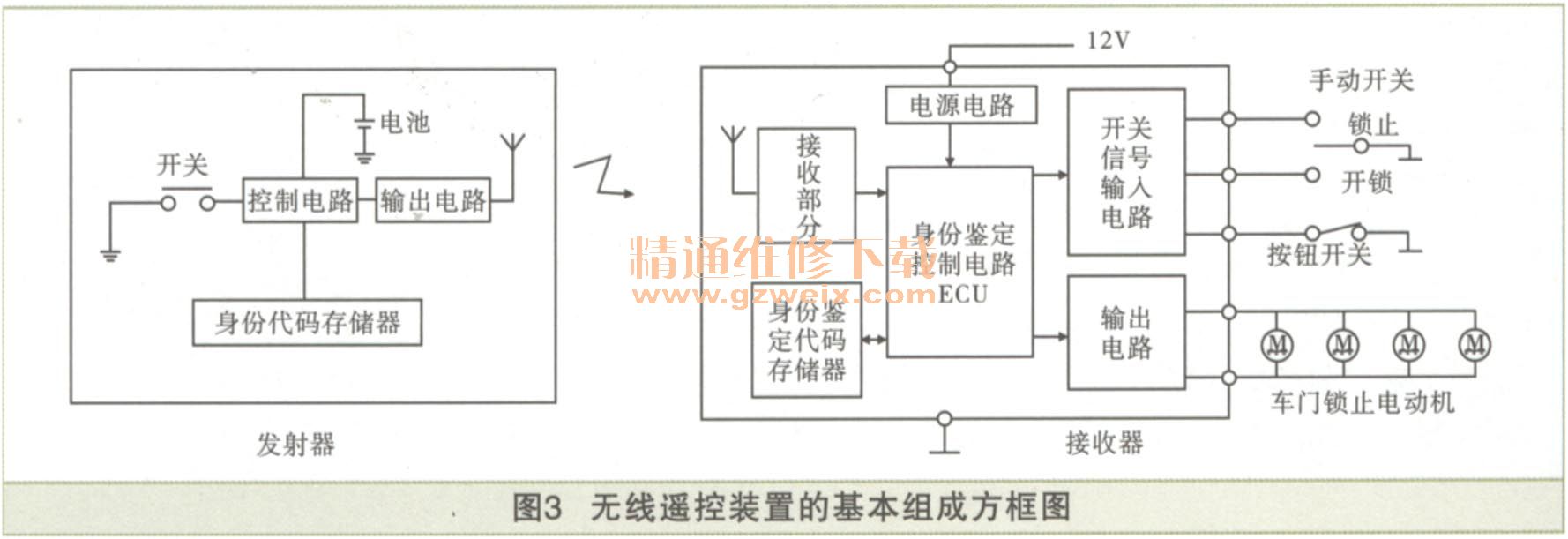

    无线遥控装置主要由遥控发射器（简称遥控器）和遥控接收器（简称接收器）组成，图3所示为无线遥控装置的基本组成方框图。

（2）遥控器
    1）遥控器的功能。遥控器的功能是，当遥控操作开关接通时，读出存储在存储器中的功能代码和身份鉴定代码（固定代码+可变代码），经信号调制处理后，转换为红外线或无线电波的遥控信号，并向外输出（红外线方式中，脉冲调制后驱动发光二极管，而在无线电波方式中，高频调制后向发射天线供电）。其中，身份鉴定固定代码有100多万种（需要20位二进制码）；可变代码1000多种（需要10位二进制码），功能代码4种（22为2位），共计32位的数据位。这些代码按照需要被存储在只读存储器（ROM）或随机存储器中。

    2）遥控器的基本类型。图1所示为各种遥控器的外形。遥控器按照遥控信号的载体可分为红外线式遥控器、无线电波式遥控器以及超声波式遥控器，其中红外线式遥控器和无线电波式遥控器应用较为广泛。

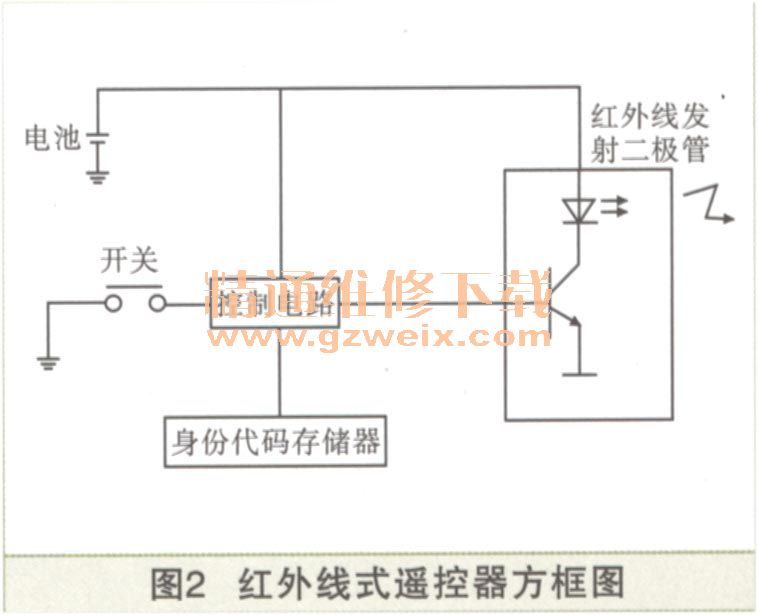

    ①红外线式遥控器。图2所示为红外线式遥控器方框图。它主要由发光二极管、控制电路、身份代码存储器、开关按钮和电池等组成。

    对于红外线式遥控器，为了延长遥控的距离和电池的寿命，必须提高发光输出功率。但是，发光效率高的发光二极管的缺点是体积大。一般通过采用脉冲方式调节驱动发光二极管，从而延长遥控距离。这时调制频率大多为38kHz，这可以从CPU回路的时钟信号进行分频获得。对系统时钟进行CR振荡，对回路进行全固态化，这是红外线式遥控器的特点。因此显著提高了其抗落地冲击的性能。
