新手篇—图文讲解汽车防盗系统维修
来源:本站整理  作者:佚名  2013-05-27 12:44:03

四、网络式防盗系统
(一)GSM(CDMA)防盗系统

GSM(CDMA)汽车防盗系统组成如图1所示。它由车载设备、公网设备、接警控制或监控中心组成。

1.车载设备
    车载设备一般由中央控制单元(CPU) , GSM(或CDMA)手机通信模块、汽车遥控防报警器
等组成,主要有防盗报警和通话功能。

2.公网设备
公网设备就是现有的GSM(或CDMA)通信网络,主要实现无线数据传输(语音和短信方式功能。

3.接警控制
    接警控制为现有GSM(或CDMA)手机、固定电话或组建控制中心,对车载设备进行视(听)或控制。

(二)GPS防盗系统

1. GPS组成
(1)GPS系统的组成
GPS系统包括三大部分:空间部分GPS卫星星座;地面控制部分地面监控系统;用户设备部分GPS信号接收机。

如图1所示,由21颗工作卫星和3颗在扒备用卫星组成GPS卫星星座,记作(21+3)GPS星座。GPS工作卫星如图1所示,24颗卫星均匀分布在6个轨道平面内。

 (2) GPS汽车防盗系统的组成
    GPS汽车防盗系统是通过全球卫星定位技术通过地面网络(控制基站)全面获取报信息,监控车辆状态,控制车辆防盗系统。

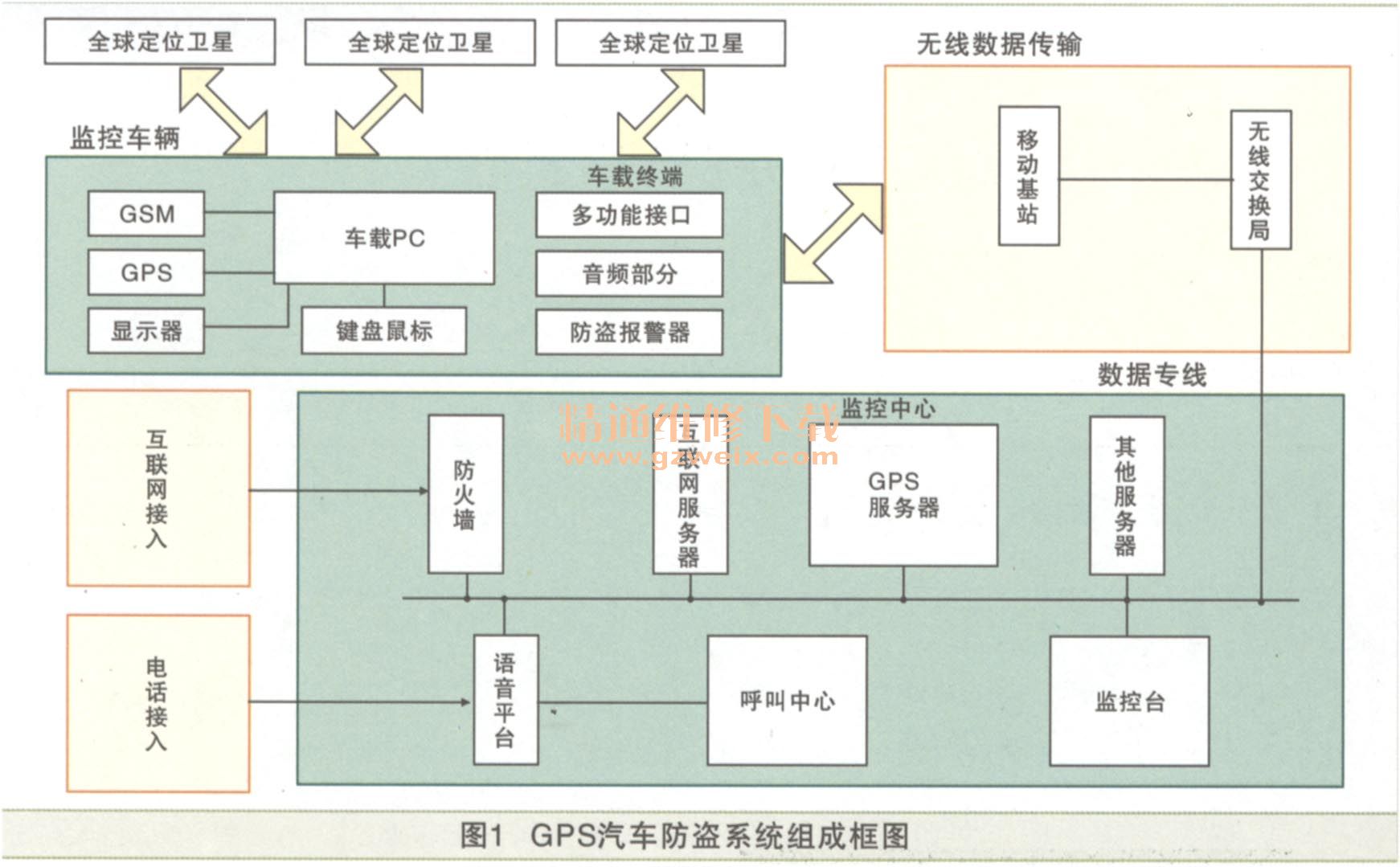

    GPS汽车防盗系统的组成如图1所示,它由车载终端设备、无线数据链路和监控心组成。

    1)车载终端设备。车载终端设备一般由中央控制单元(CPU)、显示单元(可选)、GPS,
GPS天线、GSM(或其他通信模块)、防盗报警器等组成,主要有通话、防盗报警、追踪、定位、信息导航、车辆调度等功能。车载PC终端机还具有电子地图、菜单指令、交互式信息点播、娱乐、日常事物处理等各种功能。
    2)无线数据链路。无线数据链路是指无线数据传输(网络途径)设备。现在使用的公网设备主要有GSM(或CDMA)无线通信网,或CDPD无线数据公网,也可使用其他专用通信信息通道。

3)监控中心。监控中心主要由前端接入设备、业务处理终端、监控终端机等组成。此外需要专用的数据库、电子地图及针对各种服务需求的应用软件。

    监控中心的主要功能是实现报警监控、车辆调度、信息查询或其他一些方面的服务。
