1．防盗传感器
    防盗传感器的功用是检测汽车是否被盗。汽车防盗系统常用的传感器主要有热释电式红外线传感器、超声波传感器、振动传感器（检测汽车的冲击）和玻璃破碎传感器等几种。

（1）热释电式红外线传感器
热释电式红外线传感器也称红外探头，通常安装在汽车内部驾驶人附近。它通过红外辐射变化来探测是否有人侵入车内。

    1）热释电式红外线传感器的结构与原理。热释电式红外线传感器的结构如第15页图1a和图1c所示，主要由具有高热电系数的红外热释电体晶片和配合滤光镜片窗口组成。它能以非接触形式，检测出物体放射出来的红外线能量变化，并将其转换成电信号输出。热释电式红外线传感器的内部电路如图1b所示。当车内的红外线无变化或变化较小时，无电信号输出或输出电信号较低；当红外线能量变化较大时，它就输出较高的电信号。

    2）热释电红外线探测模块HN911L。热释电红外探测器是一种新型的防盗报警器件。它主要利用热释电红外传感器来遥测人体发射出的微弱红外线能量，再通过电子电路对红外信号进行处理后，发出报．警信息。它灵敏度高，探测范围广，使用方便，广泛应用在各个领域。

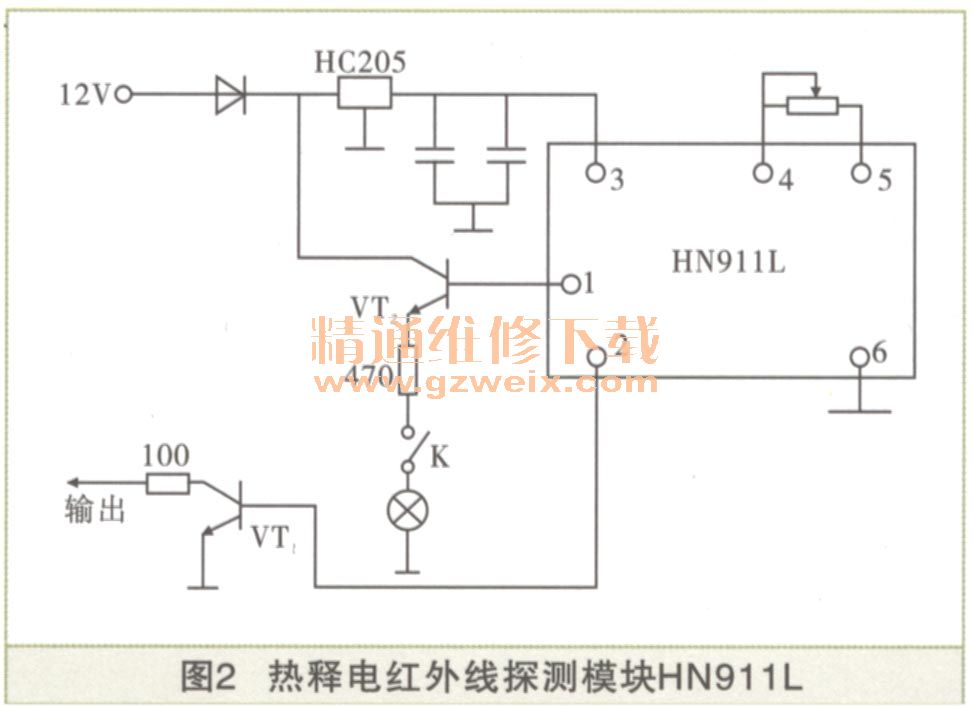

    HN911L系列红外探测器模块，采用了新技术、新器件、新工艺，因此在性能指标上得到了明显的改善，它的应用电路如图2所示。

（2）超声波传感器

    超声波是频率在人耳可听音频范围以上（约20kHz以上）声波。超声波传感器就是检测这种超声波的传感器。
    1）超声波传感器的结构。检测超声波过去一直使用类似于话筒的电动式转换器和类似于电容式传声器的电容式转换器，或使用磁致伸缩振子。现在检测超声波普通使用的是各种类型的压电陶瓷振子。

    超声波传感器的结构如图3所示，将两个压电元件（或一个压电元件和一片金属板）粘合在一起，称为双压电晶片；由一个压电元件构成的称为单压电晶片。超声波射在压电晶片上，使压电晶片振动就会产生电压信号。反之，在压电晶片加上一个电压也会产生超声波。

2）超声波传感器的工作原理。超声波传感器可等效为一个电感、电容和电阻串并联的（共振）电路，如图1所示。超声波传感器有两个共振频率。低频的共振频率。fD叫串联共振频率，在电阻（R）、电感（L）和电容 （C）的串联电路中振荡，这时的传感器阻抗最低；而在高频处的共振频率fG称为逆共振频率，在L、C和C’的并联电路中产生共振，如图2所示。试验证明：发送超声波传感器的灵敏度在串联共振频率上最高；接收超声波传感器在逆共振频率上具有最高灵敏度。
