一、发动机的拆卸与分解

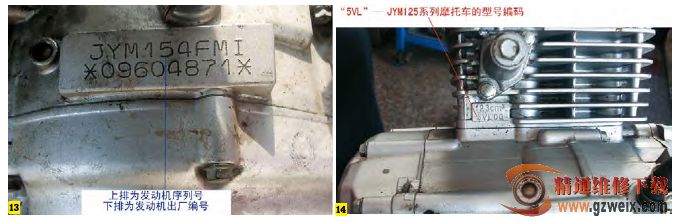

这款JYM125摩托车是2009年12月出厂的，行驶里程2万多千米。在曲轴右箱体上看到电脑刻印的字样：上排为发动机序列号“JYM154FMI”，下排为发动机出厂编号“※09604871※”（如图13所示），在汽缸体上又看到铸造有“5VL”的字样（如图14所示），经核查建设雅马哈（YAMAHA）公司—JYM125系列维修手册获知，“5VL”为该系列摩托车的型号编码。
（一）发动机与车架分离
1. 先旋松放油螺钉，放去曲轴箱机油，卸下排气管、离合器拉索和导线。
2. 依次拆下蓄电池正负极导线和启动电机导线。拆卸换挡踏板和驱动链。
3. 支起摩托车中撑车架，发动机下面放置合适的油盘。

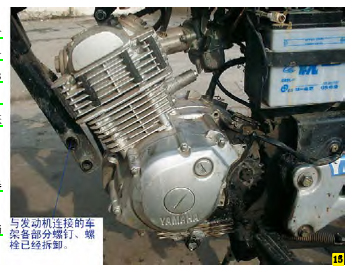

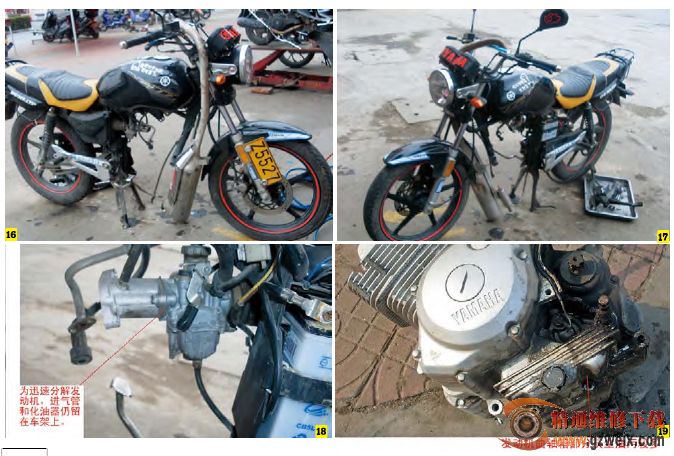

4. 分别拆卸与发动机连接的各部分螺钉、螺栓（如图15、图16、图17所示），将这些零件存放在单独的油盆内，防止丢失。
5. 为迅速分解发动机，本次拆卸时未将化油器和进气管拆卸，仍留在车架上（如图18所示）。
