图解更换建设JYM125摩托车曲轴箱
来源:本站整理  作者:佚名  2012-06-02 17:24:01

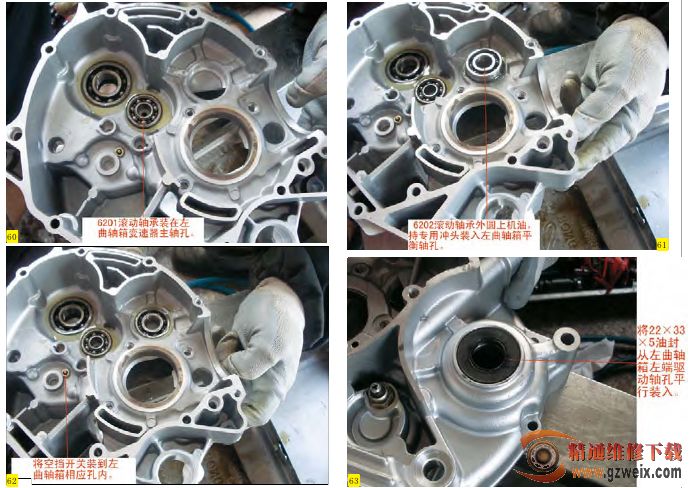

2. 惰齿轮芯轴外圆上机油,装入左曲轴箱相应孔内。将空挡开关装到从左曲轴箱相应孔内(如图62所示)。

3.将(22×33×5)油封外圆上机油,从左曲轴箱左端驱动轴孔平行装入油封(如图63所示)。

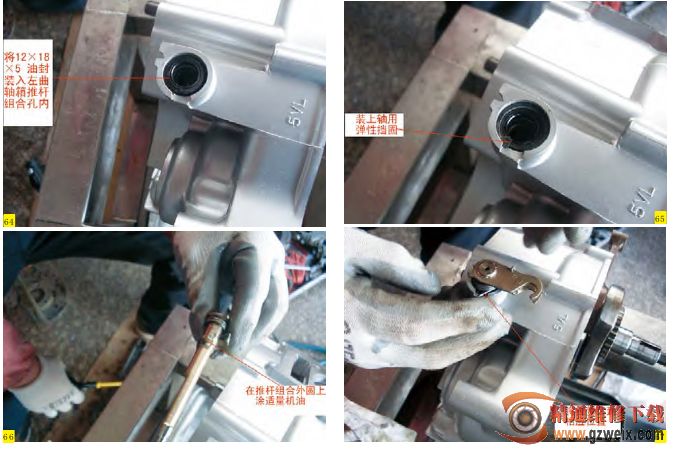

6. 将(12×18×5)油封装入左曲轴箱推杆组合孔内(如图64所示),装上弹性卡簧(如图65所示),再在推杆组合外圆上涂适量机油沿着左箱油封中心孔按逆时针方向旋转到底(如图66所示),将拉簧装到相应位置(如图67所示)。

上一页  [1] [2] [3] [4] [5] [6] [7]
