浅谈调整摩托车用化油器
来源:本站整理  作者:佚名  2012-08-09 10:15:35

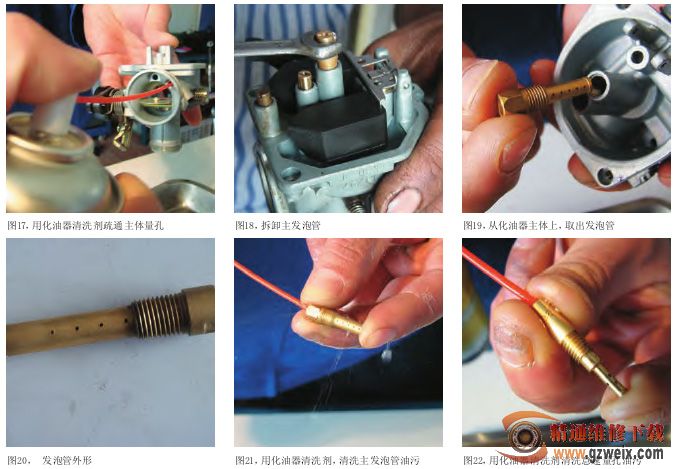

从发动机上拆卸化油器,如图12所示,检查柱塞主油针卡簧的位置(应在主油针中间环槽)如图13所示,清洗掉化油器上的尘土、油污,待化油器表面汽油蒸发后,如图14所示,拆卸浮子室固定螺钉。取掉浮子室盖,如图15所示。浮子室结构,如图16所示。用喷雾型化油器清洗剂,清洗掉化油器进气口、主体、柱塞等部位上的油污等,用洁净棉布或高压空气将化油器清理干净,如图17所示。从化油器主体上拆卸发泡管,如图18所示。取出主发泡管,如图19所示。主发泡管如图20所示。



检查空气泡沫孔是否被杂物所堵塞,用清洗剂清除发泡管油污、杂质(不能用细钢丝等疏通泡沫孔、主量孔),不能随意加大或缩小量孔的直径,如图21所示。用化油器清洗剂,清洗怠速量孔,如图22所示。将化油器主体倒置,如图23所示。观察化油器浮子平面,是否与化油器主体浮子室平面之间呈平行状态,如图24所示。化油器浮子过高,如图25所示。用卡尺深度尺(或化油器浮子高度测量尺)检测浮子高度,如图26所示。



(1)       柱塞式化油器调整



柱塞式化油器具有提速快,反应迅速等特点,是普及型骑式车的主要配套产品(125型四冲程骑式车,配套柱塞式的型号为PD25G 、 PZ26型)。现以柱塞式化油器为例介绍化油器的具体调整方法。



①可燃混合气过浓(火花塞电极发黑)原因是,化油器浮子油面高、可燃混合气空燃比中汽油成分大。解决的办法是适当调整化油器的浮子高度。用小改锥向下压浮子舌使浮子上升至14~14.2mm,空气螺钉拧进后退出1.2圈;清除火花塞电极上的积碳,将火花塞电极间距调整为0.5mm,如图27所示。



上一页  [1] [2] [3] [4]  下一页
