分析及检修摩托车电喷系统关键部件、元器件的结构(二)
来源:本站整理  作者:佚名  2013-01-20 07:10:43


    b)抗震动性试验。

    在5-500Hz扫频状态下5g,各方向20h,共60h试验后,压力下降幅度不大于额定压力值的2%。

    c)运行耐久性试验。

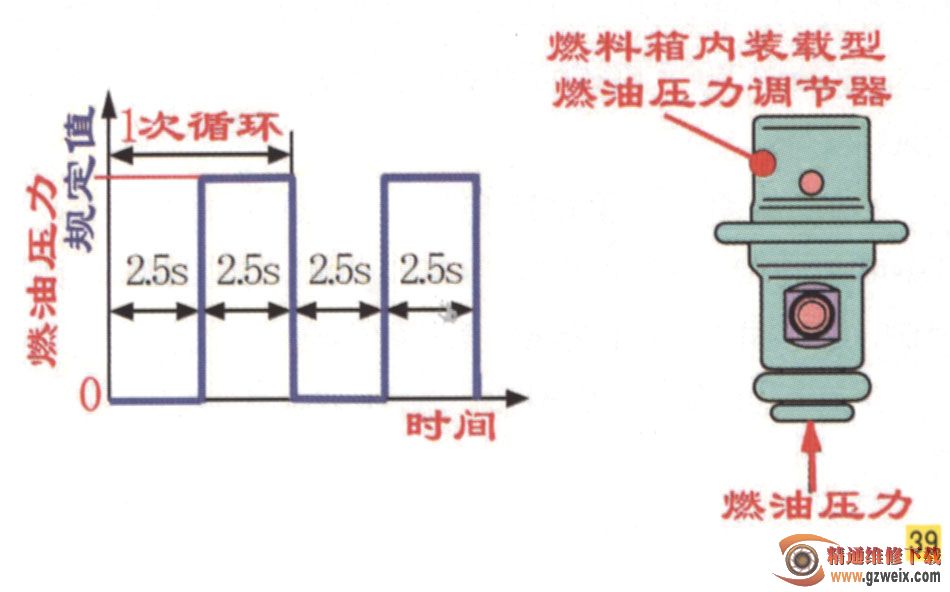

    在室温环境下,经1X104次燃油压力循环(0kpa(2.5s)规定值(2.5s),如图39所示试验后,压力下降幅度不大于额定压力值的2%。



    3、燃油压力调节器的结构与工作原理

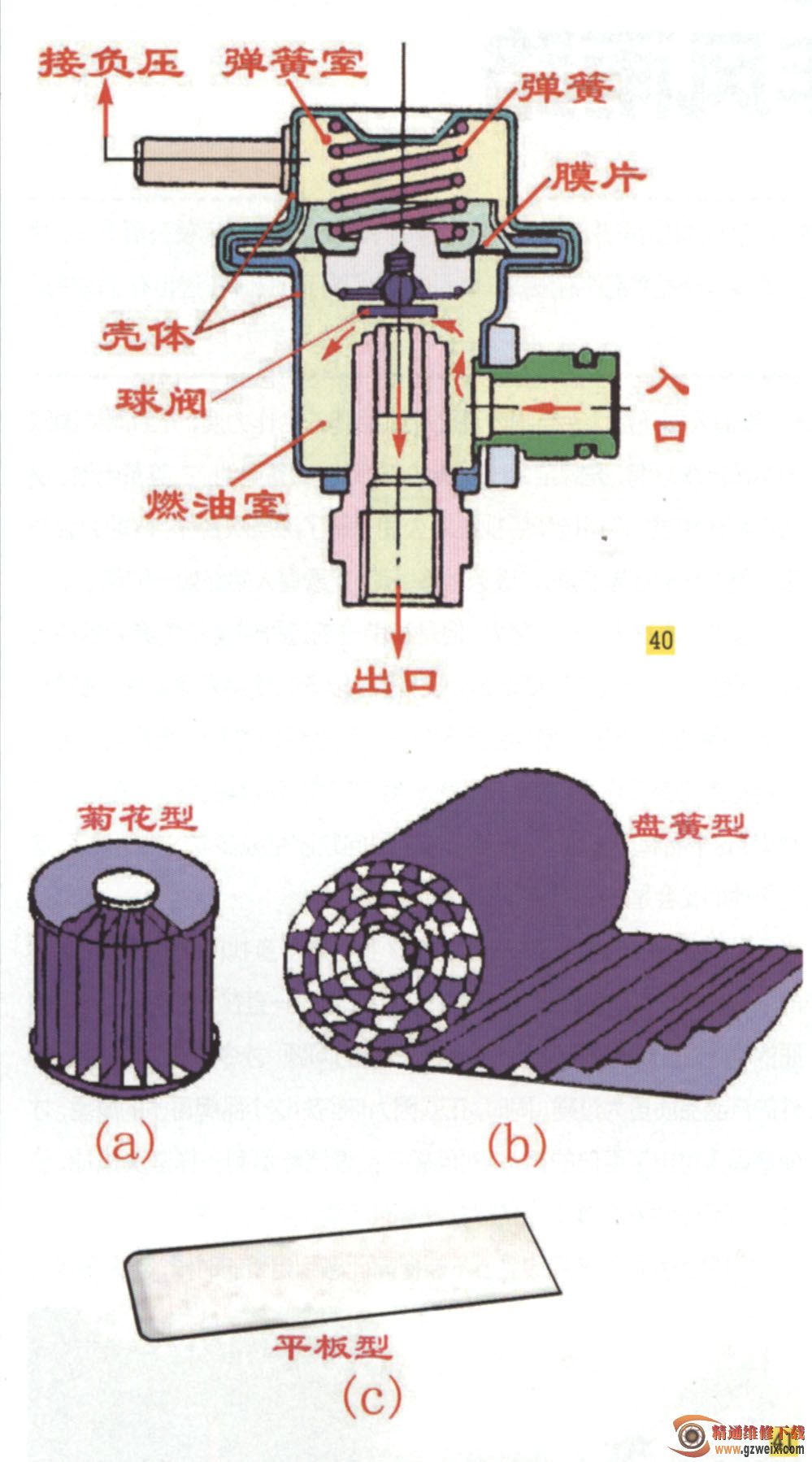

图40是燃油压力调节器的结构图,主要由燃油室和弹簧室2个部分组成。其金属外壳的中间通过一个卷边的膜片将壳体内腔分成两个小室,一个是弹簧室,内装一个带预紧力的螺旋弹簧作用在膜片上,弹簧室有一真空软管连接至进气歧管;另一室为燃油室,直接连入供油总管。当供油总管的燃油进入燃油室的油压超过预定的数值时,燃油压力就将膜片往上顶,克服弹簧压力,使膜片控制的阀门打开,燃油室内过剩的燃油通过油管回流到油箱中,因而使供油总管及压力调节器燃油室的油压保持在预定的油压值上。此外,弹簧室与进气管相连,使燃油系统的压力取决于进气管内的绝对压力,在节气门不同位置时(即发动机不同的工况下),通过喷油器的压降也将是相同的。当油压力降低到调节器控制的系统油压(压缩弹簧预设弹力)时,球阀关闭,使系统燃油保持一定压力值不变。



    4,燃油压力调节器的故障检测

    当电喷摩托车的燃油消耗量异常,或排放达不到标准要求,或故障诊断系统(OBD)检测出MEFI系统的燃油压力异常时,应及时检测燃油压力调节器是否失效。检测排除方法是更换相同型号的燃油压力调节器,如果故障排除,说明燃油压力调节器损坏,应立即更换新件,否则应检测其它供油部件,如喷油器、氧传感器等。



  (五)燃油滤清器的结构原理与检修

    1,燃油滤清器的功用与技术性能要求

    1)燃油滤清器的功用

    燃油滤清器(Fuel Filter)的功用是过滤油路中的氧化铁、粉尘等固体夹杂物,防止油路堵塞,保护易受污染、堵塞而失效的燃油泵、喷油器等,减少机械磨损,对保持系统正常工作起着重要作用。



    为减少燃油滤清器的压力损失,延长使用寿命,燃油滤清器一般安装在燃油泵前的低压油路中,也有安装在燃油泵后的高压油路的情况,设计时必须考虑滤芯的耐压性能。



    2)燃油滤清器的技术性能要求

    (1)技术参数。允许到乍温度30℃-80℃;允许最习溢流压力为不小于500kPa。

    (2)性能及其它要求。

    a)允许通过的杂质最大直径不大于0.03mm;

    b)极限温度循环试验。循环数设定为20次。每次循环3h,低工作温度-30℃,30s过渡存放;3h高工作温度120℃,30s过渡存放。经20个循环共120h的-30℃-80℃温度循环试验后,不产生破裂、变形。

    c)抗震动性。在50-500Hz,振幅2a=0.66mm, 150-200Hz扫频状态下5g,各方向20h,共60h试验后,不产生破裂、变形。



    2、燃油滤清器的结构

    图41是燃油滤清器的3种基本结构型式。菊花形和盘簧形结构的滤芯一般采用平均孔隙直径为10μm的滤纸叠成;而平板型滤芯则大多采用新型特殊材料制成。



    3,燃油滤清器的维护保养

    尽管现代电喷摩托车一般均使用符合标准要求的清洁燃油,但长时间使用后,必然会积聚大量的氧化铁、粉尘等固体夹杂物,因此必须定期更换新件。更换周期根据具体使用的油品情况而定,长期使用符合标准要求的清洁燃油的车,可以在发动机大修期或更换电动燃油泵时更换。

上一页  [1] [2] [3] [4]
