拆装及维修轻骑小踏板139发动机(一)
来源:本站整理  作者:佚名  2013-03-04 19:06:35

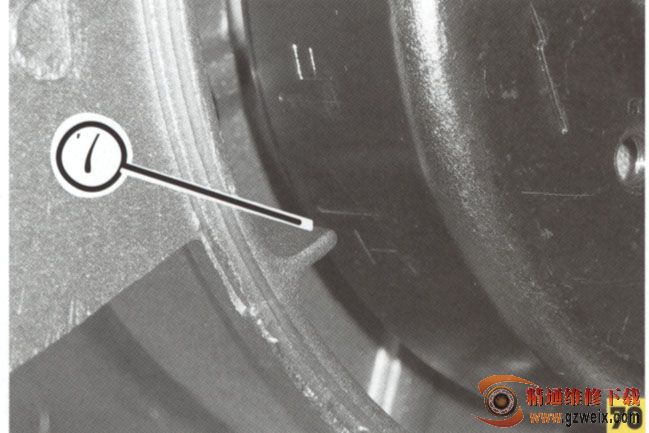

    逆时针旋转曲轴,使凸轮轴进、排凸轮突出部分朝下,并将飞轮上的“T”标记⑦与右侧曲轴箱上的指示对齐。

    在凸轮链条和凸轮轮齿上涂抹清洁的发动机机油。

将凸轮链轮上的指示两圆孔与汽缸头对齐。如图70

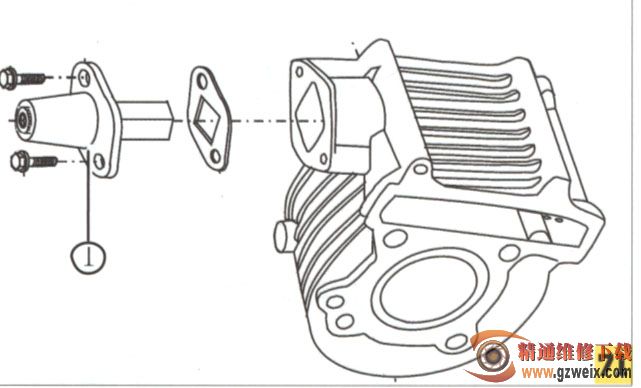

    安装链条涨紧器①,放上涨紧器纸垫,安装在汽缸上,用两螺钉拧紧至指定扭矩值,如图71所示。



扭矩值:10N·m

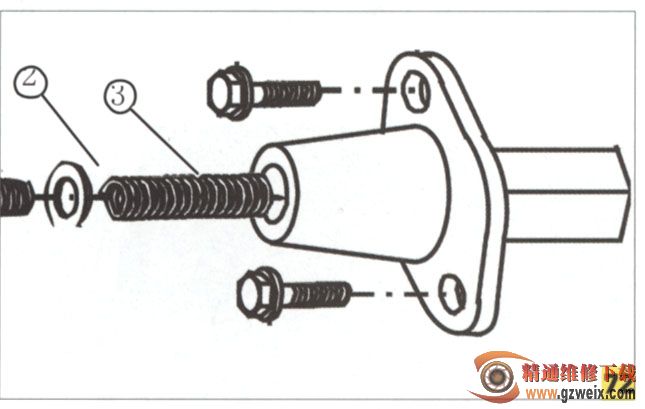

    使用新O型圈②,在O型圈上涂抹干净的发动机机油。套在涨紧器上,将弹簧③放置至螺钉头部,拧紧螺钉至扭矩值,如图72所示。



扭矩值:0.8N·m



(五)调整气门间隙

转动磁电机,使配气凸轮轴的标记与缸头面齐平④。如图73所示。



将凸轮轴的基圆位置处于上部,将磁电机飞轮上的“T”标记(如图所示)与右侧曲轴箱上的指示刻线对齐⑤。且凸轮轴凸起部分朝下。如图74所示。

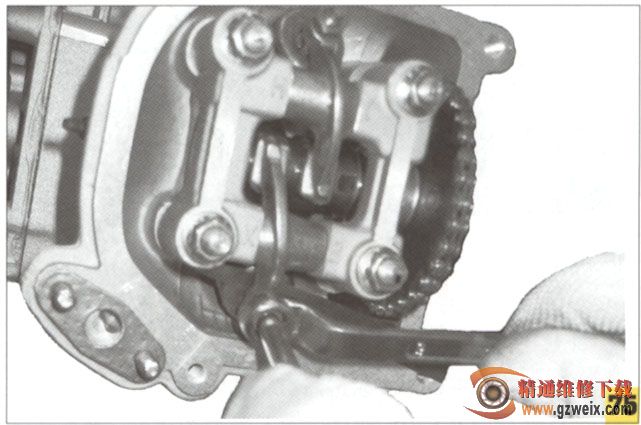

    调整气门间隙并紧固至规定值。并锁紧螺母达到规定扭矩值。如图75所示。



    扭矩值10N·m

气门间隙:0.06mm~0.08mm。
