（六）汽缸头盖组合

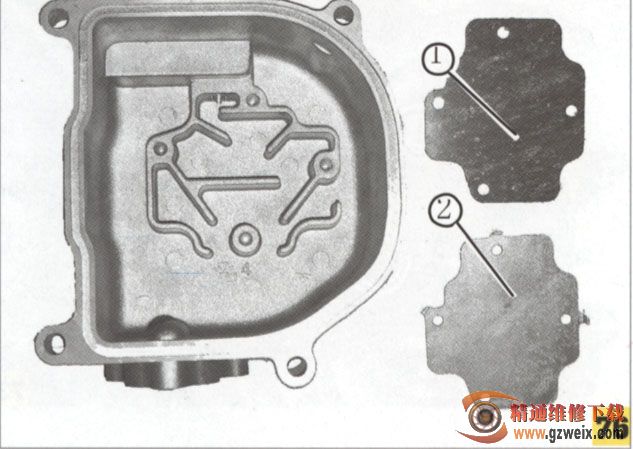

将新的密封垫①及盖板②安装进汽缸头盖内并紧固。

如图76所示。

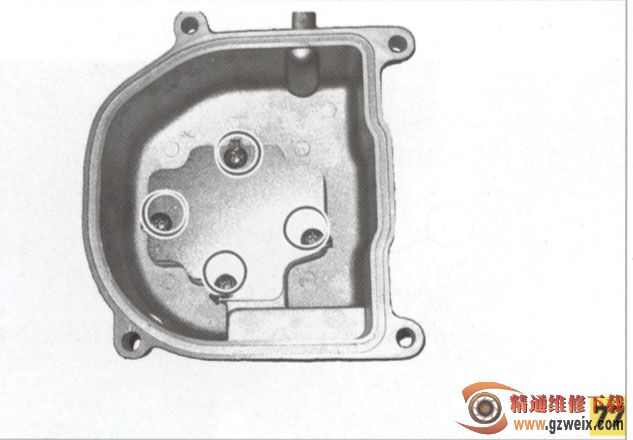

用尖嘴钳将螺钉（如图77所示）锁紧。

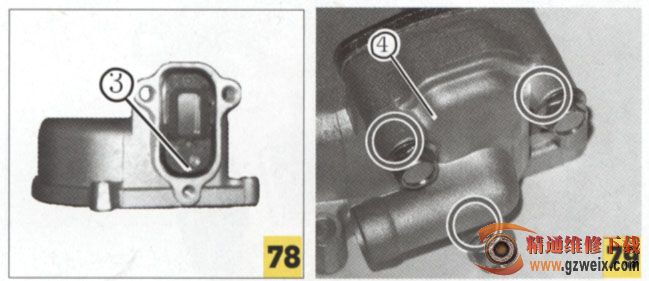

    将簧片阀③组合装在汽缸头盖的相应位置上，盖上簧片阀盖，将簧片阀盖④紧固在汽缸头盖上。如图78、图79所示。将进气铁管一端垫上垫片置于汽缸头盖的相应位置，用螺栓将进气铁管紧固在缸头盖上，并紧固至规定扭矩值。

规定扭矩值：10N·m

      （七）安装汽缸头盖

    将新的橡胶密封⑤安装进汽缸头盖内，如图80所示。

    用各螺钉对角拧固，将缸头盖拧紧到缸头上，并使其达到指定扭矩值。

    扭矢巨值地：10N·m

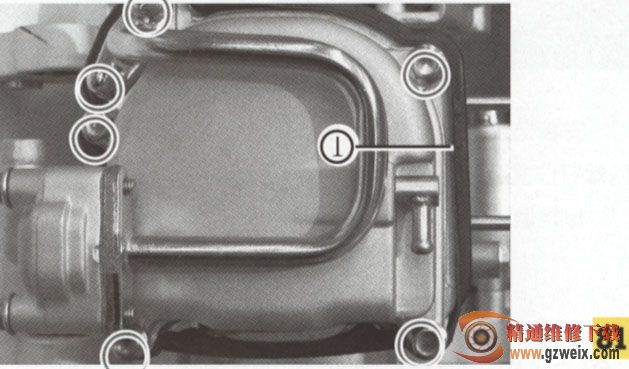

    将缸头护套①套在缸头凸边缘。如图81所示。

安装冷却风扇②，紧固各螺栓并达到指定扭矩值。

如图82所示。

扭矩值：ION-m

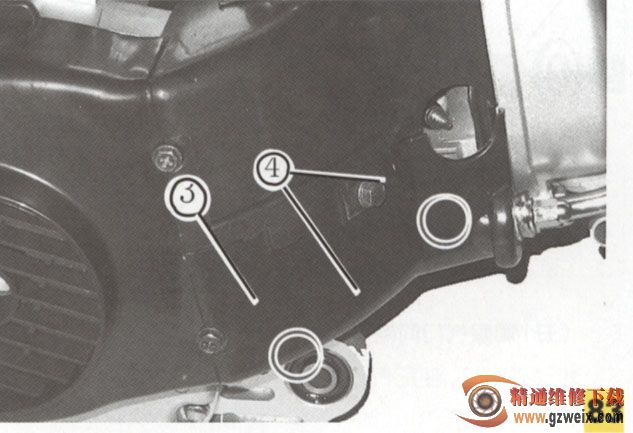

安装风扇盖③、上下导流罩④和螺栓，如图83所示。
