拆装及维修轻骑小踏板139发动机(一)
来源:本站整理  作者:佚名  2013-03-04 19:06:35


检查气门座面的下列情况。

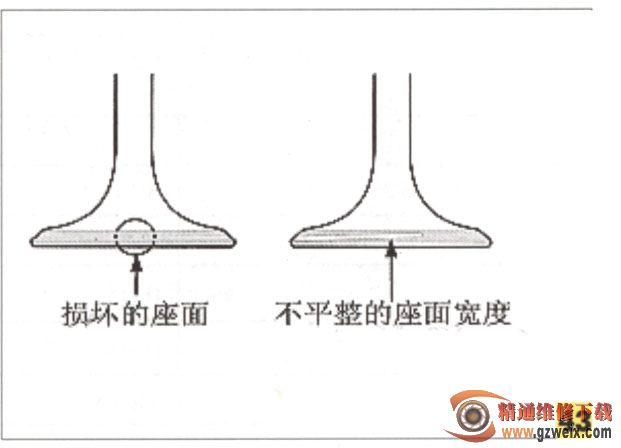

1)损坏的座面:更换气门并修整气门座。

2)座面宽度不平整。

如图43所示。

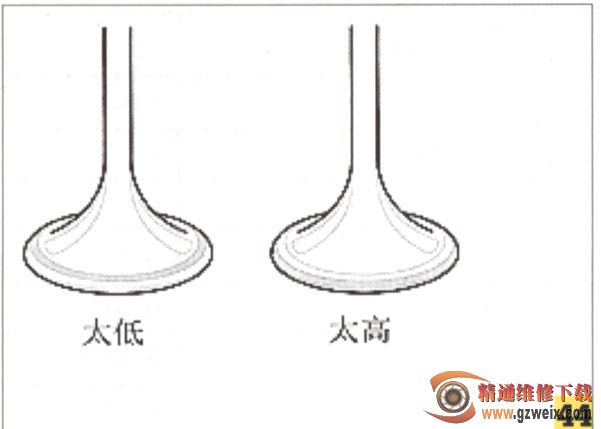

3)接触面(太高或太低)。如图44所示。



气门座的修整

请遵照铰刀制造商的使用说明书进行操作。

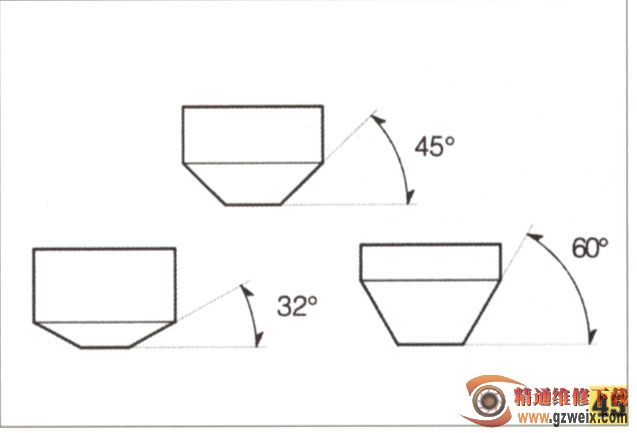

请小心不要过分磨研气门座。如图45所示。

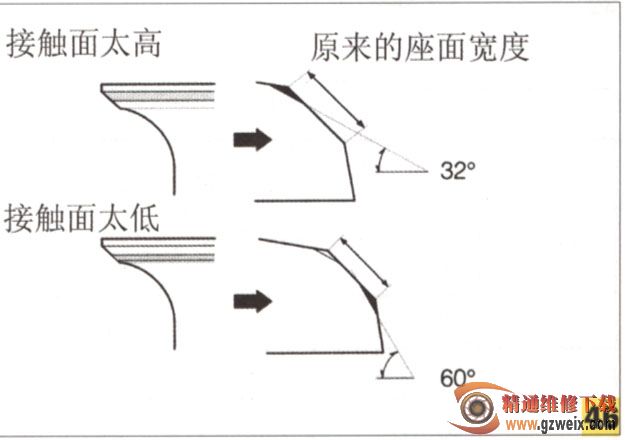

如果气门上的接触面太高,必须使用32°平铰刀降低气门座高度。



如果气门上的接触面太低,必须使用60°内铰刀抬高气门座高度。



使用45°抛光铰刀对气门座进行抛光,直至其符合规格要求。



如图46所示。

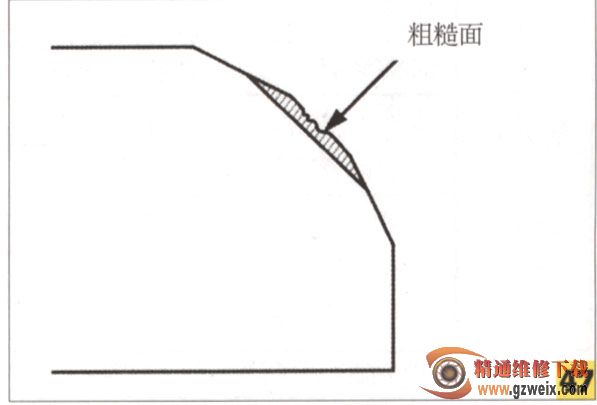

使用45°气门座铰刀磨去气门座上的粗糙或不规则的表面。如图47所示。

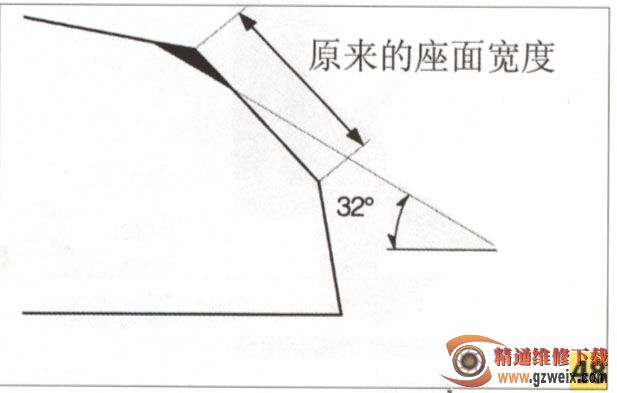

使用32°平铰刀磨去原气门座顶部1/4的长度。如图48所示。

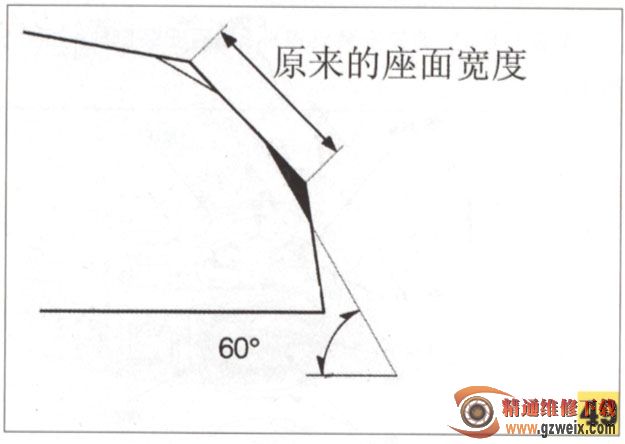

使用60°内铰刀磨去原气门座底部的1/4的长度。如图49所示。



使用45°气门座铰刀将气门座磨研至合适的宽度。如图50所示。
