4 电起动系统
    BJ600GS电起动系统由蓄电池、点火开关、控制开关、熔断器、电起动按钮、起动二极管、电起动继电器和起动电机等电器组成。
    起动电机正极电源线与电起动继电器（电磁）开关动触点相接；电起动继电器动触点的另一端与起动电机相接（起动电机外壳接地）；电起动继电器线圈电源线橙／红色线与电起动继电器线圈、2#GrECUJ1及1 # Gr ECU J 1第18脚接插件橙／红色线并联；电起动继电器线圈电源线绿／黄色线、右手把接插件绿／黄色线与电起动按钮相接。
    离合器开关采用2P接插件，其中黑色线接地；橙／红色线为电起动继电器线圈电源线，与离合器开关串联，离合器开关一端接地。
    电起动工作流程：蓄电池12 V正极电源→熔断器（15A）→点火开关→点火开关在ON位置→12 V正极电源→电起动按钮→电起动继电器线圈于离合器开关→起动二极管→ECU控制→电起动继电器接地回路导通→电起动继电器动触点吸合→12V正极电源→起动电机通电工作。

    5 照明、信号系统
    5.1照明系统

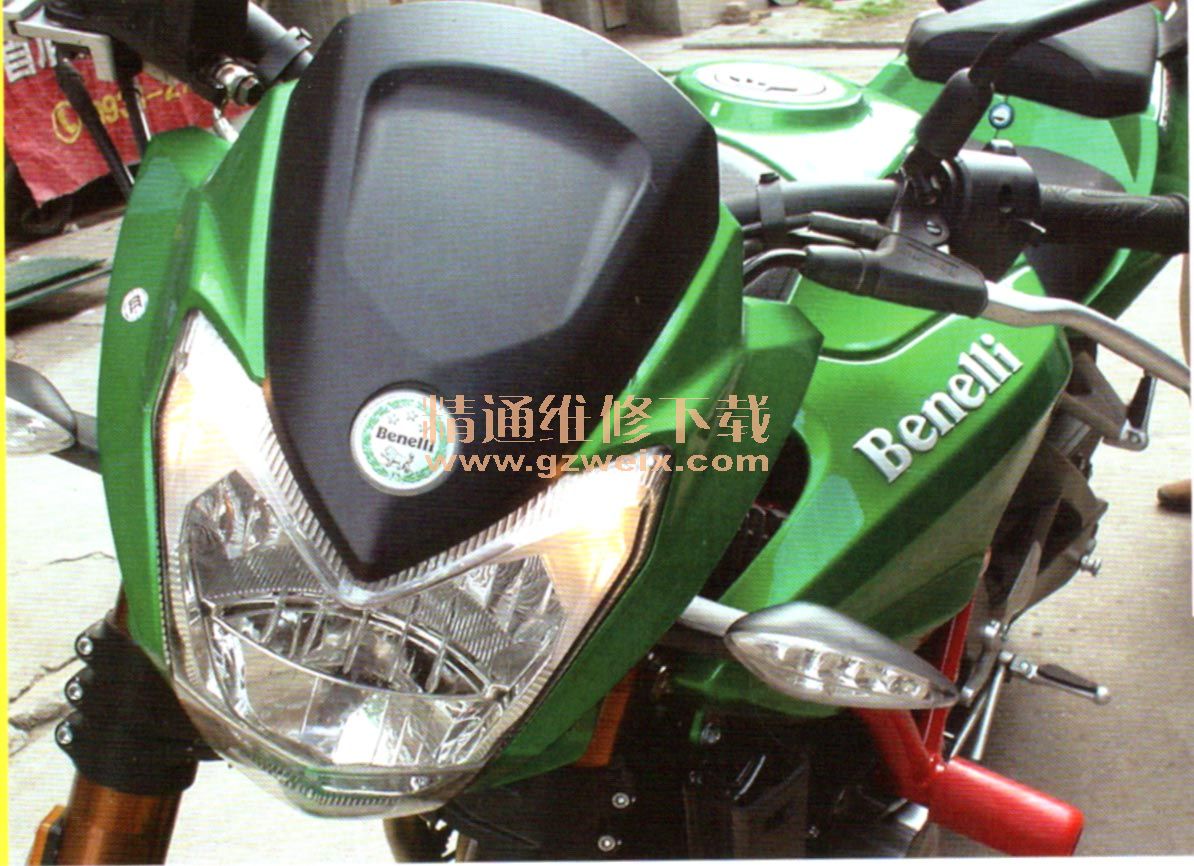

    照明系统由蓄电池、点火开关、熔断器（10A）、大灯继电器、手把控制开关、前大灯、尾灯和牌照灯等电器组成BJ6000S前大灯（见图5）用电功率较大  （12 V/35/35 W ），用手把开关直接控制前大灯，因通断电流大而易损。为确保照明电路稳定性和自动化控制程度，照明电路通过1 # Gr ECUJ1控制大灯继电器。

    a）大灯继电器接线方式：大灯继电器接插件有4根不同颜色导线，其中红／白色线与蓝／绿色线同为大灯继电器线圈电源线。大灯继电器电源线红／白色线与制动开关串联，大灯继电器线圈电源线蓝／绿色线与1 # Gr ECU J 1第2脚接插件蓝／绿色线相接，大灯继电器线圈电源受1 # Gr ECUJ1的控制。

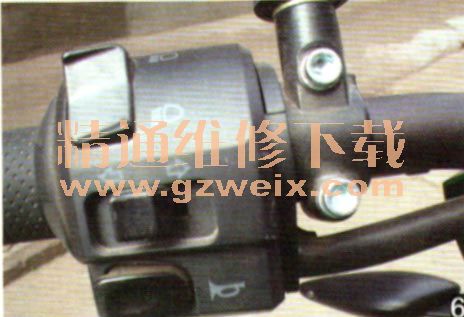

    b）左手把开关及开关接线方式：左手把为机械式组合开关（见图6），组合有转向开关、前大灯变光开关、电喇叭按钮。左手把开关采用9P式接插件与电路相接。接插件9根导线中：1）点火开关控制正极电源线，红／白色线（2根线）并联，与电喇叭按钮、闪光继电器、后制动开关、前制动开关并联；2）．绿／白色线与警示灯二极管、前右转向灯、后右转向灯并联；3）绿／黑色线与警示灯二极管、前转向灯、后转向灯并联；4）黄／红色线与黄／红色线在同一接插件中并联，与前大灯继电器动触点相接（前大灯正极电源线）；5）蓝色线为左手把开关控制前大灯正极电源线，与仪表盒接插件蓝色线、前大灯接插件橙／黄色线并联；6）淡蓝色线为前大灯位置灯电源线。7）蓝／红色线与黄／红色线，由大灯继电器触点开关控制，蓄电池正极12V电源的通断。

    c）大灯照明电路控制电路流程：大灯继电器线圈→红／白色线→制动开关→红／白色线于点火开关→点火开关在ON位置→蓄电池正极12 V电源→灯光熔断器（10A）于12V正极电源→大灯继电器线圈→1 # Gr ECU J 1控制→大灯继电器线圈接地回路导通→大灯继电器开关（触点）接通黄／红色线、蓝／黄色线→正极12 V电源一黄／红色线→左手把开关。

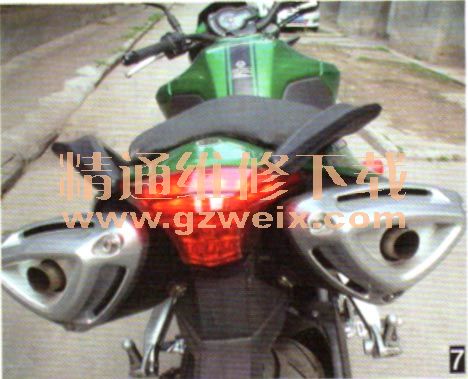

    左手把开关控制黄／红色线与蓝色线（通、断）→黄／红色线与淡蓝色线接通→前大灯（变光）→远、近光灯照明，前大灯，仪表盒远、近光指示灯、尾灯（见图7）工作。
