简析数显游标卡尺在摩托车维修中的应用(2)
来源:摩托车技术  作者:佚名  2015-04-03 08:11:32

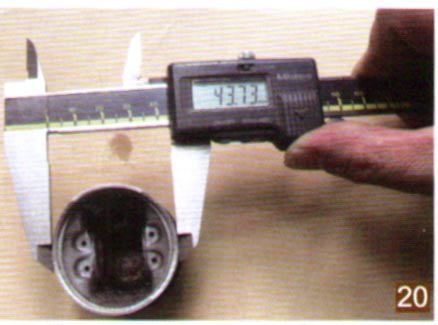

    9)持数显游标卡尺测量活塞裙部尺寸及活塞销孔座方向尺寸(见图19、图20),即活塞的椭圆度为:43.98 - 43.75= 0.25 mm,基本在允差范围内(活塞椭圆度标准值:0.08~0.25 mm)。

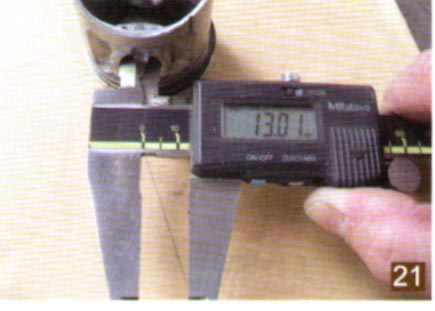

    h)将张开的数显游标卡尺卡爪伸入活塞销孔内,测量活塞销孔内径尺寸,测量的数值为13.01 mm(见图21)。新活塞销孔径尺寸为13.000~13.008 mm,稍有轻微磨损。

    i)将张开的数显游标卡尺卡爪伸入活塞裙部内止口,测量活塞内壁的定位基准尺寸为41.06 mm(见图22)<标准值为(41±0.025) mm>,尺寸稍大,这是加工活塞的基准孔,不影响使用。

    J)将张开的数显游标卡尺卡爪伸入活塞裙部铸件毛坯内壁(左右两侧),测量活塞裙部单边尺寸分别为2.15 mm, 1.83 mm(见图23)。计算活塞裙部单边对称度为(2.05~1.83) /2=0.11 mm,基本在允差范围内

  (标准值≤0.20 mm)。
    k)持数显游标卡尺分别测量活塞顶部进排气门凹槽边与活塞头部边缘尺寸分别为1.07 mm, 1.05 mm
(见图24),基本符合要求。若该边缘尺寸过宽,可能会使气门撞击活塞进排气门凹槽边。
