2 原因分析
a）压定位销的压床介绍（见图3）：压定位销时，用压床上的夹具的上方来定位，调整压床压杆的行程来控制定位销的露出尺寸，然后把定位销放人到压床的夹具放入点，最后把节流阀体放到夹具上，开始压定位销。

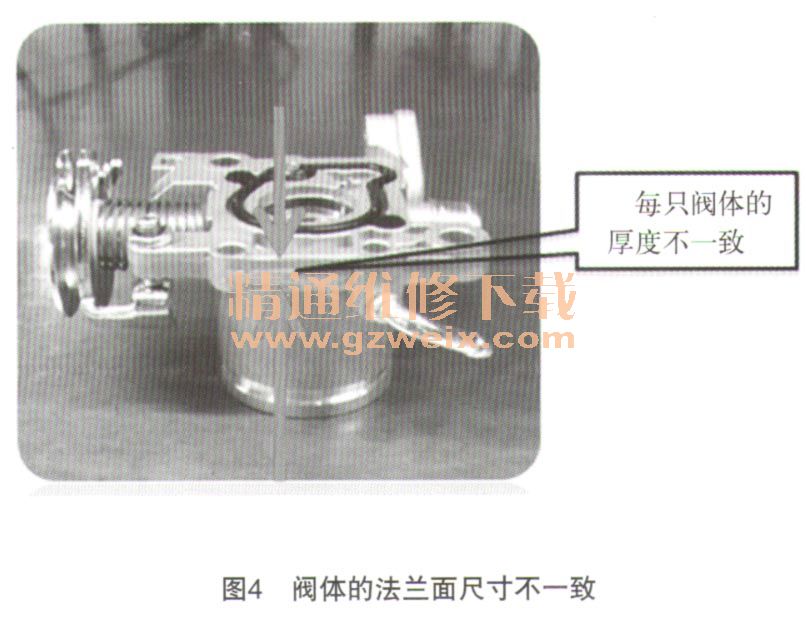

b）独对压销的夹具评审，设计貌似都非常合理，但结合节流阀体考虑的话，可以发现，由厂每只阀体的法兰面尺寸都不太一致（见图4），使得压出来的定位销高度不一致，导致尺寸不合格。

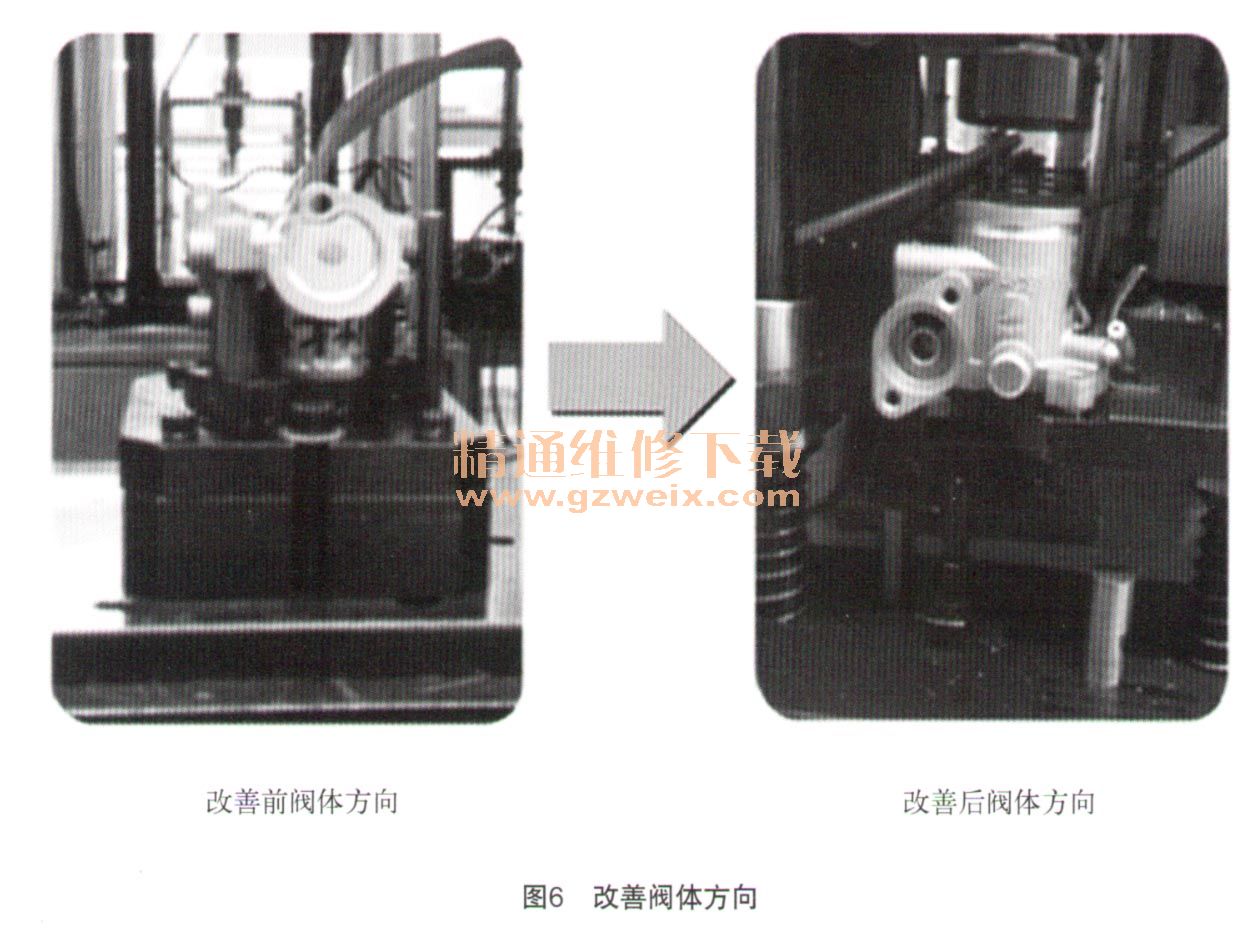

新夹具的设计是将整个节流阀体翻转，将定位销放在节流阀体下方，设置限位柱，由负压冲头带动节流阀体下压，压到限位柱时弹起，完成整道工序（图6、图7）。
