一辆行驶里程约3.5万km，配置639底盘，M272978 V型6缸发动机，722685手自一体5速变速器的进口奔驰125周年纪念版VIAND。客户反映：在启动该车辆时，车辆仪表有时会黑屏，这种现象说不定什么时候就会出现，没有规律可循，有时几天不会出现，有时一天会出现好多次。在出现故障时，除了会显示仪表黑屏，车辆行驶一切正常，没有动力下降和挡位缺失的感觉，由于车辆是偶发故障，于是准备将车辆先开到车间进行基本检查。
    然而准备打车时，这种现象还真出现了，于是赶紧将车辆开到车间，开到车间后为了不盲目的维修（因为这种现象不好遇），我们仔细地进行了相关功能的检查和测试，检查车辆功能结果如下：
    1．车辆仪表显示黑屏；
    2．仪表上各个表指针都指示到“0”位；
      3．左前门玻璃和右前门玻璃不能正常使用；
    4．前天窗和后天窗不能使用；
    5．喇叭功能失效；
    6．大灯喷水功能失效；
    7．打开大灯开关，大灯不亮；
    8．空调功能失效；
    9.OCP控制模块大部分功能不能使用；
    10．转向灯功能失效；
      11．倒车影像不能使用；
    12．雨刮功能失效；
    13．危险警告灯可以使用；
    14．驾驶员座椅可以使用，副驾驶员座椅不能使用；
    15．电动滑门可以正常使用；
    16.OCP控制模块上面的背景灯光可以正常使用；
    17．发动机和变速器功能一切正常。

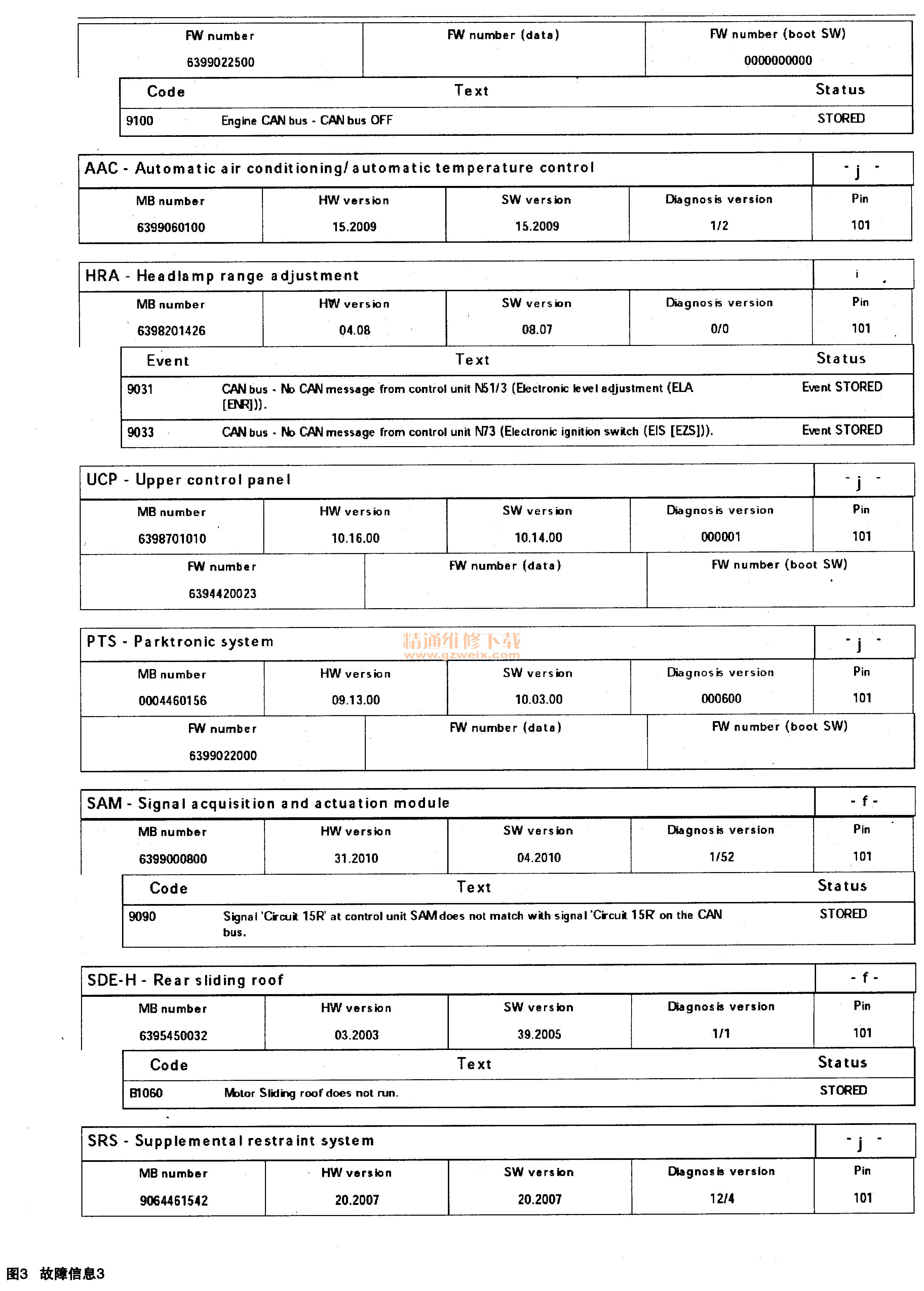

    连接奔驰专用诊断仪STAR-D进行车辆快速测试，故障码如图1-图4所示。

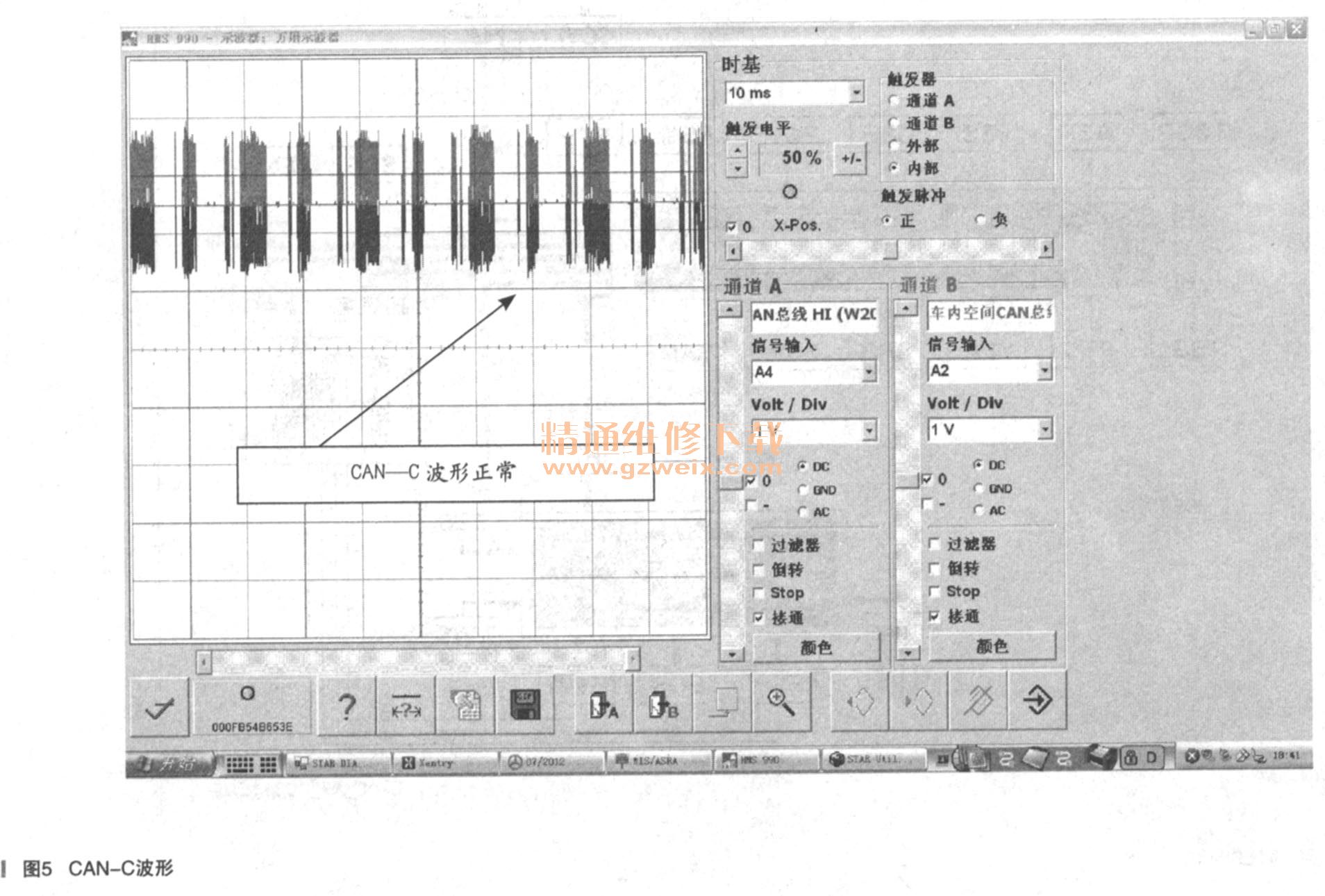

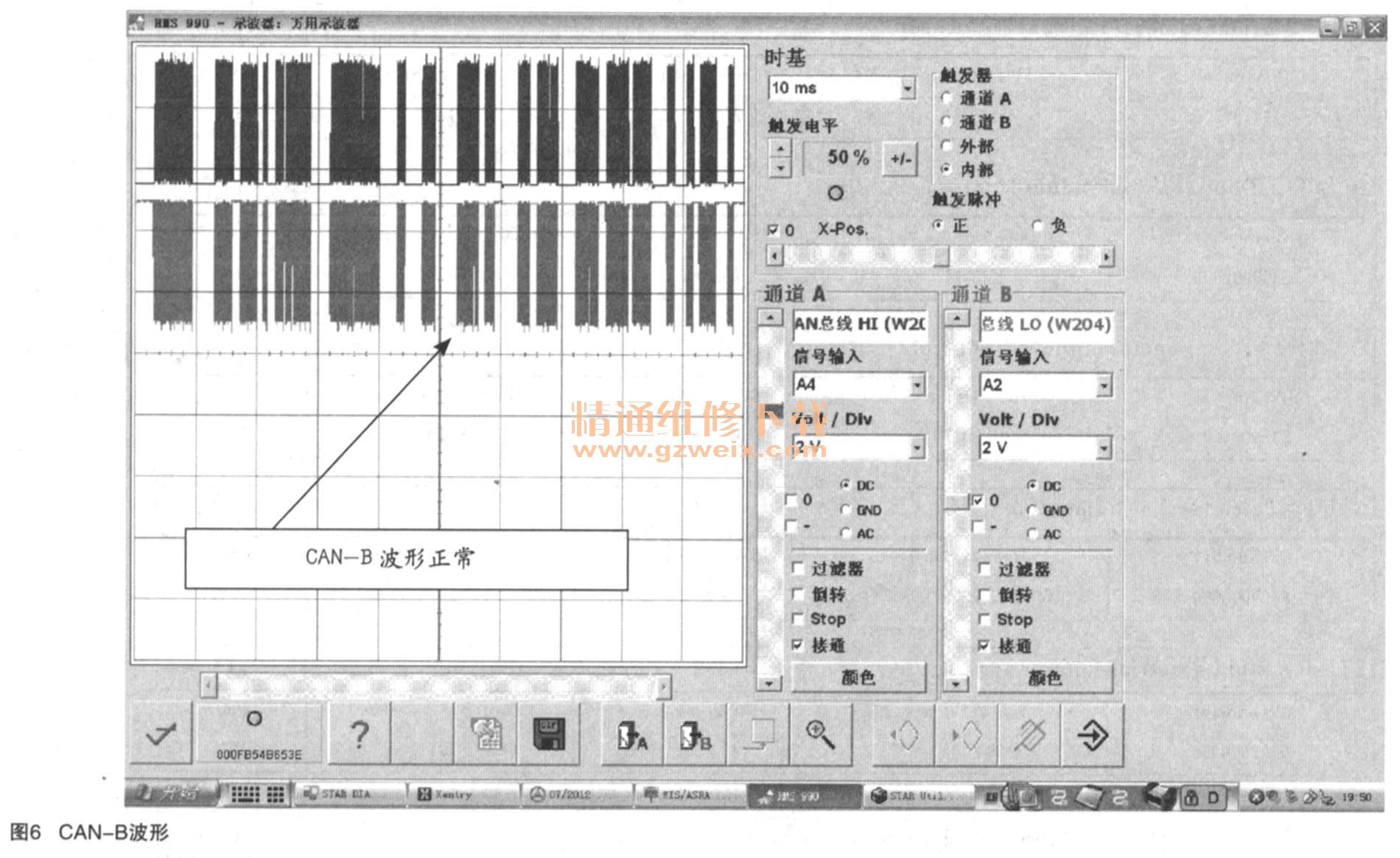

    根据诊断仪诊断快速测试的结果可以看出都是报和CAN线相关的故障，于是拆掉位于右前脚坑侧面的护板，找到车身控制总线CAN-B和发动机控制总线CAN-C，进行相关的基本检查。检查CAN-C系统中的电压CAN-H为-2.8V， CAN-L为2.2V，正常，检查CAN-B系统中的电压CAN-H为-0.7V， CAN-L为4.3V，正常，利用奔驰HMS990测量的波形如图5、图6所示。
