一辆行驶里程约17.2万km的奔驰S320型轿车。该车雨天行车时驾驶室进水，排干水后，电动门锁正常，但过了几天后，用遥控器和辅助车门锁钥匙均锁不上车门。
    故障检修：
    （1）故障原因分析
    根据故障现象和产生故障前所遇到的实际情况分析，可能的故障原因有：
    1）中控门锁控制线路连接处受潮而漏电，或锈蚀而接触不良。
    2）中控门锁驱动器损坏。
    3）中控门锁控制器有故障。
    （2）故障检修方法
    1）验证故障症状。首先使用遥控器和车内门锁开关进行开锁和锁门试验，车门锁都不工作，并且听不到车门锁气动泵工作声音。

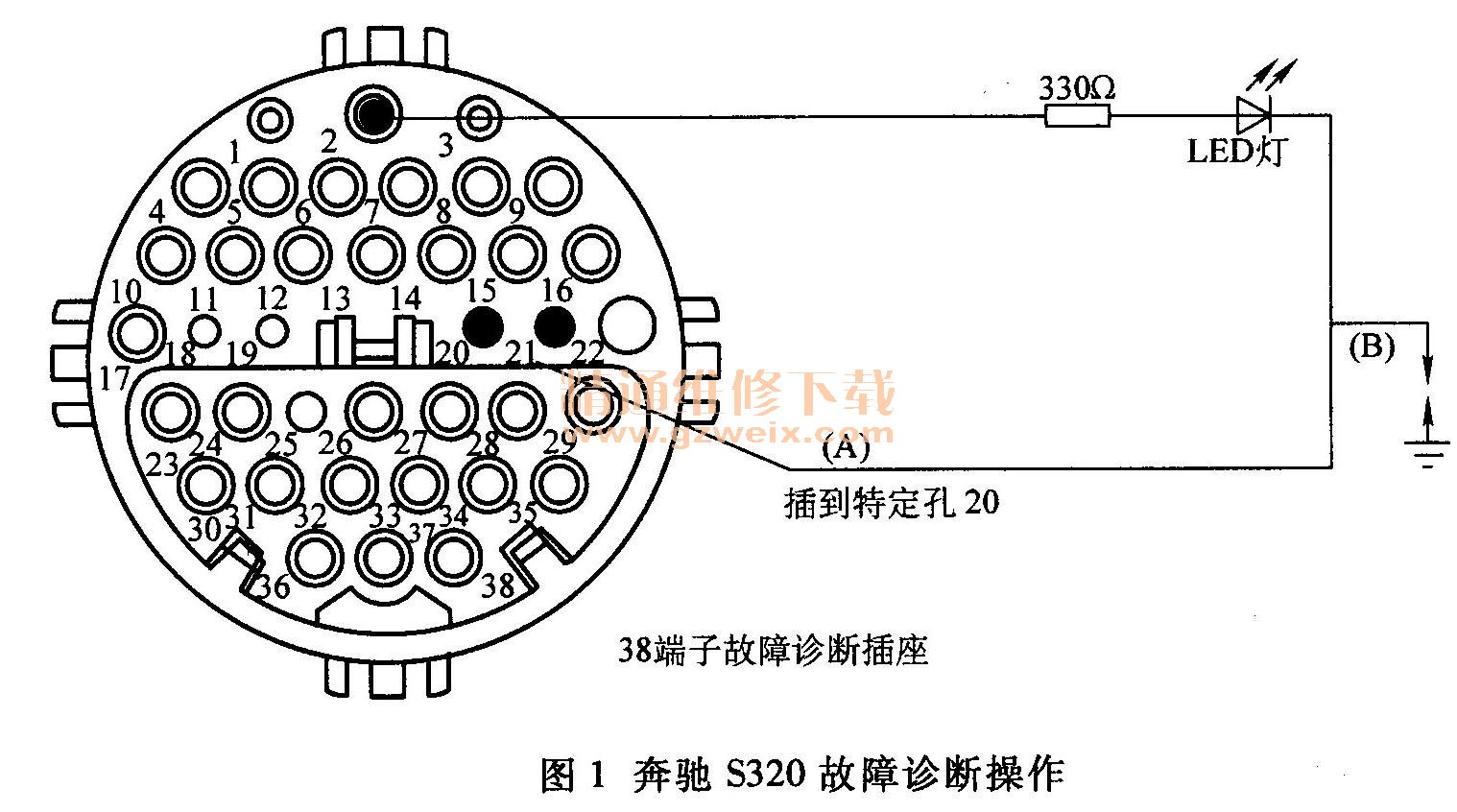

    2）进行故障自诊断操作，以获取故障码。找到38端子的故障诊断插座，将试灯一端接在2号端子和20端子，另一端搭铁（图1）；接通点火开关（ON），试灯的搭铁端（B端）搭铁4s后离开，试灯闪示故障码17，表示中控门锁气动控制器不良。

    3）检查中控门锁气动控制器。将后座拆下，再拆下中控门锁气动控制器（注意气动门锁真空管的连接位置），发现中控门锁气动控制器有进水的痕迹。将其解体后，发现控制器内部的电子元件已严重腐蚀，无法修复。
    （3）故障处理措施
    更换中控门锁气动控制器，遥控器和辅助车门锁钥匙均可锁门，故障排除。
    故障分析：将试灯的一端按图1所示连接于故障诊断插座端子2和20后，将试灯的B端搭铁4s左右，离开后试灯即可通过闪烁显示故障码。如果中控门锁气动控制器储存有几个故障码，需再次将试灯B端搭铁4s，试灯闪示下一个故障码；所有故障码都已闪示时，再将试灯的B端搭铁4s左右，试灯将重复闪示已闪示过的故障码。

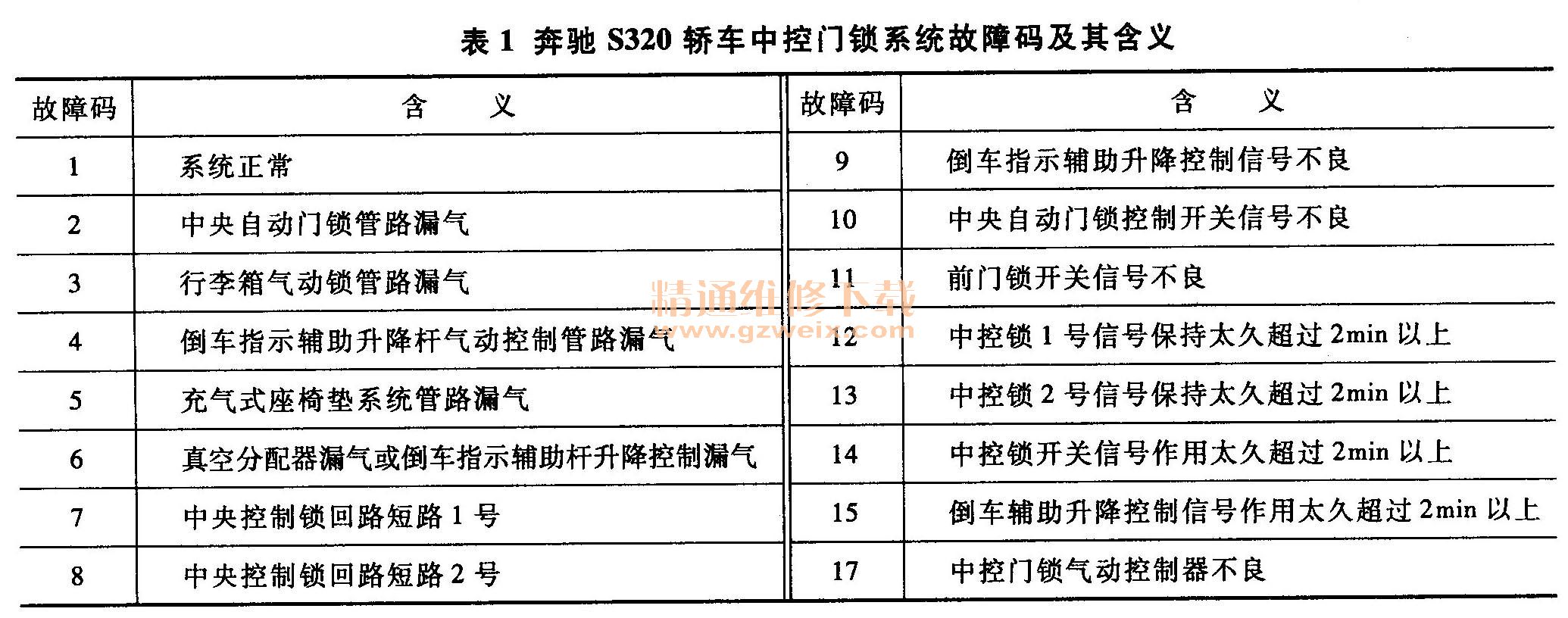

    奔驰S320轿车中控门锁系统故障码及其含义如表1所示。
