一辆行驶里程约1500km，底盘号VWDD222162，276双涡轮增压发动机，装配驾驶室管理和数据系统以及联网功能COMAND Online的奔驰S320轿车。客户反映：该车CAMAND显示屏打不开，开关不起作用，并且仪表上出现报警。

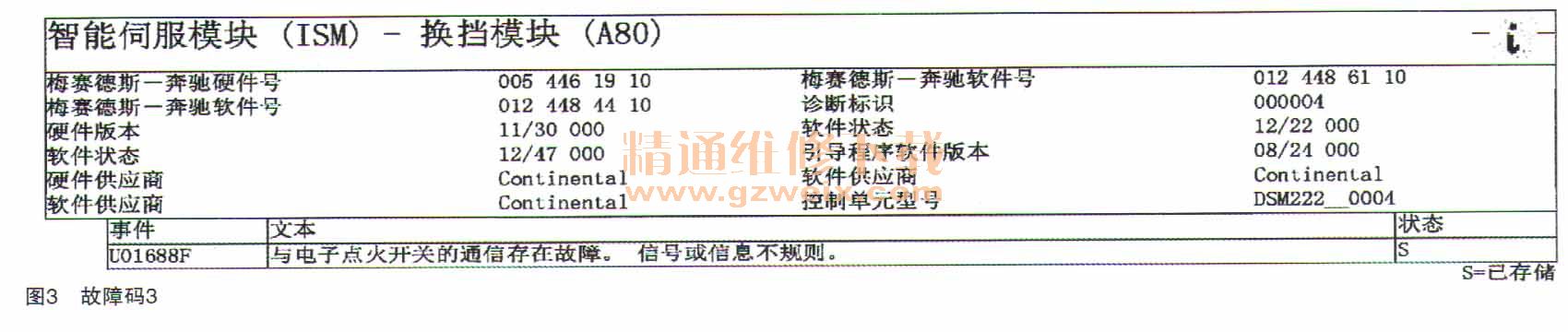

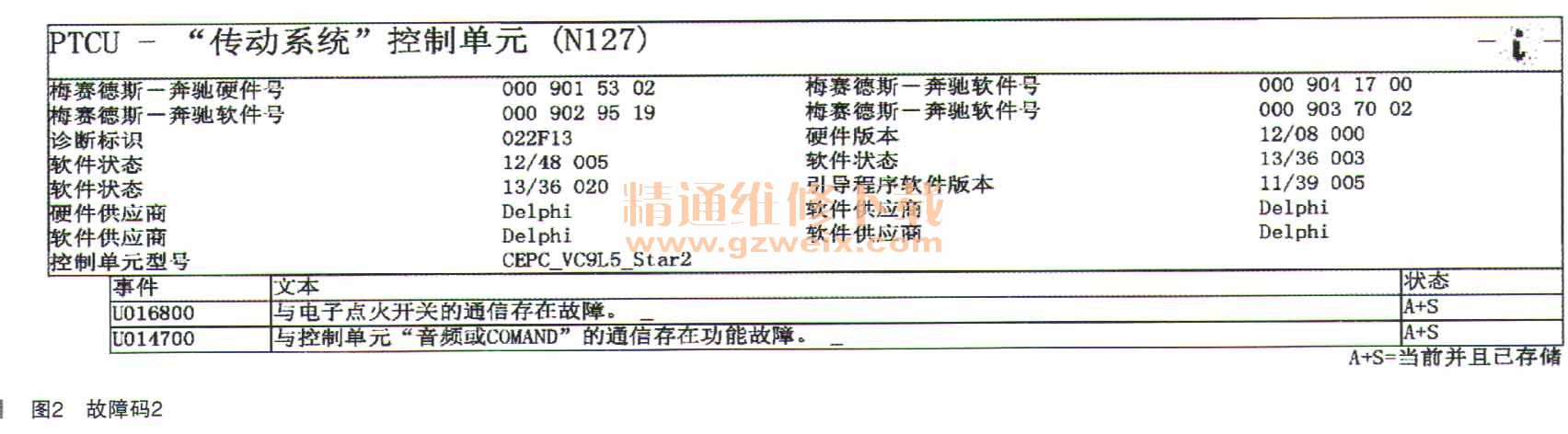

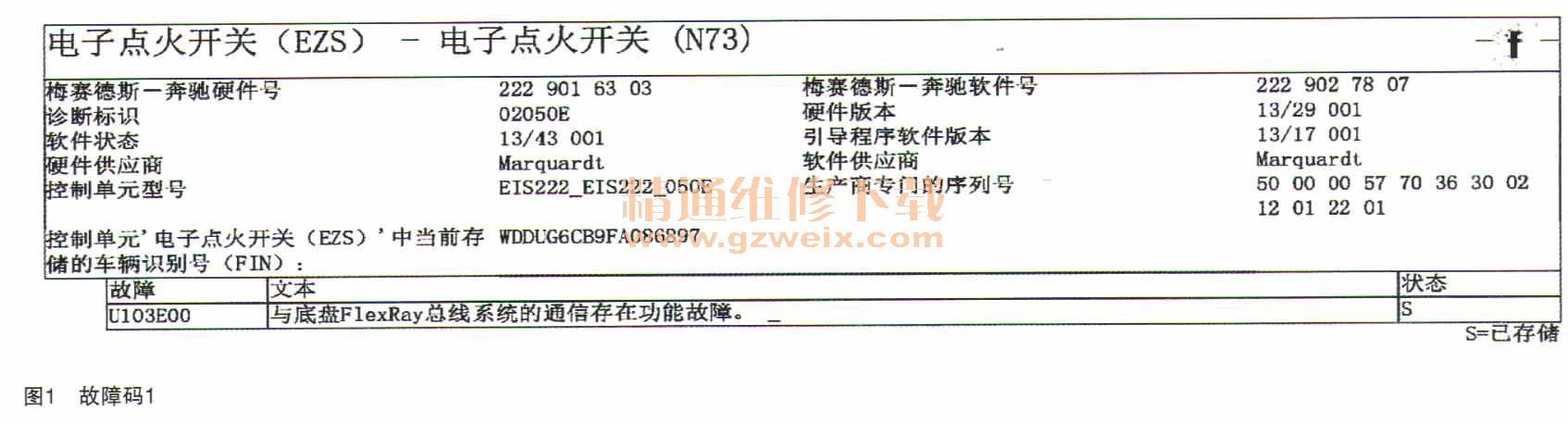

    故障诊断：接车后打开点火开关，仪表上立即出现“交通标志辅助功能停止运作”等报警，同时发现COMAND显示屏黑屏，操作开关没有反应，检查发现马鞍台上的按钮开关除双闪开关正常外，其余均没有反应。连接诊断仪读取故障码，发现主要报了与底盘F1exRay、电子点火开关、COMAND等通信方面的故障码，如图1～图3所示。

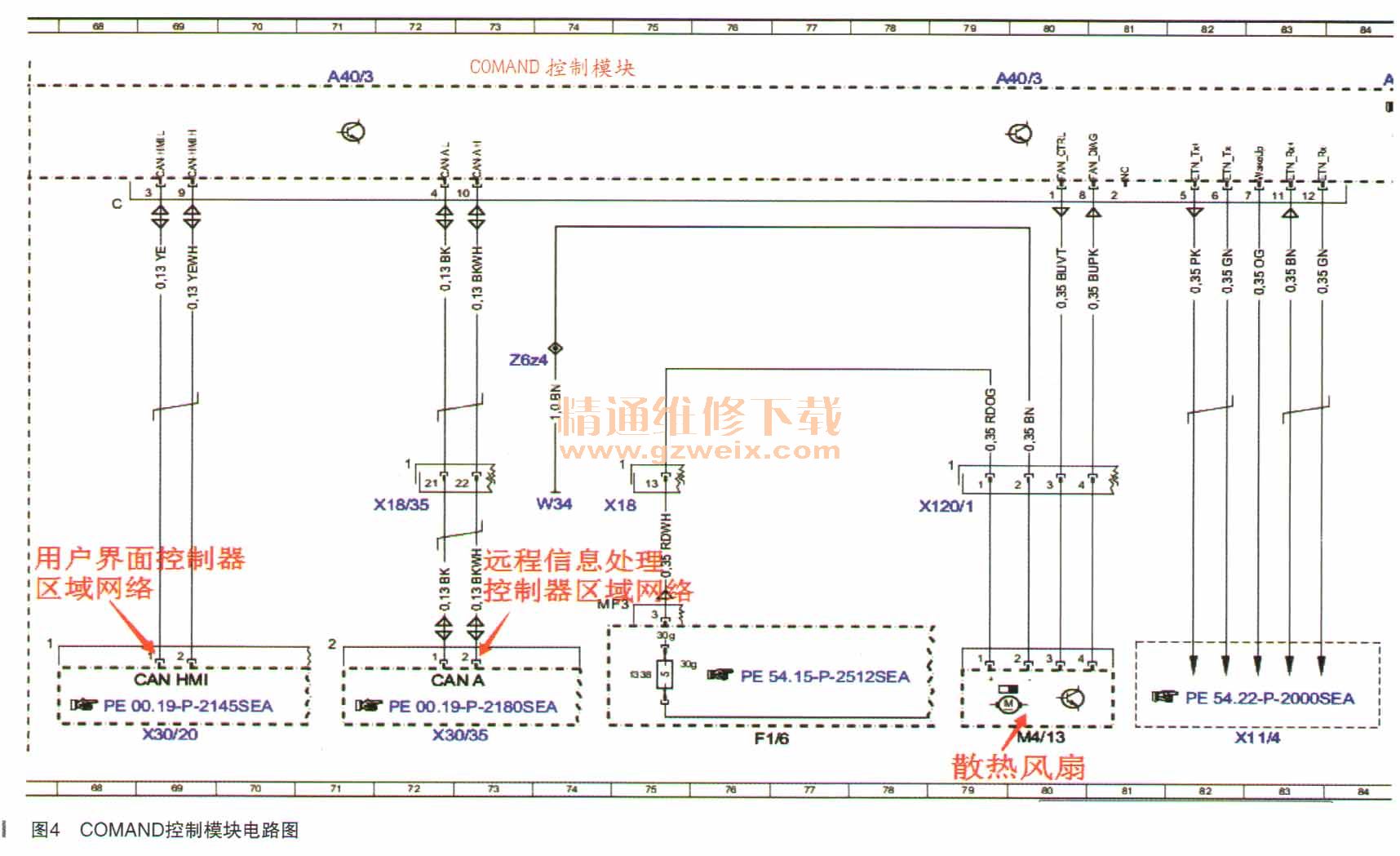

      同时发现在控制模块列表中少了4个控制模块，分别为COMAND控制模块（A40/3）、COMAND显示屏（A40/8）、TPAD触摸垫（A105）、COMAND操作模块（A40/9）。根据功能原理，COMAND控制模块在这些系统中是网关作用，准备重点检查COMAND控制模块。根据电路图（如图4所示），检查了F1/6保险丝盒里的。22保险丝（COMAND系统30g供电保险丝），正常，拆掉COMAND控制模块，测量COMAND的搭铁也正常。

    对COMAND进行断电处理后，故障依旧。接着准备对CAN线进行测量，与上代221车型不同的是，221车型上与A40/3相连的是CANA和CAN F，而222车型上用的是CAN A和CAN HMI，实际测量CAN A为2AV、2.5V，正常，CANHMI为2.5V、2.7V，也在正常范围内。于是判断为COMAND控制模块内部故障，订货更换后，系统恢复正常。
