一辆行驶里程约5万km,车型为W246有2014年奔驰B200旅行车。用户反映:该车仪表显示“请勿行驶,速到特许服务中心检测。”
检查分析:维修人员检测发动机控制单元,发现故障码00028—动力系统CAN总线存在功能性故障,总线已关闭。

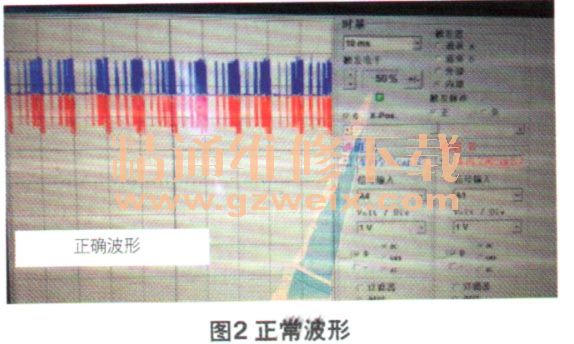

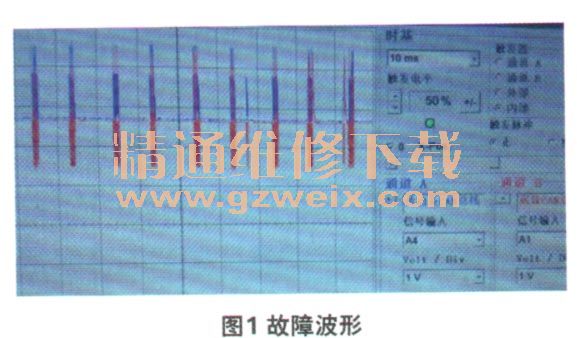

测量CAN总线的线间电阻,阻值为60Ω,正常。发动机怠速运转时,测量总线的信号波形,发现其高位与低位信号不对称(图1),说明信号受到了干扰。检查车内情况,没有发现改装或添加设备的现象。在这种情况下,只能逐一断开各控制单元,以便确定干扰信号的来源。首先断开发动机控制单元的插接器,发现当插接器断开后,信号波形立刻恢复了正常(图2)。检查插接器,发现CAN总线的插孔孔径偏大,这很有可能会导致线路的接触不良。
故障排除:修复发动机控制单元插接器,试车确认故障排除。
