一辆行驶里程约2008年奔驰CLK200轿车。该车因CD换碟机无法读碟而进厂检修。
故障诊断:接车后,试车验证故障,故障确实存在。该车使用的是NTG2娱乐系统,配有影音控制系统(COMAND)和6碟CD换碟机。经检查发现收音机和车载单碟CD播放器都能正常工作,只是CD换碟机无法读碟,但能听到换碟的声音。此外,车载电话功能也无法正常使用。

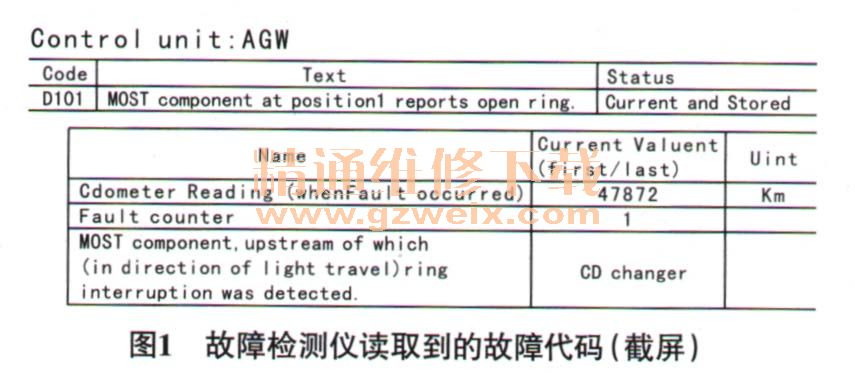

连接故障检测仪,对车辆进行快速测试,在COMAND系统中读取到1个当前故障代码“D101 MOST component at position 1 reports open ring”,其含义为MOST组件在位置1存在断路;查看故障代码的详细信息,CD changer (CD换碟机)提示“MOST component, upstream of which(in direction of light travel)ring interruption was detected”,也就是说CD换碟机上游的MOST网络存在断路(图1)。

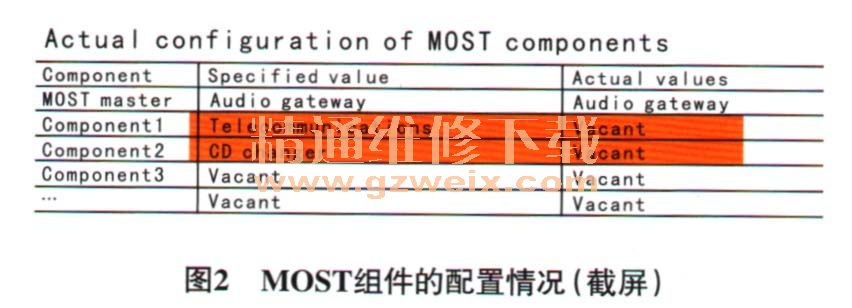

根据故障代码的提示,先检查MOST组件的实际配置,发现该车的COMAND系统有3个部件,分别是AGW(音频网关)、Telecommunications(车载电话)和CD changer(CD换碟机)。然而检查实际值时却发现该车的电话通讯和CD换碟机均处于空置(未配置)状态(图2)。AGW是COMAND系统的网关,且在装配NTG2的系统中AGW和COMAND是集成在一起的,由于COMAND系统可以工作,所以可以判定AGW的供电是正常的。
随后利用唤醒测试,尝试唤醒COMAND系统的各个元件,发现CD换碟机是可以被唤醒的,而车载电话却无法唤醒(图3),这说明CD换碟机是有供电的,但由于MOST环路中可能存在断路,因此CD换碟机不一定有数据传输。根据上述检查结果,初步判断故障点在车载电话部分。
为以防万一,维修人员决定还是先拆下CD换碟机,检查其供电和搭铁,均正常;但MOST网络并没有信号输出。结合之前的检查结果,判断车载电话模块故障导致MOST网络中断,从而使CD换碟机也无法正常使用。查阅维修资料,查找到车载电话模块的安装位置在行李箱右侧饰板后部。拆开饰板检查,确认车载电话模块的外观并无异常,没有进水腐蚀的迹象。接通点火开关,MOST网络也没有光源发出。查阅相关电路图(图4),断开车载电话模块的导线连接器,测量其供电,无供电;测量车载电话模块的唤醒线,也没有电压。从电路图可以看出,车载电话模块的供电经过驾驶人侧熔丝盒(F34)内的36号熔丝(7.5 A)。拆下F34的盖子检查,发现36号熔丝熔断。

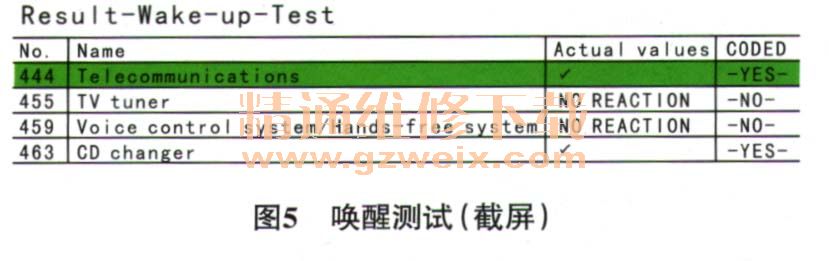

故障排除:经过仔细测量,在确认熔丝两端不存在短路故障后,维修人员插上1个7.5 A的熔丝,接通点火开关,再次查看车载电话模块的供电,电压为12 V,MOST网络在车载电话处有光源发出,车载电话功能也恢复正常。再次用故障检测仪进行唤醒测试,车载电话和CD换碟机均能被唤醒(图5)。查看实际值,车载电话和CD换碟机的状态也恢复正常(图6),CD换碟机也能正常使用了。
维修总结:车载电话模块的熔丝熔断,使得车载电话不能正常工作,这也造成了MOST网络的中断;而在MOST网络中位于车载电话下游的CD换碟机,因不能通过MOST网络传递数据也无法正常工作。
相关资料:2015年4月奔驰WIS维修系统
