一辆行驶里程约3.1万km、装配272发动机的奔驰E300轿车。该车因一键启动功能失效而进厂检修。

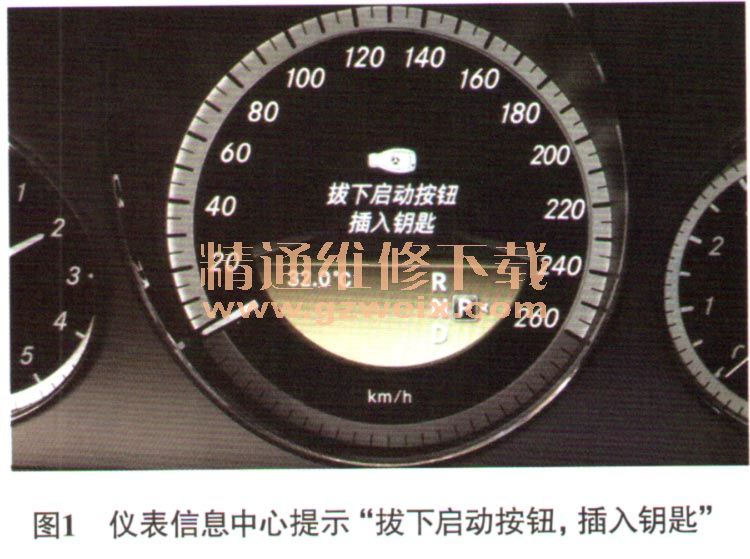

故障诊断:接车后,试车验证故障,按下一键启动按钮尝试启动发动机,仪表信息中心出现“拔下启动按钮,插入钥匙”的提示信息(图1)。于是拔下一键启动按钮,插入钥匙启动,发动机能够顺利启动,且启动后仪表上无任何报警提示。由此可知该车的故障仅是一键启动功能失效,并无其他异常。

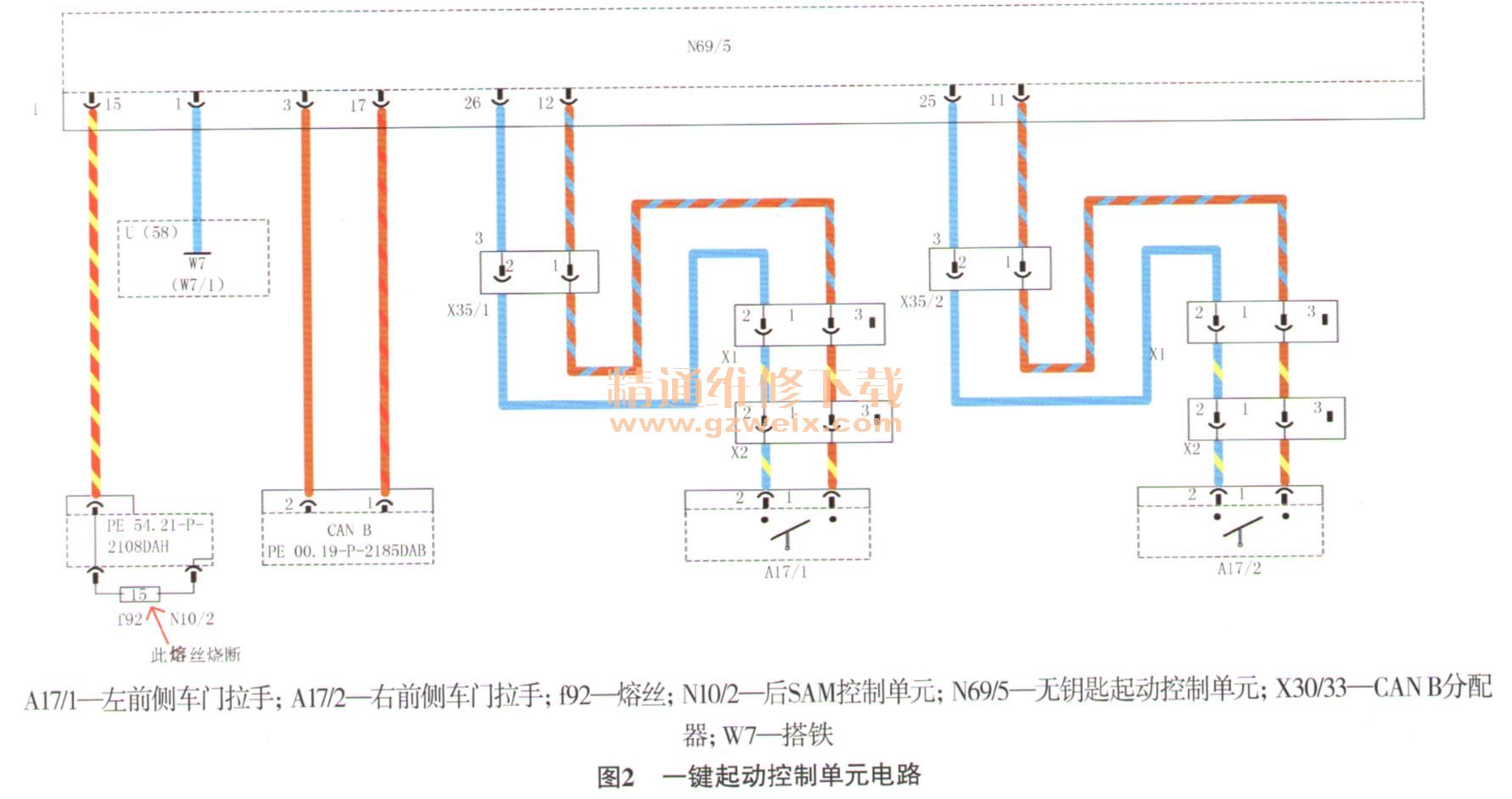

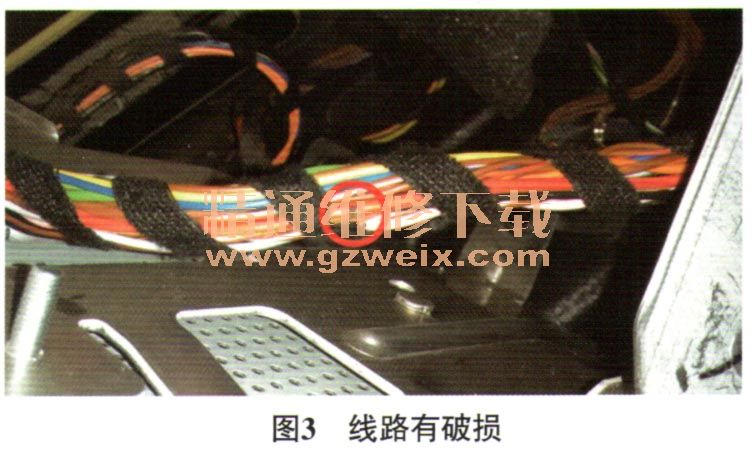

连接故障检测仪对车辆进行快速测试,发现无法检测到一键启动控制单元。查阅维修资料,找到一键启动控制单元的电路图(图2),根据电路图,拆开后备箱右侧内衬,断开一键启动控制单元导线连接器,测量端子巧的电压,为0v,进一步检查发现后SAM控制单元中的熔丝f92熔断。测量该熔丝座对搭铁的电阻为0Ω,说明线路中存在对搭铁短路的故障。顺着供电线路检查,果然发现一处线束磨损(图3)。
故障排除:对线束进行包扎处理,并更换熔丝后,一键启动功能恢复正常。
