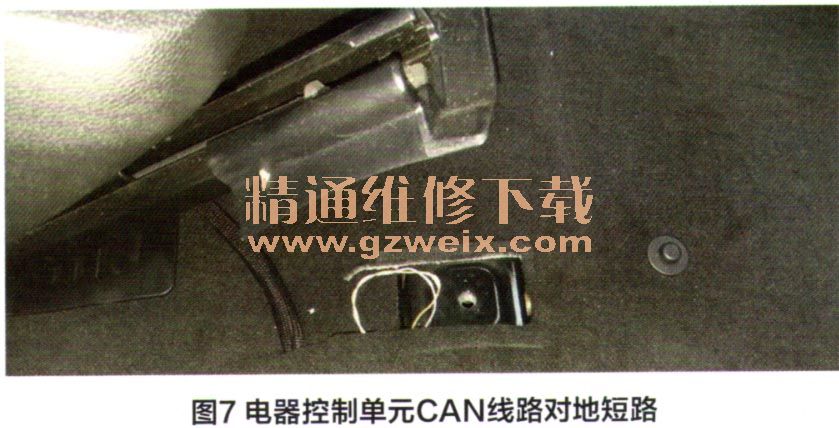

拆下右侧副驾驶座椅，掀开地毯检查分配器X30/26线路，发现底盘控制区域网络CAN2中前部电器控制单元CAN线路被压在副驾驶座椅与车辆底盘处（图7），发生底盘控制区域网络CAN2线路对地短路现象，将线路修复后车辆故障排除。

    车辆出现多个报警并结合多个功能失效，可以初步分析出是车辆控制网络出现瘫痪故障，但电脑自身内部故障、线路故障及线路分配器自身故障均会使车辆控制网络出现瘫痪故障，需要逐步检查。最简单的方法是先检查线路的阻值及是否对地短路、对正极短路、对线路短路，如均正常接下来检查CAN线路控制电压，可以使用示波器查看波形分析，示波器的图像可以明确显示故障波形，通过逐一断开分配器上的CAN线插头，通过查看波形及故障现象的改变，来确定故障模块或线路，再进行排除。

    维修小结：通过上述诊断流程，可以看到当遇到车辆多个报警时不要盲目维修，需要分析这些报警是否有关联性，记录报警的相关控制模块，查看模块功能原理，分辨出是否属于同一区域网络，分析控制模块的故障类型，找出关键控制模块下手，按照故障指导步骤逐步检查测量判断，这样从简到难的排除就会找到故障原因。
