一辆行驶里程约3.1万km、装配272发动机的奔驰E300轿车。客户反映：该车一键启动功能失效。

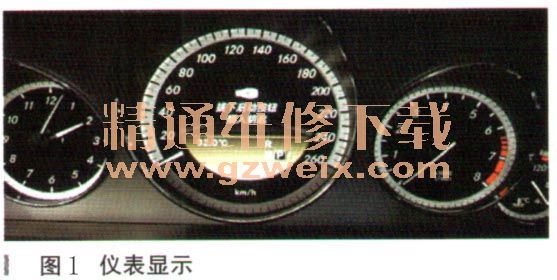

    故障诊断：接车后尝试启动车辆，当按下KG按钮时，仪表上出现 “拔下启动按钮，插入钥匙”的提示（如图1所示）。当拔下按钮插入钥匙打车时，车辆能够顺利启动，启动后仪表上无任何报警。说明车辆只有KG功能失效，其他都正常。

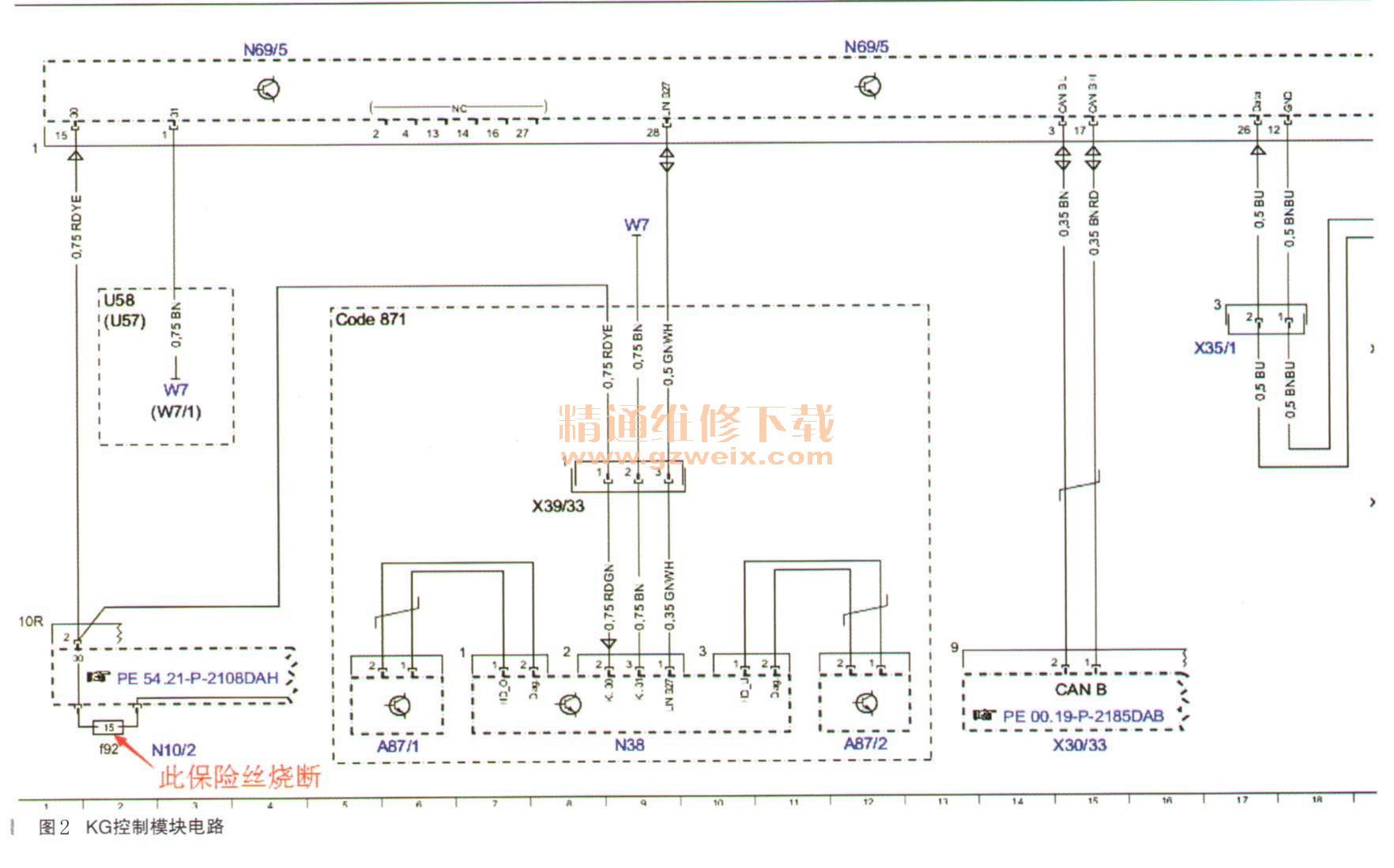

    连接诊断仪进行快速测试，发现KG控制模块检测不到。准备从此处入手检查，查找WIS，找出KG控制模块的电路图进行测量（如图2所示），拆开后备箱右狈呐衬，拔掉KG控制模块插头，测量KC；控制模块的插头上供电为0V，进一步检查发现后SAM控制模块中f92供电保险丝烧断。

    在保险丝处测量对搭铁的阻值为0Ω，说明线路中存在搭铁的地方，顺着供电的线路查找，果然发现有一处线束磨损（如图3所示），把线束包好后，并更换保险丝，KG功能恢复正常。
