奔驰V级商务车电子选挡杆模块故障维修
来源:汽车维修  作者:佚名  2017-02-17 08:38:49

    一辆行驶里程约3000km的奔驰2016款V级商务车。客户反映:该车辆行驶过程中仪表报警,然后挂挡无反应,拖车进厂。
    故障分析:
    1.此车为刚上市不久的新款商务车,检查挂挡功能,挡位无法在P、N、R、D范围内切换,且仪表出现“请勿挂挡,去授权服务中心”报警信息。
    2.用奔驰专用诊断仪(DAS )对车辆进行快速测试,结果发动机和变速器控制单元有故障码:010387-与电子选挡杆模块的通信存在故障。信息缺失。U01800一控制单元意外复位。U010300一与电子选挡杆模块的通信存在故障。

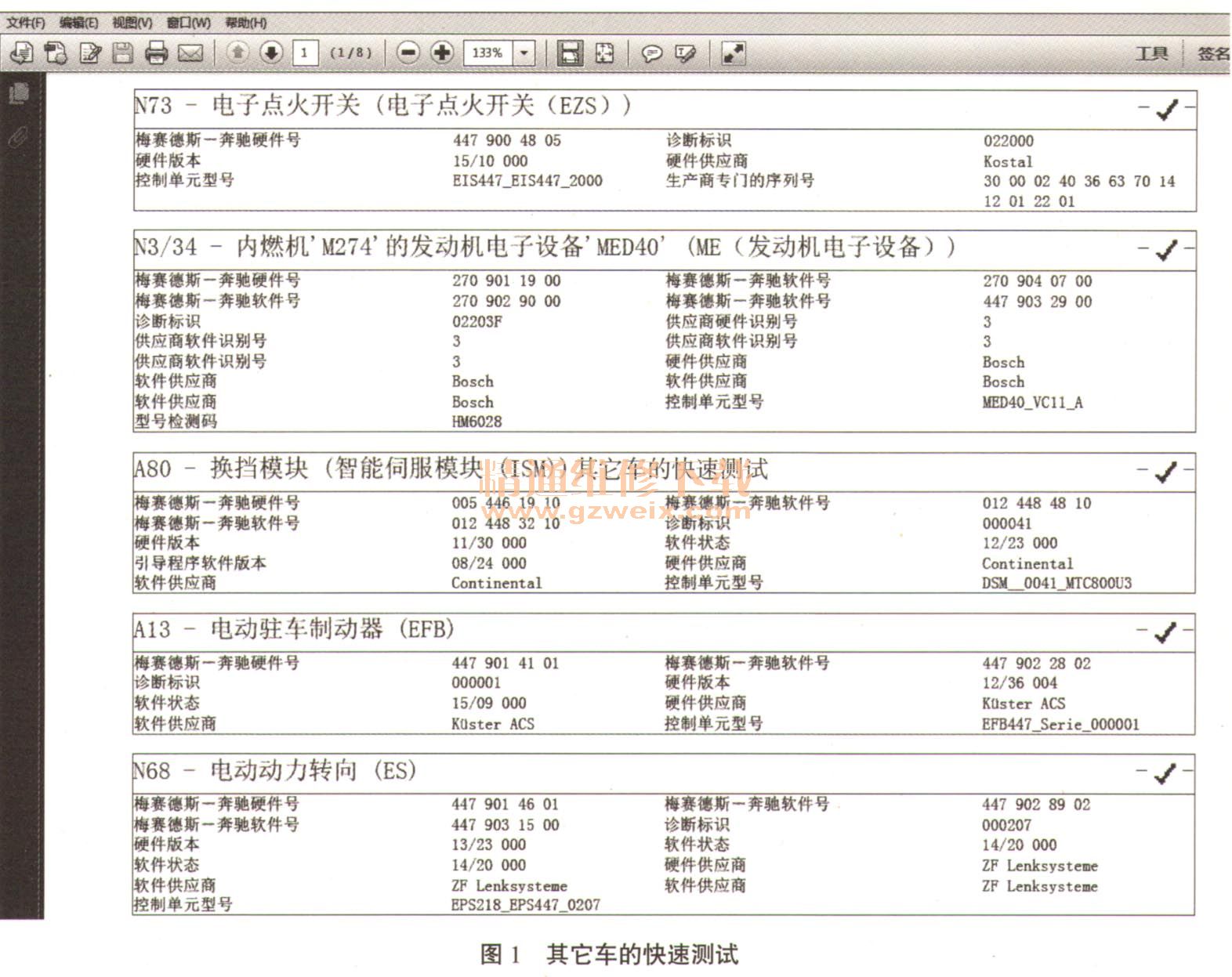

仔细查看DAS测试结果,发现没有电子选挡杆模块(ISM ),对比其它车的快速测试,有ISM模块(见图1)。

    根据DAS测试结果,首先在WIS中查找A80的电路图,如图2所示。

    从图2中可知:ISM由30常火供电,然后通过W43/1接地;控制单元至X306的CAN C线用于通信。结合快速测试,任一控制单元能够与外界通信的基本条件是:供电、接地、CAN线均正常。这样,分析控制单元测不到的可能原因如下:(1)供电故障;(2)接地故障;(3 )CAN线故障;( 4 )ISM自身故障。

    故障诊断:根据以上情况,进行如下检查:
    1.脱开A80的插头,测量供电和接地间的电压为11.8V,正常;
    2.观察插头上的针孔,偏大;对比其它车的A80的针孔,也是一样大。
    3.检查A80至X306的CAN线,导通良好。

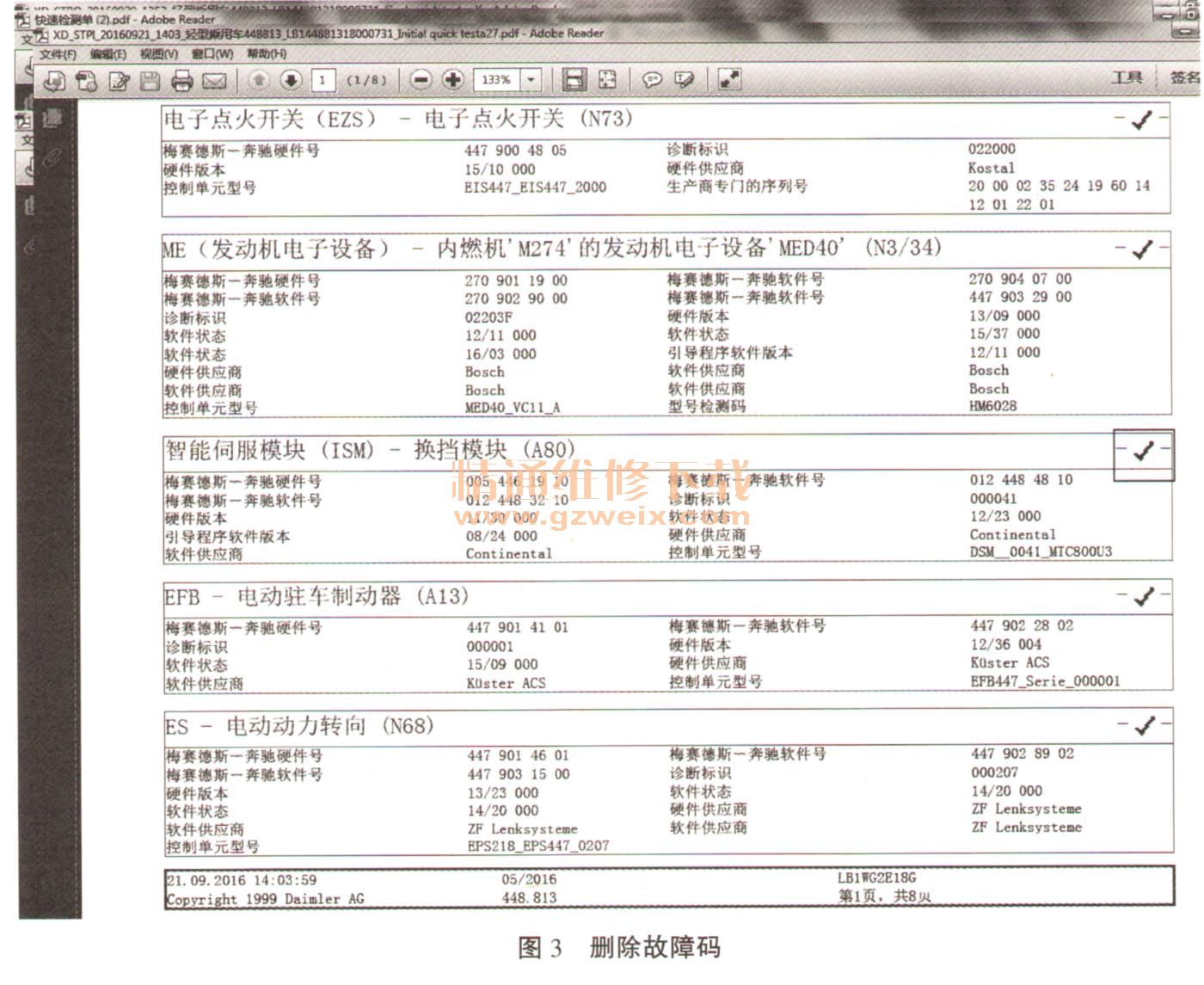

    4.由于外围因素均被排除,更换ISM模块,并删除所有故障码(如图3所示),然后试车,一切正常。
