一辆行驶里程约2万km、底盘号为WDD246242，装配型号为270的发动机的奔驰B200轿车。该车因仪表上SRS故障灯点亮而进厂检修。
    故障诊断：接车后试车验证故障现象，接通点火开关，尝试启动发动机，发动机顺利启动着机，仪表上SRS故障灯点亮。

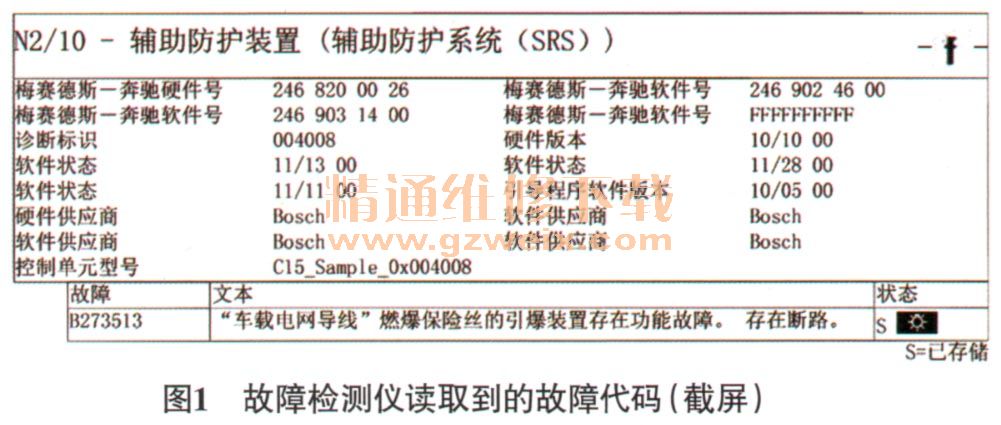

    连接奔驰专用故障检测仪对车辆进行快速测试，读取到的故障代码如图1所示。根据故障代码的提示，进行引导性功能测试，故障引导提示应检查相关导线连接器是否损坏。经检查，相关导线连接器均可靠连接。接着，查看燃爆熔丝电阻的实际值（图2），实际值在正常范围内。经询问驾驶人得知，该车此前曾因此故障进厂检修多次，进店检查时，燃爆熔丝电阻的实际值都是正常的，但是清除故障代码后，使用一段时间，SRS故障灯依然会报警。此外，据驾驶人回忆，该车曾因事故而在其他修理厂维修过，似乎故障就是事故修复后才出现的。

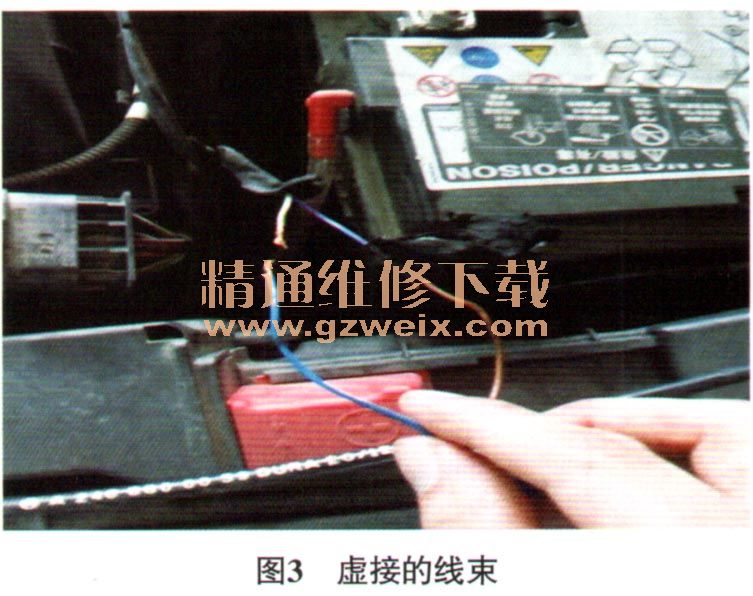

    根据驾驶人所反映的情况，决定重点对安全气囊燃爆熔丝的线路进行检查。经过检查发现燃爆熔丝的线束曾维修过，且线束存在虚接的故障现象（图3）。

    故障排除：将线束可靠连接并进行绝缘处理后，清除故障代码，反复试车，故障现象未再出现，于是将车交还给驾驶人。2周后进行电话回访，确认故障排除。

相关资料：2017年4月奔驰维修系统WIS
