奔驰E260轿车氛围灯不能使用
来源:汽车维修技师  作者:佚名  2018-05-16 08:13:27



    一辆行驶里程约2.4万km、配置274缸内直喷发动机、722.5九速变速器的奔驰E260轿车。客户反映:该车辆左边前后脚坑和仪表台左边的环境氛围灯不亮。
    故障诊断:接车后确认故障现象,功能测试,左边仪表台的环境氛围灯不能点亮,但是左边前后脚坑灯能点亮,只是不能变色而已,如图1所示。

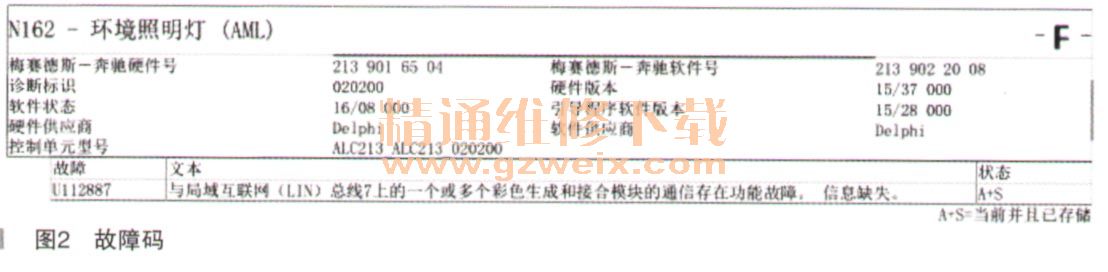

    其他部件的氛围灯正常,并且也能变色,连接诊断仪对电控系统进行快速测试,有故障码如图2所示。

    新款奔驰E级213系列所用的环境氛围灯全是LED的,是一个全新的系统,所以很有必要介绍一下它的功能原理。在213车型上,梅赛德斯奔驰能带来最多64色的环境氛围颜色,还使车上环境氛围灯照明区域丰富了很多,比如4个门包、前后脚坑、仪表台、中控台,所有的这一切都需要一个全新的控制单元来发出命令,那就是N162环境照明控制单元。以前的这个命令由前SAM来承担,它的下属部件都是用LIN线来控制的。功能原理图如图3所示。

    从功能原理图可以得出一个结论,那就是所有环境氛围灯都是通过LIN线控制的,N162是主控单元,其余的都是LIN线系统,采取的是主从控制模式。

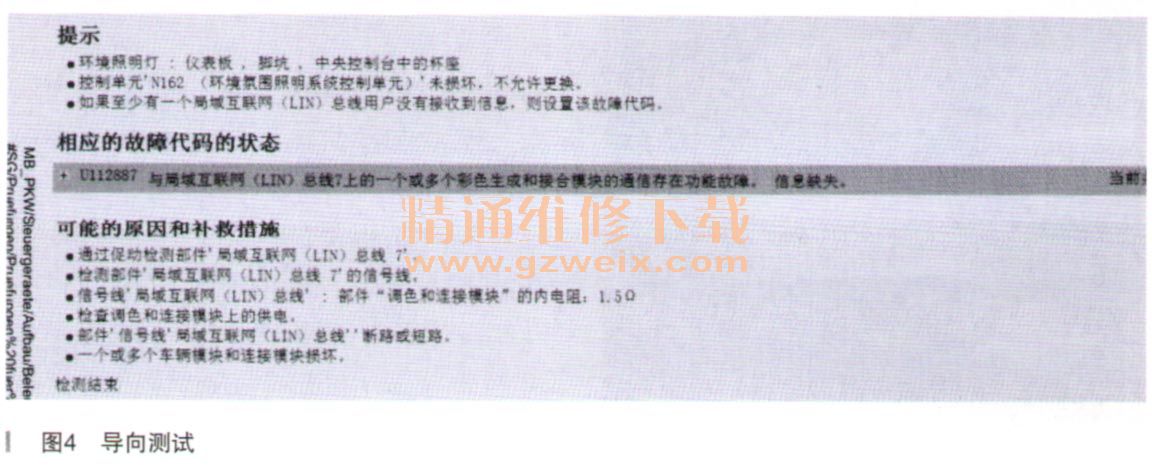

    接下来进一步分析故障码,故障码的含义是说局域互联网总线上的一个或多个彩色生成和结合模块的通信故障。接着故障码的导向测试,如图4所示。

[1] [2]  下一页
