(2)断开BMS上的DC/AC与高压空调泵的公共高压插头。如果断开该插头后,绝缘电阻值达到5000kΩ,说明问题出现在DC/AC或高压空调泵及其高压线束上。这时可以连接好BMS上的两个高压插头,接着断开高压空调泵上的高压插头(如图4所示),观察BMS的绝缘电阻数据,如果绝缘电阻为5000kΩ,说明绝缘故障出现在高压空调泵上。如果绝缘电阻仍然小于1000kΩ,说明问题出现在AC/DC转换器和高压线束上。
DC/AC转换器(N129/1),又称电力电子控制单元,或称
能量管理模块,电源电子装置,如图5所示。它位于发动机右侧排气歧管的下方,通过隔热板保护其免受热辐射。DC/AC转换器是高电压线束的部件,其中包括高电压保险丝盒F70和相关的高压导线,也就是说DC/AC转换器与高压线束为一体,不能单独更换。如果线束中的其中一个部件发生故障,则必须将DC/AC转换器与相连接的高压导线一同更换。

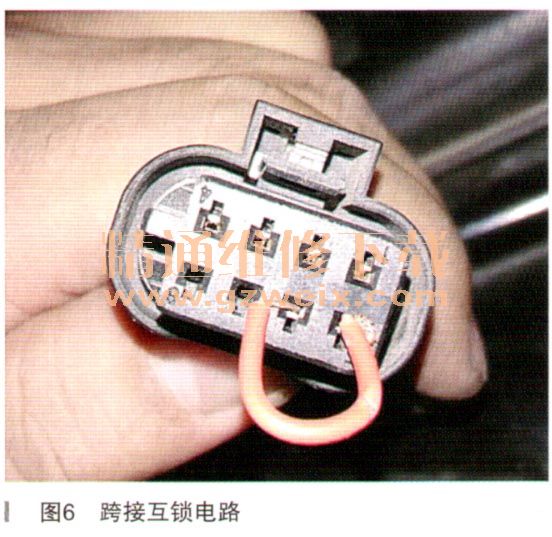

实际测试中,断开空调泵上的高压连接插头,BMS的绝缘电阻数值变为5000kΩ,说明问题出现在高压空调泵上。断开空调泵上的高压插头后,用短接线跨接连接至高压空调泵上的低压线束插头5号与6号接脚(如图6所示),即将高压空调泵上低压线束插头的互锁电路短接(关于互锁电路,本文由于篇幅的原因不作详细的闸述),这时BMS上的互锁电路
数据流显示“无错误”(如图7所示)。这里BMS控制单元的故障码可以顺利删除,车辆可以正常启动。
