熄火后,再次将高压空调泵的高压插头接上,连接好低压插头,再次读取BMS的绝缘电阻

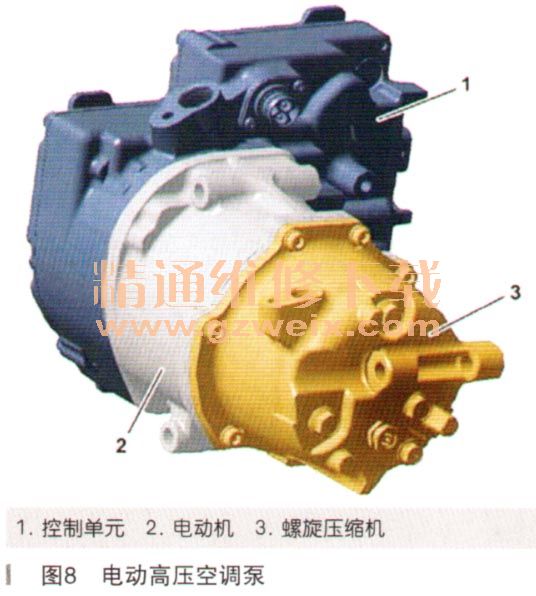

数据流为225kΩ。由此可以判断高压空调泵内部的绝缘电阻值过小。如图8所示,电动制冷压缩机包括3个主要部件:第一部分为逆变器(控制单元),一可将高电压车载电气系统的126V直流电压转换为交流电压,并将其供至三相电动机;第二部分为三相电动机,用于驱动涡旋式压缩机;第三部分为涡旋式压缩机,该压缩机包括两个嵌套式蜗壳,其中一个是固定的,另一个可以在前者内部做圆周运动。在此过程中,蜗壳反复地才口互接触,在卷绕中形成数个逐渐变小的腔室。这样,制冷剂得到压缩并进入这些腔室中,直至达到中心处排出。发动机控制单元通过CAN L总线控制电动制冷压缩机工作。
最后,更换高压空调泵后,故障排除。
