一辆搭载2.0T发动机，7速自动挡变速器的2015款奔驰CLS260。客户反映：该车操纵左前座椅调节开关无法调节左前座椅。
故障诊断：启动发动机，尝试操纵左前座椅调整开关调整左前座椅，发现左前座椅不能移动，故障当前存在。无相关维修历史。使用诊断仪XENTRY进行控制单元检测，无相关故障码。检查座椅框架无异物卡滞。查询相关电路图，如图1所示。
检查驾驶员座椅调节开关S22/1的供电保险N10/2 f45熔断，如图2所示。

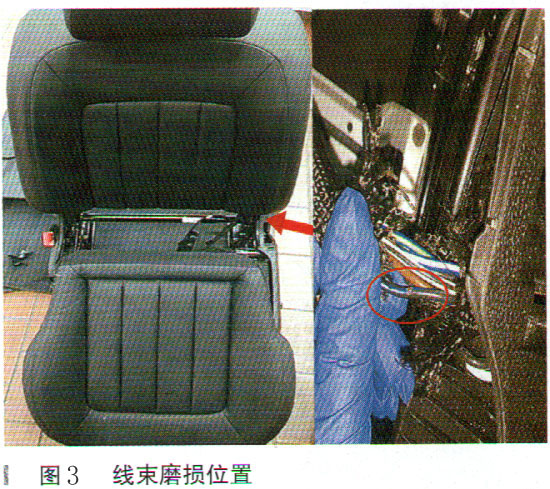

使用万用表检查N10/2 f45下游对地电阻，实际值0Ω，座椅内部线束巾有线路出现断路。拆下驾驶员座椅，分解左前座椅垫及靠背饰板检查座椅电机线路，发现电路图1中红色方框标注的M27/3的2号线路外皮磨破搭铁，如图3所示。
故障排除：M27/3的2号线路外皮磨破搭铁导致N10/2 f45熔断，驾驶员座椅调节失灵。修复破损线束，重新排线后，故障消除。
