既然通过我们实际测量发现变速器控制单元搭铁异常，单独分析变速器控制单元的搭铁点，具体电路图如图4所示。
想到此处有3个控制单元都无法通信，接下来查找油泵控制单元的电路图，如图5所示。

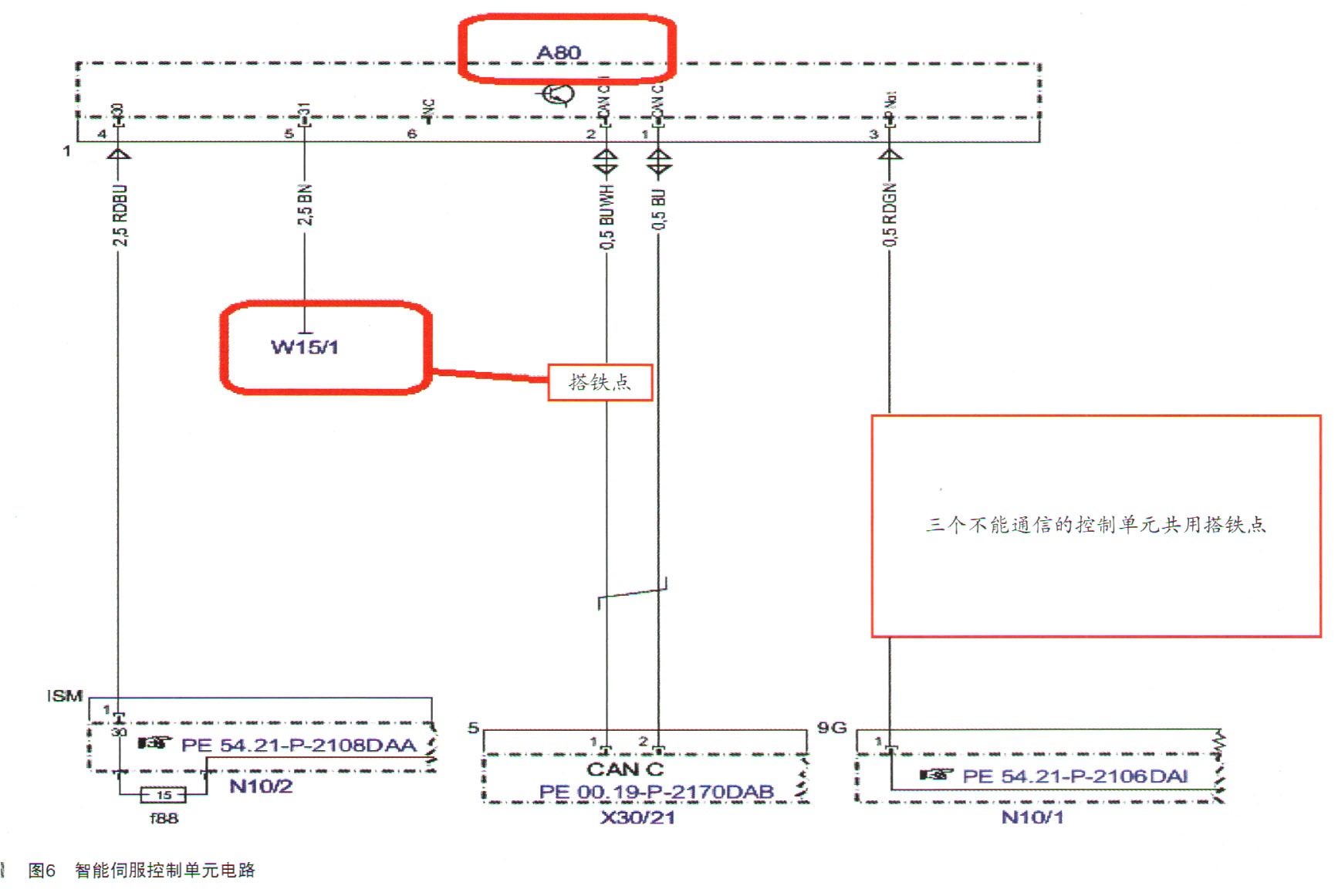

油泵控制单元的搭铁点与变速器控制单元的搭铁点也一样。查找智能伺服控制单元A80电路图，如图6所示。
发现搭铁点也是W15/1与变速器控制单元、油泵控制单元搭铁点一样，也就是说，通过图4、图5、图6可以看出无法通信的3个控制单元共用一个搭铁点W15/1。假设搭铁点出现问题是必会造成这3个控制单元无法通信。

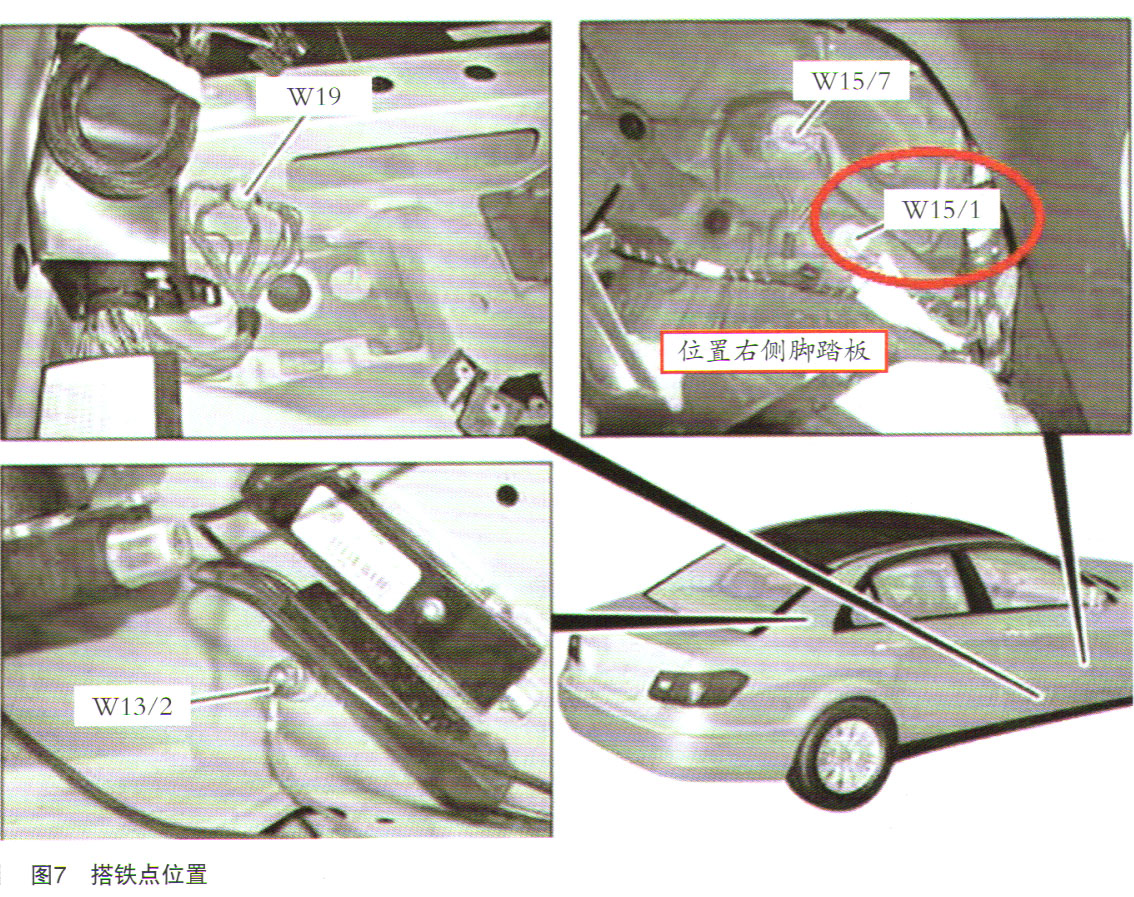

接下来重点检查这3个无法通信的控制单元的公共搭铁点，查找WIS系统中这个公共搭铁点的位置，如图7所示。
