故障诊断：先对故障现象做一个验证，启动发动机运转至正常状态，开启空调A/C开关并打开鼓风机和温度控制，调到最大风量和最低温度，观察到鼓风机工作正常，但空调不制冷，出自然风，暖风正常。连接车辆故障诊断仪，检测故障码为“919100，当前制冷剂液位处于允许范围之外”（如图1所示）。

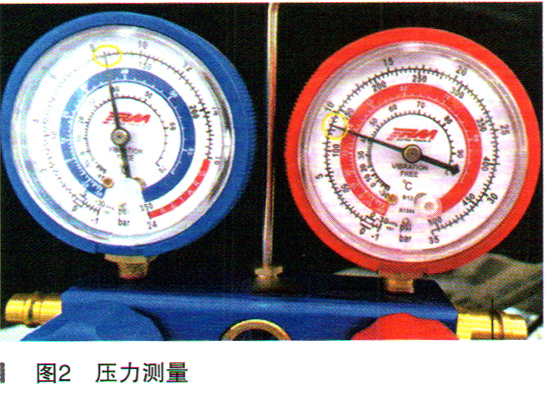

    使用压力表检查空调的系统压力，结果低压侧压力为840kPa （8.4bar），高压侧压力为900kPa （9.0bar），高低压压力相近（如图2所示）。

    上述检查只是验证了空调压缩机确实不工作的现状，技师觉得还需要更多的数据来为自己提供故障判断的依据。

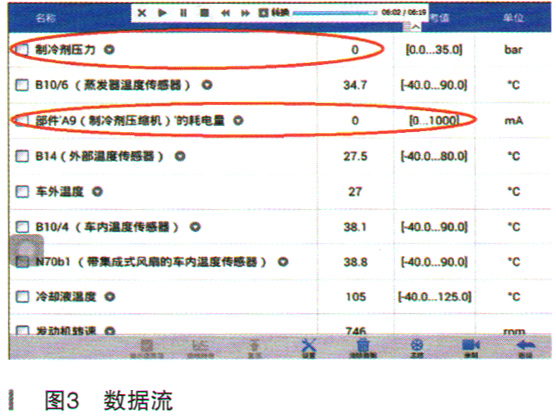

    诊断仪进入相关模块读取数据流，可看到系统的动态数据是：制冷剂压力为OkPa，压缩机耗电量为0mA，如图3所示。

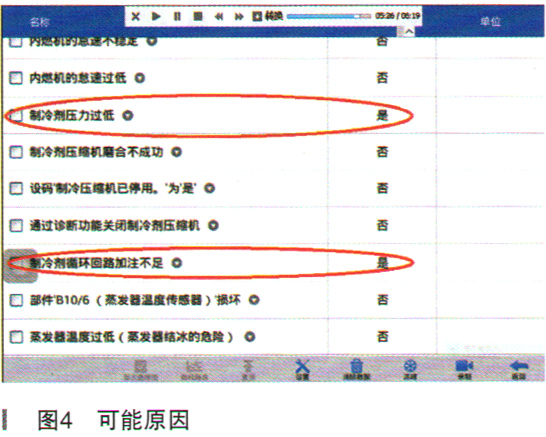

    导致关闭空调压缩机的原因可能是：①制冷剂压力过低；②制冷剂循环回路加注不足，如图4所示。

    根据所测数据分析，导致空调压缩机关闭（耗电电流为0mA）的原因不外乎制冷剂压力过低或制冷剂循环回路加注不足。但同时系统两端压力显示低压压力为840kPa（8.4bar），高压压力为900kPa （9.0bar），似乎也不缺制冷剂。
