奔驰S350轿车燃油表故障检修
来源:汽车维修与保养  作者:佚名  2021-03-20 11:09:56

    检查油位传感器,并查询维修资料,得到如图5所示的检测标准。从图5中可以看出:正常情况下,油位传感器的阻值在50-990Ω之间变化,加满油时电阻在50-52Ω之间;空油箱时电阻在990-995Ω之间。断开插头测量右侧油位传感器的电阻值为132Ω,在标准范围之内。反复多次启动发动机并晃动车辆,阻值基本没有变化,因此可排除右侧油位传感器故障。至此,怀疑油箱内部到右侧油位传感器的线束可能存在搭铁现象。
    拆开左侧汽油滤芯,并仔细检查其到右侧油位传感器的线束,发现图6所示导线存在磨损现象。修复破损的导线后,该车故障被彻底排除。

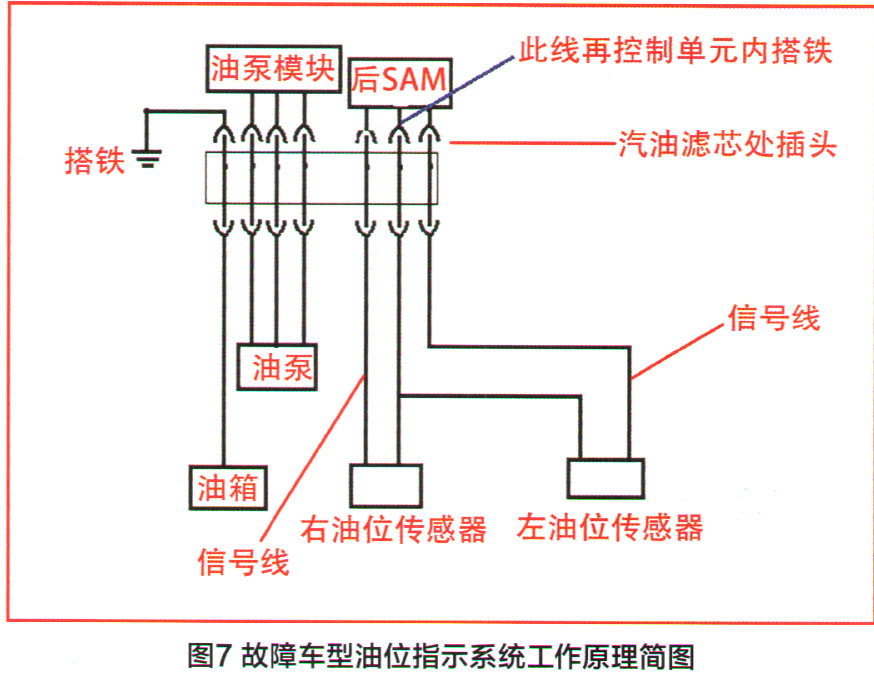

    维修小结:在本案例中,故障车采用的是铁质油箱,但油箱本身不与车身搭铁。故障车的故障点是右侧油位传感器线束破损,导致其信号线与油箱的安全线(该线在外部与车身搭铁)通过铁质油箱形成了短路,进而使右侧油位传感器的信号电压拉低至0。图7为故障车型油位指示系统工作原理简图,当拔掉外部汽油滤芯插头后,油位传感器的搭铁线被断掉,此时测量右侧油位传感器的阻值就会显示正常。

相关资料:精通汽修在线平台 99元VIP包年超值体验

上一页  [1] [2]
