奔驰A200轿车驻车制动不能释放
来源:汽车维修与保养  作者:佚名  2021-04-24 10:10:21

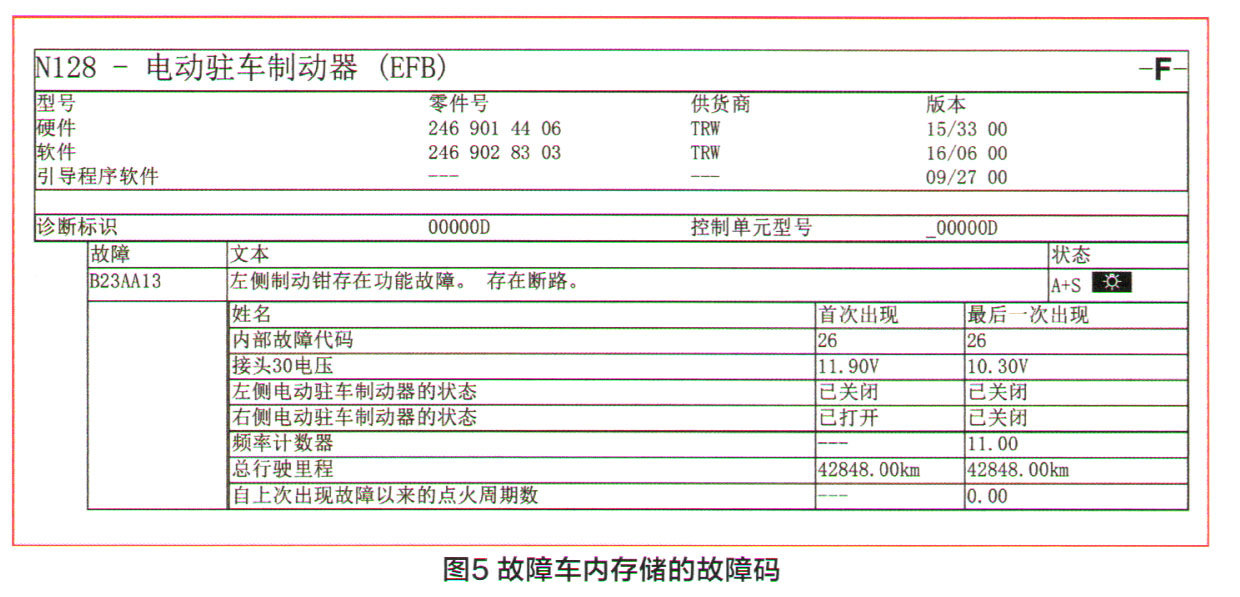

    连接诊断仪进行快速测试,电动驻车制动器N128设置了1个当前故障码:B23AA13-左侧制动钳存在功能故障(图5)。
    根据系统的工作原理和故障代码分析,可能的故障原因有:M76/1故障;左后制动卡钳机械故障抱死;M76/侄UN128之间线路故障;N128故障。
    测量左侧驻车制动器电机M76/1电阻,为5Ω,与右侧电阻值相同。拆下左侧驻车制动器电机M76/1,使用通用扳手(7mm)顺时针转动制动钳的芯轴,发现阻力无异常,可以机械松开驻车制动器,制动盘可以自由转动,说明制动钳没有机械卡滞情况。促动右侧驻车制动器电机M76/2工作正常,促动左侧驻车制动器电机M76/1没反应,互换两个电机,左侧仍然没反应,说明两侧的驻车制动器电机均正常。促动时测量左侧电机的供电,电压为0,不正常。测量N128到电机M76/1之间两根线的电阻,其中一根线的阻值为OL,不正常。检查发现从后备箱右后部的电动驻车制动器控制单元N128到左侧驻车制动器电机M76/1的导线在穿过左侧后备箱车身位置的插接器X62/32插头松脱(图6),接触不良导致M76/1断路。重新装配M76/1与N128之间的X62/32插头,驻车制动功能恢复正常,经反复试车,该车故障被彻底排除。


    维修小结:在本案例中,故障车的故障原因是M76/1与N128之间的X62/32松脱,导致左侧制动器促动器M76/1断路,左侧驻车制动器保持在抱死状态,无法释放。
    对于第二代紧凑级车型NGCC(177、247、118),采用M FA2前轮驱动平台,没有单独的电动驻车制动器控制单元,而是集成在ESP控制单元中,供应商也从TRW(天合)改成了BoSC H(博世)。
