一辆行驶里程仅20km的 2020年奔驰EQC400纯电动汽车。该车新车在做PDI时发现空调不冷。
故障诊断:检查车辆功能,发现空调系统不制冷,但风量调节正常;另外,行驶中仪表台上的高压系统报警(图1)。

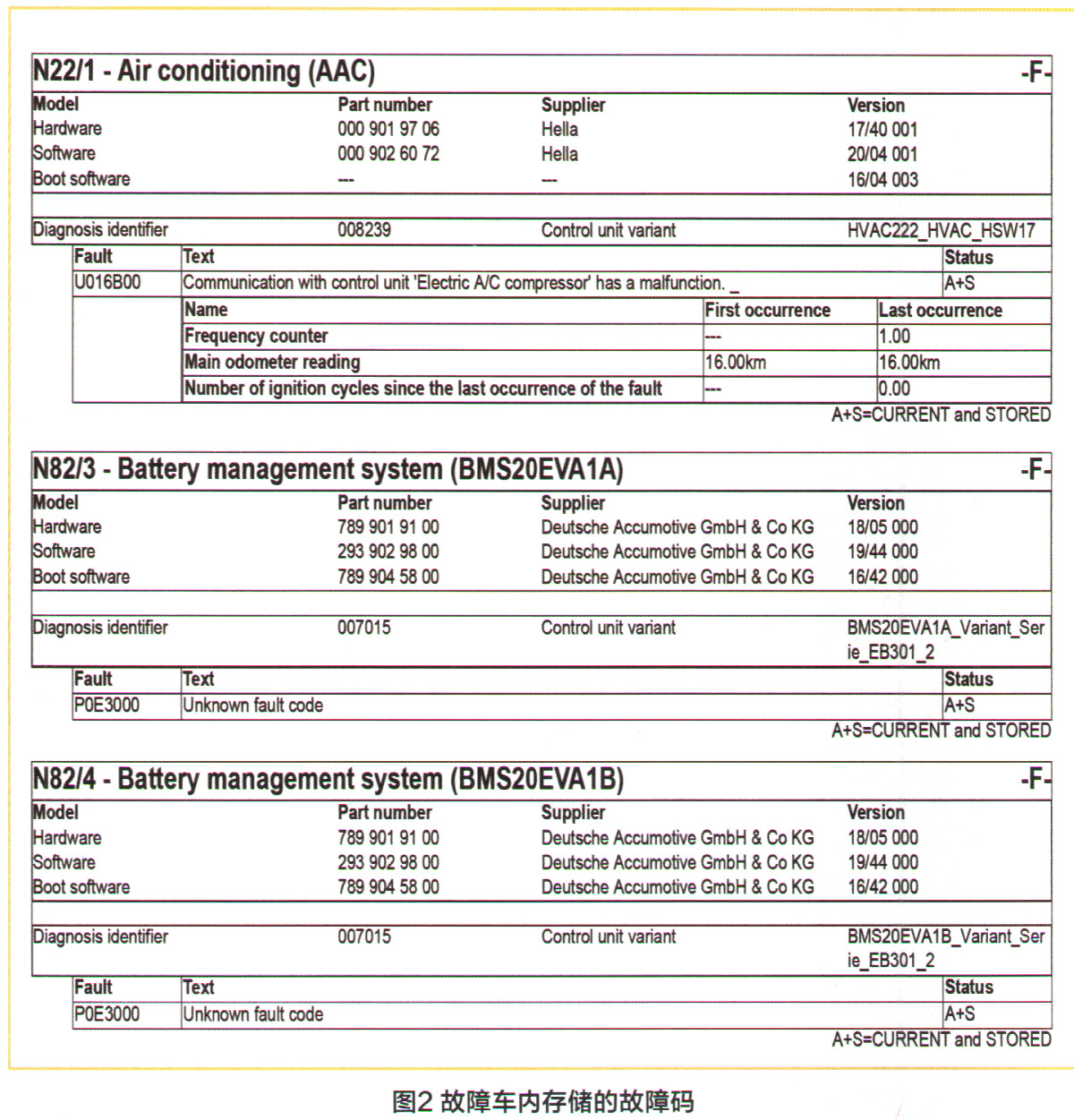

接上奔驰诊断仪XENTRY对车辆进行快速测试,结果发现空调控制单元和高压
蓄电池控制单元中存有故障码(图2)U016B00一与电动空调压缩机的通信存在故障;P0E300一未知的故障码。
对故障码进行引导测试,结果要求测量1插头的1针脚与3针脚之间的电压。在WIS中查找空调压缩机的电路图(图3),发现这两个针脚分别为压缩机的12V供电和接地,2针脚至N22/1的B插头13针脚的导线为LIN线,此外高压供电来自分配盒。
将万用表两端分别接在低压插头的1和3针脚上,测得电压均在12.3V左右,正常,排除12V供电异常或接地故障的可能。
继续对故障码执行引导测试,结果要求测量1插头的2针脚与3针脚之间的电压,测量其电压为8.7V,即测量LIN线电压正常,引导结果为压缩机A9/5内部故障。
对于LIN总线而言,检测波形比测量电压更准确、更可靠。在上一步基础上,将奔驰原厂示波器连接至LIN线上,检测LIN线波形,结果LIN线信号电压为12V,且波形呈现规则变化(图4),即LIN总线通信正常。
