故障诊断：启动车辆着火，反复操作主机操作控制键和开机按键都不能使显示屏正常点亮。但车辆可以正常播放音乐，方向盘音量加减按键可以正常使用。车辆故障以前一直存在，但行驶一段时间后会正常。现故障现象持续时间较长，进店维修。该车无其他加装和改装现象。

    连接诊断仪读取相关故障码，控制单元A26/17-Audio 20（主机）中存储有下列故障码（如图1所示）：

    ·B142E13  GPS天线存在功能故障。存在断路

    ·U104088与远程信息处理控制器区域网络（CAN）总线的通信存在故障。总线关闭

    ·U025500与主机显示屏的通信存在功能故障

    ·U118500与“主机”操作单元的通信有功能故障

    查找该车网络连接图得知，车辆的主机通过以太网（Ethemet）和诊断接口连接传输诊断数据。主机通过用户界面控制器区域网络CAN（CAN HMI）和仪表控制单元、前部可逆安全带收紧器、电子点火开关控制单元、辅助防护系统控制单元等传输安全信息和通信信息的数据，用户界面控制器区域网络的传输速率500Kbit/s。主机通过车载智能信息系统CAN（CAN A）与显示屏、触摸板、COMAND操作控制单元（触摸板和COMAND操作控制单元二者合为一体统称操作单元）相互交换操作信号及发送显示屏的控制信号，传输速率为250Kbit/s。通过MOST网络音响系统放大器控制单元传输音频信息。

    结合车辆的故障现象，车辆可以播放音乐、诊断仪能访问主机故障码，说明主机已经进入工作并且MOST环路系统正常。

    根据故障码提示可以得知主机不能与显示屏、主机的操作单元（COMAND）进行通信，并且远程信息处理控制器区域网络CAN总线也报出关闭的故障。可以将该车的故障范围缩小在CAN A网络所属的控制单元及其线路中，查找CAN A网络电路图，如图2所示。

    拆开操作单元，使用万用表测量操作单元A40/8的1号插头4号脚与5号脚端子的CAN A网络电压，发现CAN A高与CAN A低的电压接近500mV，电压较小。由于主机报故障有CAN总线关闭的故障，无法确定CAN A的电压是否异常，也可能是总线关闭后的正常现象。

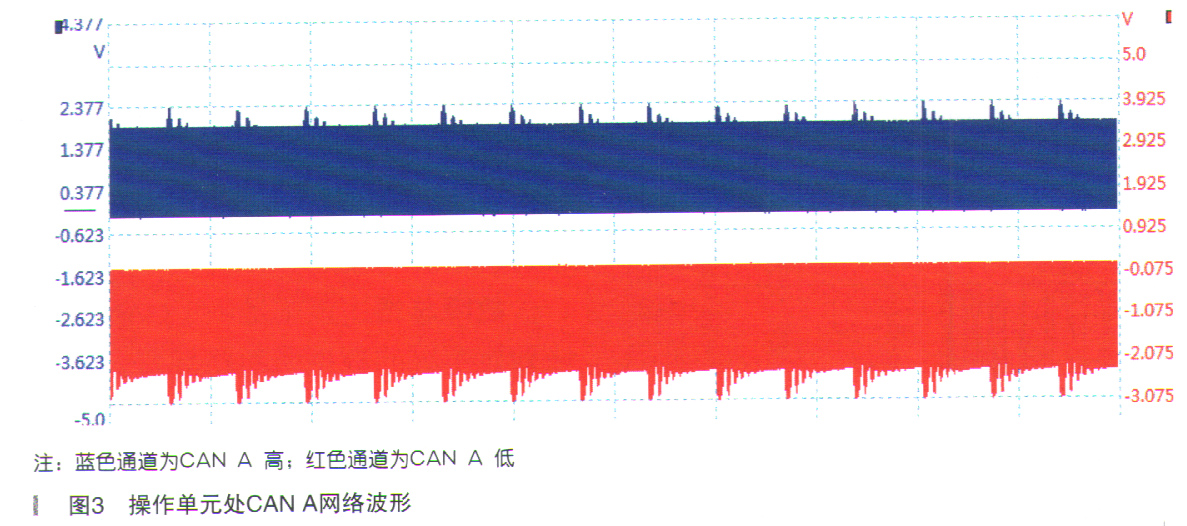

    连接示波器，将示波器的时基设置为100ms/div，测量A40/$的1号插头4号脚CAN A低和8号脚CAN A高的波形，如图3所示。
