连接奔驰专用诊断仪对故障车进行快速测试,测试结果中未找到平视显示器A40/12,说明A40/12无法通信,出现这种情况的可能原因有:电源或搭铁故障;CAN HMI线路故障;A40/12模块内部电气故障。
本着由简到繁的检修原则,首先检查A40/12模块位于F1/3熔丝盒MF2的第4号熔丝,发现该熔丝已熔断。检测4号熔丝下游的电阻,为0.7MΩ;检查F1/3熔丝盒MF2的第4号熔丝至A40/12的1号插头1号针脚之间的线路,未发现对地短路的现象;检查与F1/3、X18、A40/12相关的插头,未发现水剂、腐蚀等异常现象。尝试更换熔丝MF2,结果第4号熔丝立刻熔断。
根据上述检测结果进行综合分析,判定该车的故障原因是A40/12模块内部存在短路的情况。更换平视显示器A40/12模块和MF2熔丝后,该车故障被彻底排除。
维修小结:

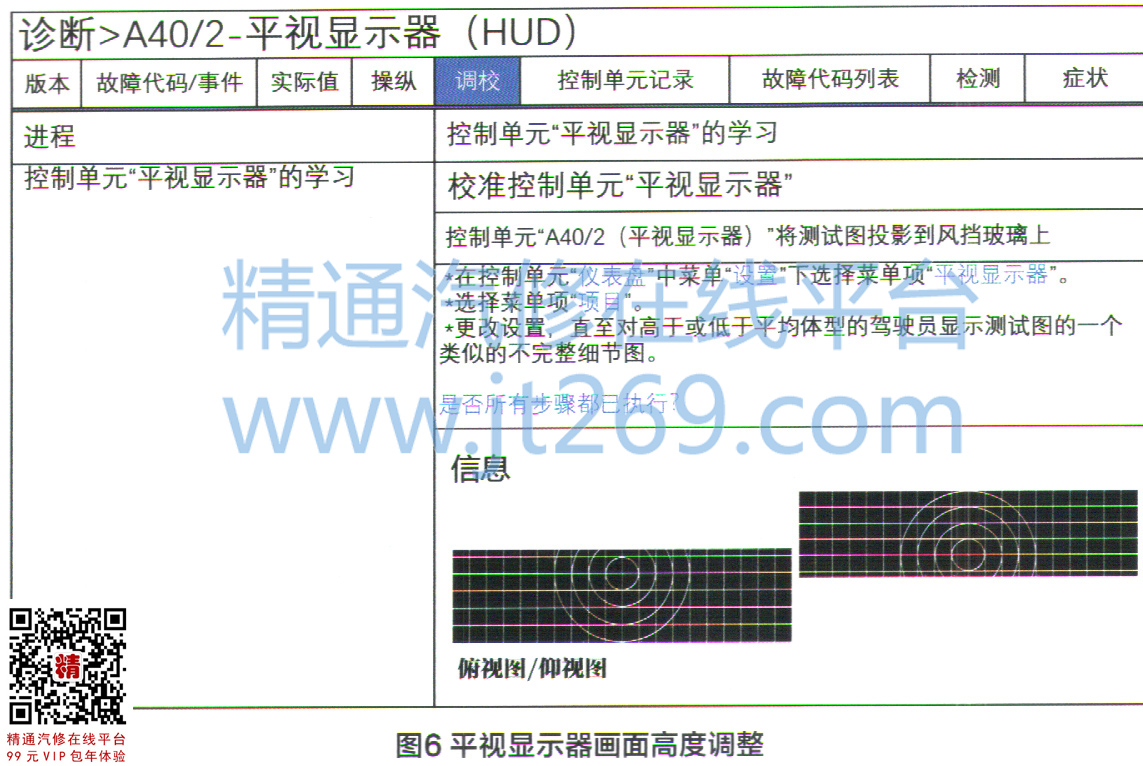

本案例中,诊断过程比较简单,但需要注意的是,在更换完平视显示器后,需要用诊断电脑进行“平视显示器”的学习。具体的操作方法是打开仪表盘中设置菜单中选“平视显示器”,然后在按照图6所示的诊断仪界面,调整画面的高度,直到平视显示器上能显示完整的画面为止。
