一汽奥迪A6L e-tron驾驶系统黄色报警灯亮起
来源:汽车维修技师  作者:佚名  2021-12-06 09:42:01

     一辆2020年一汽奥迪A6L(C8)e-tron轿车。该车仪表中驾驶系统黄色报警灯亮起。

    故障诊断:仪表中驾驶系统黄色报警灯亮起确认故障存在,如图1所示。
    通过诊断仪检测01发动机控制单元内有P229400(症状号:15376)燃油压力调节器2电气故障/断路静态故障记录。对其进行故障导航,首先作动器诊断检查部件:燃油压力调节阀N276功能,部件发出咔嗒声,触摸阀有震动的感觉。最后导航结果是没有故障被检测到,但是存在一个有关部件的故障是燃油压力调节阀N276,需检测部件和发动机控制单元J623之间的两根导线是否均对地短路,并且提示如果发动机控制单元和部件之间的接地促动导线连接(短路)到发动机接地,则部件虽然被促动,仍然记录了关于部件的故障存储器条目。

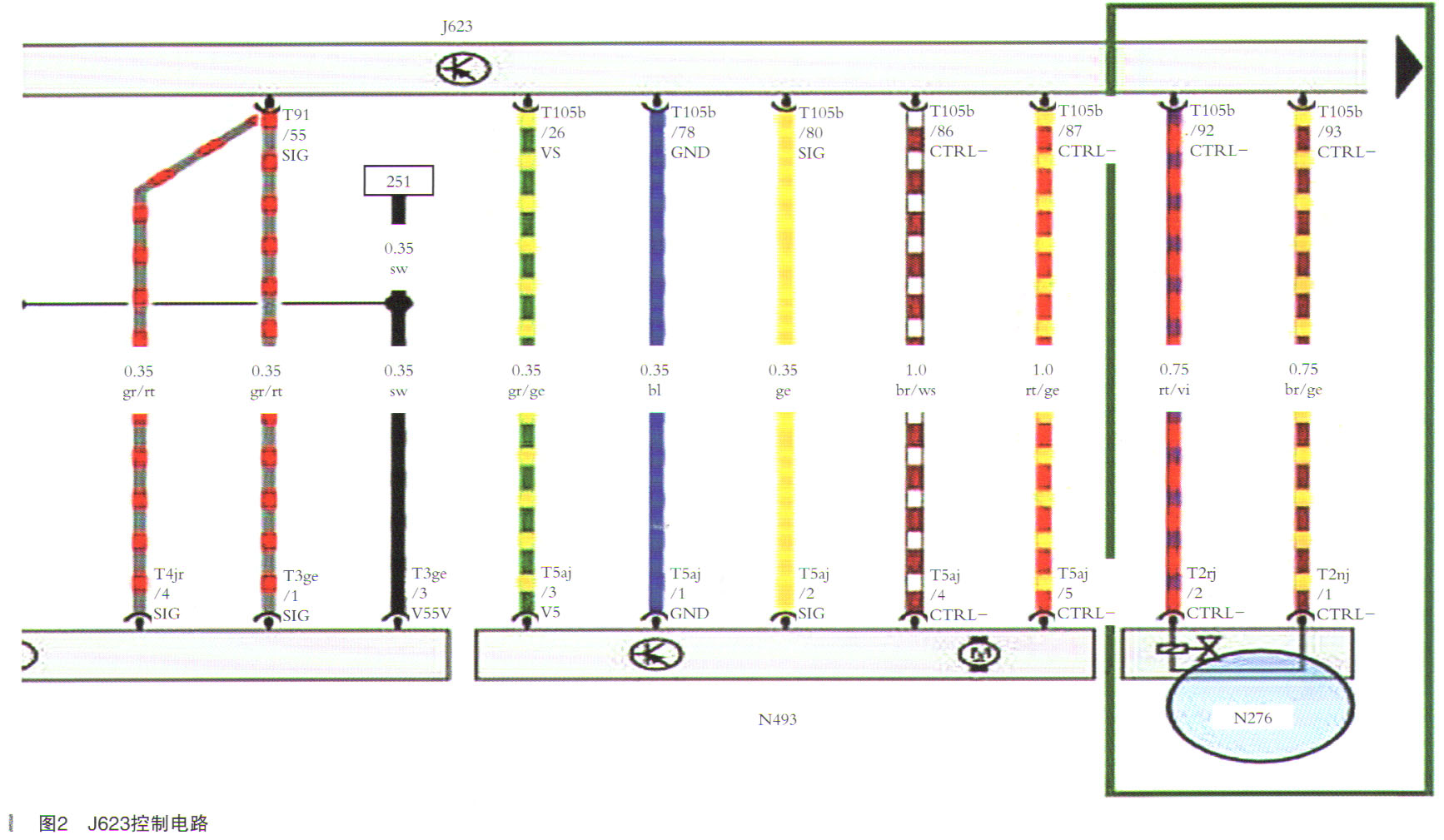

    查询Elsapro系统内电路图(如图2所示),N276两根线与J623直接连接。

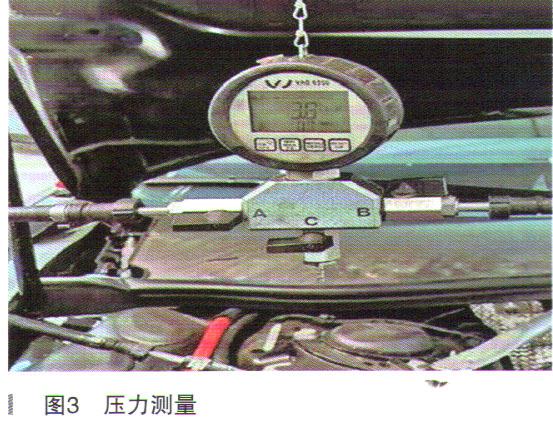

    检查N276,J623以及它们之间线路,插头正确卡止,无针脚弯折、滑脱、接触不良,导线无被挤压、弯折、磨损;通过万用表测量N276插头上两根针脚供电都是2.54V电供应,测量两根线通断及电阻都正常。通过燃油压力表测量低压侧油压也是正常的(与正常车对比油压),如图3所示。怀疑是N276本身问题,倒换高压油泵,试车后故障现象依旧。

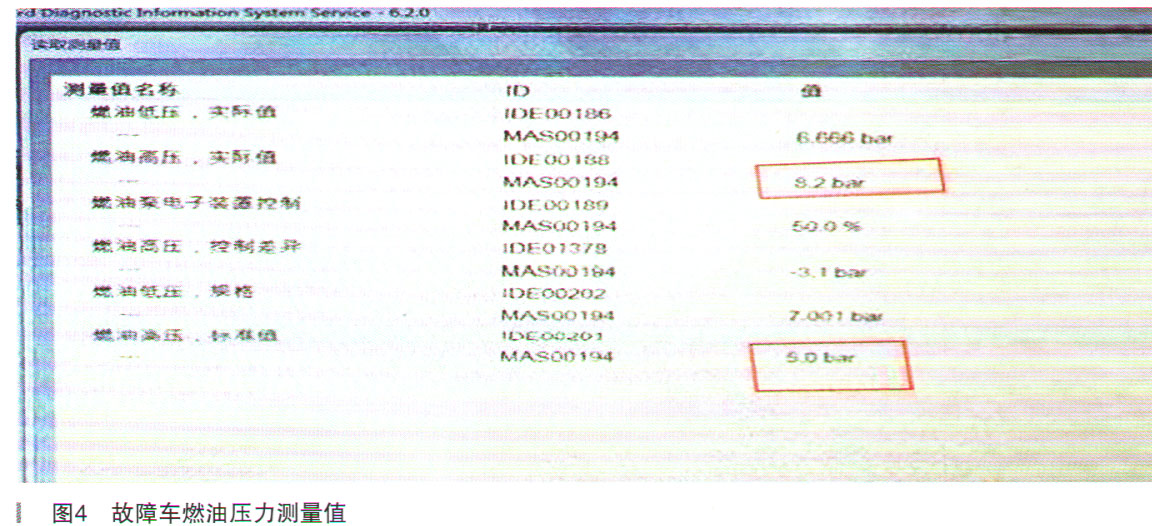

    排除高压油泵问题后,重新整理思路,用诊断仪读取01中测量值,发现其燃油高压实际值820kPa(8.2bar),标准值500kPa(5.0bar),明显偏低[同工况下对比正常车实际值16970kPa(169.7bar),标准值16760kPa(167.6bar)],如图4和图5所示。


[1] [2]  下一页
