一辆行驶里程约9000km的福特蒙迪欧致胜CD345 2.0T轿车。该车因交通事故导致左前部受到损伤，保险杠后面的发动机控制模块(PCM)被撞瘪．在其他修理厂更换PCM后．无法进入PCM,通过被动防盗系统(PATS)也无法正常进入PC M．由于无法对PCM进行编码，发动机无法起动。

    根据故障现象推断可能的故障原因有：PCM型号和车型不匹配;HS-CAN网络故障;PCM的供电或搭铁线路故障；其他相关部分故障。

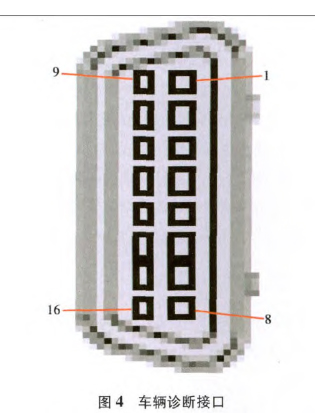

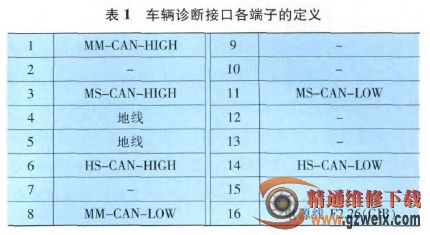

    首先维修人员从库房领取一个新的同型号的空白PCM,然后找一辆相同配置的新车．用IDS把新车的PCM数据拷贝下来．再将拷贝的数据写入空白PCM内，最后把PCM装到故障车上。用IDS自动识别进入车辆，选择PATS菜单中的“起动模块”选项却显示网络无法通讯。再用IDS进行网络测试，HS-CAN网络上连接的模块显示都是合格的。用万用表测量车辆诊断接口(图4和表1)端子16，有12 V的供

电电压端子6(HS-CAN+)对搭铁有2.7 V电压．端子14 (HS-CAN-)对搭铁有2.35 V电压，均在正常范围内。断电后测景HS-CAN网络电阻．车辆诊断接口端子16和端子6之间的电阻为60Ω，对搭铁线和供电线的电阻均为．，这说明HS-CAN网络线路没有断路、短路的现象。由上述检测结果初步判断HS-CAN网络正常工作。查看电路图．查找PCM的供电和搭铁线路。检查发动机室熔丝盒内F6,F8,F11,F12及F13与PCM之间的线路，均有12V的供电电压，且各端子之间没有接触不良或锈蚀现象。这说明PCM的供电线路正常。再检查PCM连接器搭铁端子C1E105-B1, C1E105-B2和C1E105-B4对车身主搭铁点的电阻，均在3Ω以下．晃动左前纵梁主搭铁点．没有松动或接触不良的现象这说明PCM的搭铁线路也正常。
