福特探险者发动机温度报警灯点亮
来源:本站收集  作者:佚名  2016-10-31 15:39:09

    一辆行驶里程约1.3万km、搭载2.3L EcoBoost涡轮增压缸内直喷发动机和6速手自一体变速器的2016款加拿大生产的福特探险者顶配车型。该车因行驶过程中发动机温度报警灯点亮而拖车进厂检修。
    故障诊断:据驾驶人反映,故障发生时车辆正在高速上行驶,突然仪表盘上黄色扳手灯亮起,仪表信息中心出现“4WD故障需要维修”和“地形管理系统故障”等提示信息(图1),随后空调系统不制冷,没过多久仪表盘上的发动机温度报警灯点亮,冷却液温度表指针指示在高温处,只得立即停车,并电话求援了。

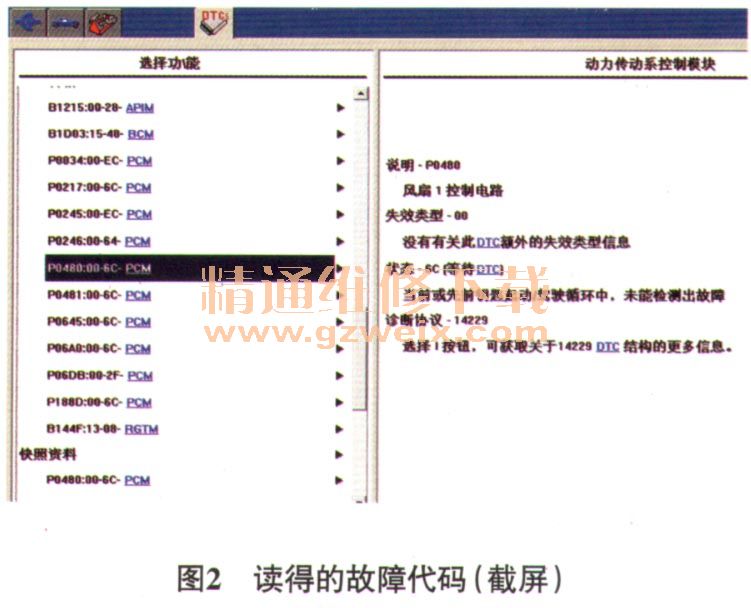

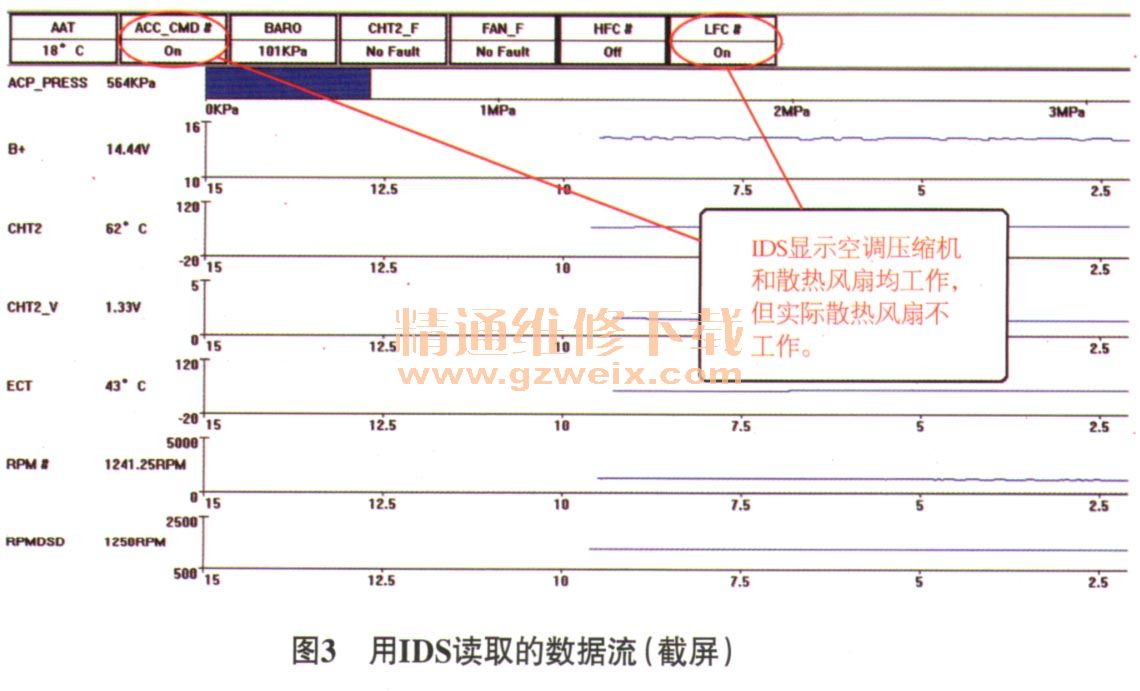

    接通点火开关,仪表显示冷却液温度正常,但故障提示信息依旧。打开发动机室盖,检查冷却液液位,正常;启动发动机,接通空调开关,散热风扇不工作。连接福特专用故障检测仪(IDS),调取故障代码,得到很多故障代码(图2);读取相关数据流,发动机温度正常;对散热风扇进行主动测试,显示为“ON”,但散热风扇不转;启动发动机,接通空调开关,IDS显示空调压缩机、散热风扇均工作(图3),但实际上散热风扇不运转。根据上述检查结果,可以初步排除PCM故障的可能。

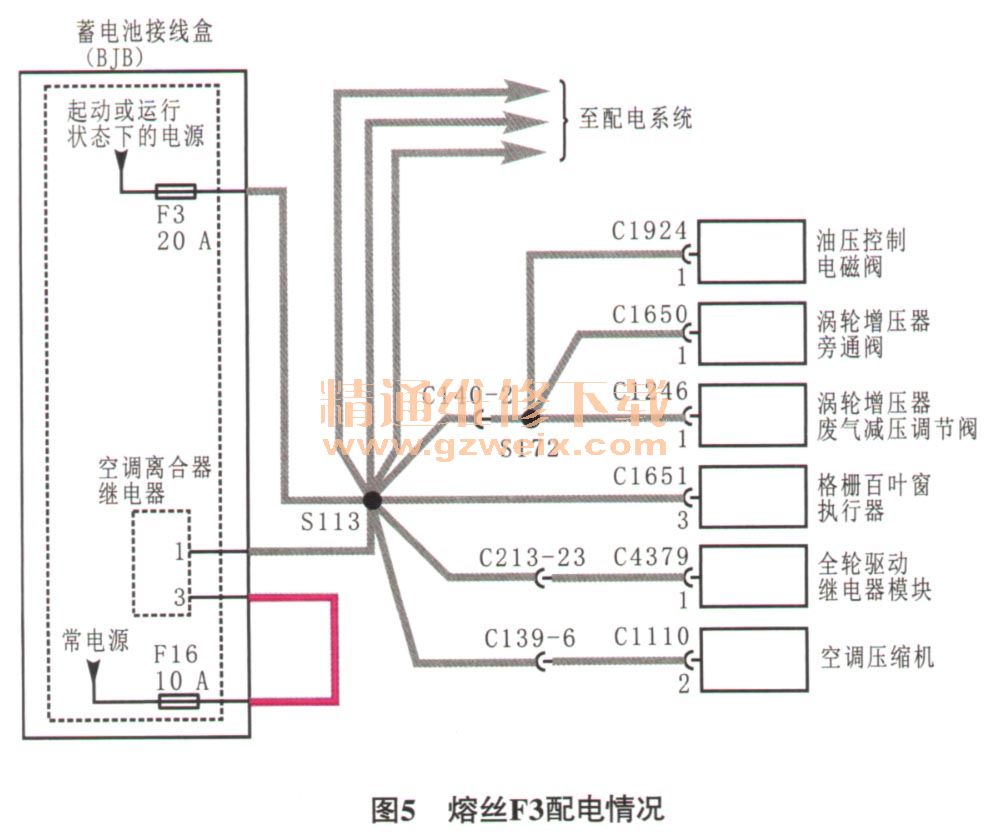

    结合散热风扇电路(图4),检查蓄电池接线盒(BJB )内熔丝F51, F3和F45,发现熔丝F3熔断。查看熔丝F3的配电(图5),发现熔丝F3还控制其他执行器;对照故障代码可以发现,故障代码涉及到的执行器均由熔丝F3提供电源。拔下熔丝F3,测量其输出端与搭铁之间的电阻,为0.03Ω(图6),说明熔丝F3下游线路存在对搭铁短路的故障。




[1] [2]  下一页
