一辆行驶里程约1万km、搭载2.7T涡轮增压发动机,配备无钥匙进入和启动系统的2016年福特锐界车。用户反映:该车无钥匙进入功能失效无法控制车门的解锁和闭锁,但遥控钥匙上的解锁和闭锁键能够正常控制车门解锁和闭锁。
故障诊断:接车后试车验证故障,拿着遥控钥匙分别站在两前车门旁触摸车门外把手上的闭锁键,车辆无任何反应。使用遥控钥匙上的闭锁键控制车门闭锁,中控门锁能正常闭锁,然后拉动4个车门外把手,中控门锁均无法解锁。尝试在尾门处用脚在保险杠下方扫过,尾门能自动打开,再次用脚扫过此区域,尾门能自动关闭。使用遥控钥匙控制车门解锁后,尝试启动发动机,发动机顺利启动。

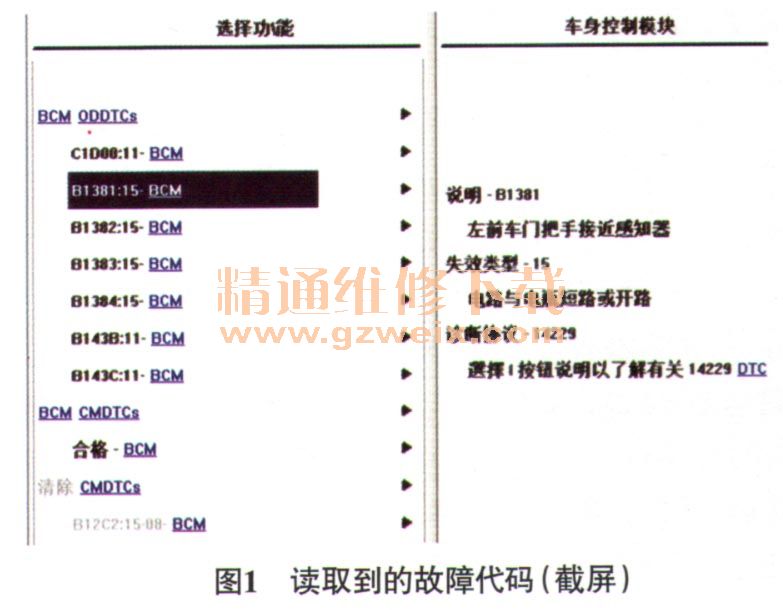

根据上述现象分析可知,遥控钥匙功能正常,尾门无钥匙解锁和上锁功能正常,无钥匙启动功能正常,由此可以肯定遥控钥匙及外部天线均是正常的,故障仅限于4个车门的无钥匙解锁和闭锁功能失效。用IDS对车辆进行检测,未发现与中控门锁系统相关的故障代码。分析该车中控门锁的控制原理可知,其核心控制模块为BCM,于是用IDS单独对BCM进行检测,读取到与4个车门外把手相关的故障代码(图1)。

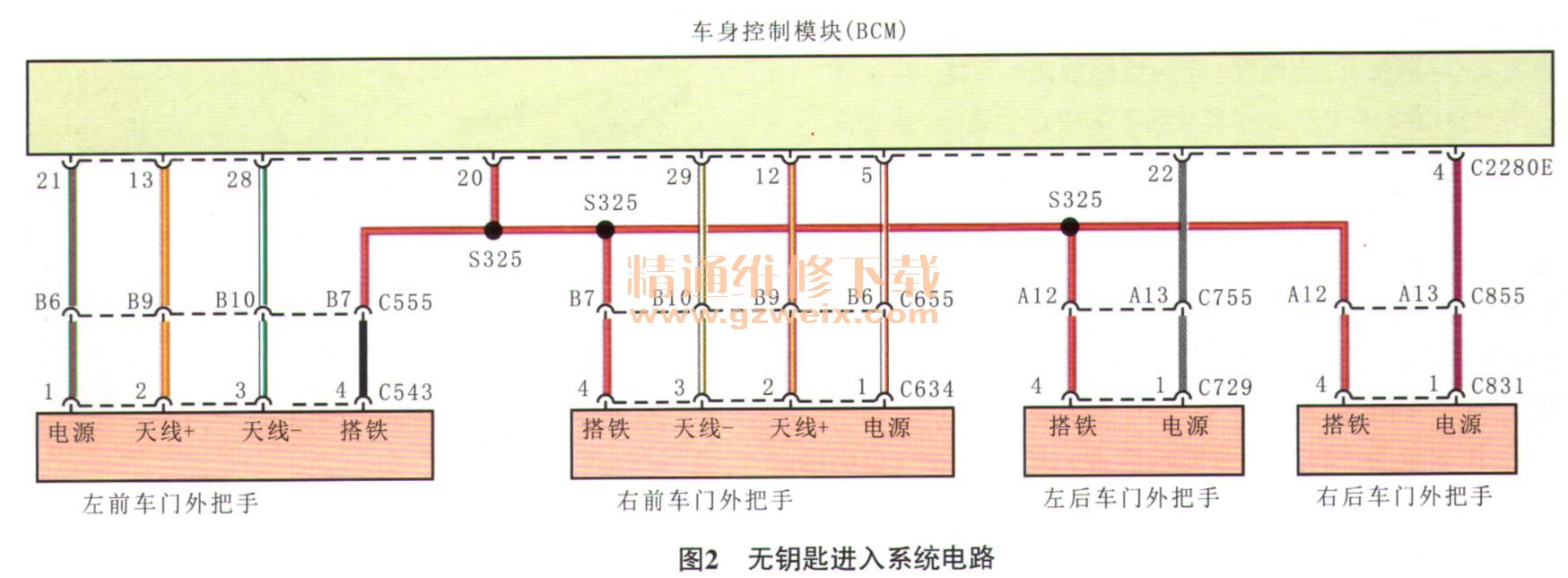

根据上述检测结果分析可知,4个车门外把手同时报故障代码,且故障代码的含义均为“电路与电源短路或开路”,于是应该将检查重点放在线路检查上。查阅相关电路图(图2),分析可知,4个车门外把手均有单独的供电,均出现问题的可能性显然不大,应该从4个车门外把手线路的公共部分寻找突破口。从电路图中不难发现,这4个车门外把手共用了搭铁。于是重点对搭铁进行检查,测量导线连接器C2280E端子20与搭铁之间的电阻,为∞,不正常(正常应为0Ω)。断开导线连接器C2280E,仔细检查各端子,未见异常。由于该搭铁是应由BCM提供的,怀疑BCM损坏,没有提供搭铁。为了验证这一猜测,维修人员人为将端子20搭铁后试车,4个车门的无钥匙进入功能恢复正常,由此确认故障是由BCM内部故障导致的。
故障排除:更换BCM后试车,故障排除。
故障总结:在维修此类故障时,要充分了解其工作原理,对各功能进行测试,找出共同的故障点,这样才能够有效提高维修效率。
